Magic PV Flat Glue

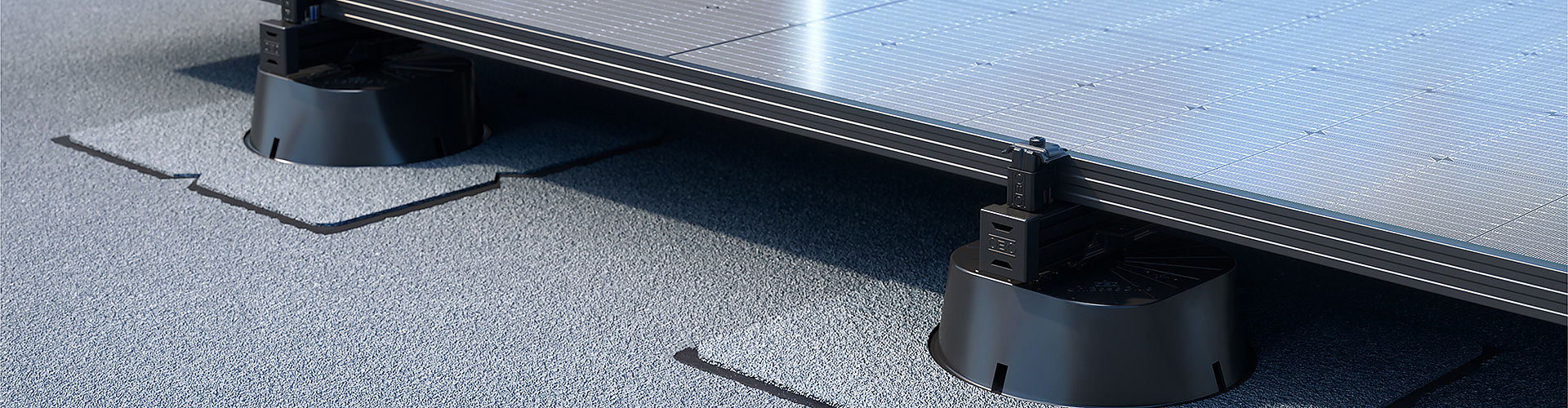

Kā bezbalasta PV montāžas sistēmu Magic PV Flat Glue universālo balsta kāju var izmantot uz jumtiem ar bitumena blīvējumu, kuru maksimālais slīpums ir 5° (atbilst apm. 8%) un uz plastmasas jumta sloksnēm, kuru maksimālais slīpums ir 10° (atbilst apm. 17 %). Izmantošana uz slīpākiem jumtiem ir iespējama tikai pēc konsultēšanās ar OBO un statikas pārbaudes. Montāžu veic saskaņā ar OBO standartu attiecīgi paralēli jumtam. Pēc konsultēšanās ar OBO var būt iespējams īstenot arī paaugstinātu konstrukciju. Arī šeit vispirms ir jāpārbauda statika. Ja jums ir specifiskas projekta prasības, mūsu tehniskais birojs labprāt jums palīdzēs, atbalstīs plānošanā un kopā ar jums atradīs jums piemērotu risinājumu.
Magic PV Flat Glue ir piemērots risinājums bitumena vai poliolefīnu saturošu plastmasas (FPO) membrānu jumta segumiem. Uzstādīšana ir vienkārša un ērta: universāla balsta kāja tiek piemetināta pie esošā jumta seguma ar atsevišķi iegādājamās manšetes palīdzību, veidojot bezšuvju savienojumu ar membrānu. Atbilstoši OBO sistēmas koncepcijai Magic PV Flat Glue var kombinēt arī ar citiem OBO izstrādājumiem, piemēram, ar adapteri sietveida reņu montāžai.
Produktu jaunumi

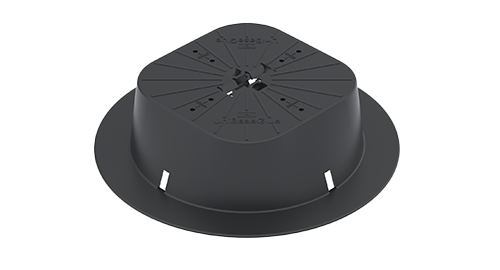

Universāla balsta kāja Magic PV Flat Glue līmēšanai
- Augstas kvalitātes ASA tipa plastmasa nodrošina maksimālu kalpošanas laiku lietošanai ārpus telpām
- Pielietojama arī kabeļu organizēšanai PV sistēmas ietvaros
- Vienkārša uzstādīšana: tiek piemetināta pie jumta seguma ar manšetes palīdzību, veidojot bezšuvju savienojumu ar membrānu
- Pielietojama arī kā kabeļu organizēšanas risinājums PV sistēmām
- Risinājums montāžai bez balasta elementiem uz visiem ne vairāk kā 5° slīpuma plakanajiem jumtiem, īpaši piemērots bitumena vai plastmasas membrānu jumta segumiem

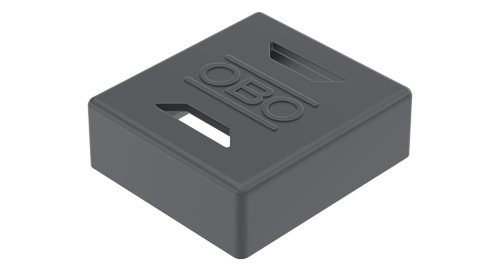

Gala elements sijas profilam
- Modelis melnā krāsā, lai pilnīgi un estētiski pielāgotos sijas profila melnajam variantam
- Integrētās perforācijas nodrošina ūdens aizplūšanu, tādējādi novēršot ūdens uzkrāšanos sijas profilā
- Sijas profils ar estētisku apdari: var noslēpt, piemēram, neglītas griezuma malas
Sijas profils plakanu/slīpu jumtu sistēmām
- Modelis ar spīdīgu metāla virsmu, piemērots visiem jumtiem bez augstām vizuālajām prasībām
- Divpusējas 10 mm platas gropes, piemēram, slīduzgrieznim, universālajai un/vai zemējuma spailei
- Papildu sānu gropes, piemēram, garenajiem un/vai krustveida savienotājiem
Adapteris sijas profilam TP 45
- Adaptera uzstādīšana bez darbarīkiem ar universālo balsta kāju
- Montāžas sliedes uzstādīšana bez darbarīkiem ar adapteri
- Integrēta pretslīdes atbalsta virsma
- Montāžas profila demontāža bez darbarīkiem
- Vienkārša montāžas profila novietojuma noregulēšana
Universālā spaile plakanu/slīpu jumtu sistēmām
- Modelis ar spīdīgu metāla virsmu optimālai kombinācijai ar dekoratīvi neapstrādātu sijas profilu
- Iespīlēšanas diapazons moduļa stiprinājumam no 30 līdz 50 mm
- Grozāma par 90° pēc nofiksēšanas montāžas sliedes gropē
- Var izmantot kā starpspaili vai gala spaili
- Īpaša ģeometriskā forma augšējās daļas stūros saules moduļa potenciāla izlīdzināšanai
- Plastmasas korpusa aizsargs vada augšējo daļu un novērš tās nepareizu sagriešanos montāžas laikā.
- Augšējā daļa paliek augšējā pozīcijā, līdz galīgi tiek piestiprināts saules modulis.
- Uzspraužama uz tam paredzētajām montāžas kājām (plakano jumtu sistēmai) vai montāžas sliedes gropē (slīpo jumtu sistēmai)
- Plastmasas korpuss darbojas kā atbalsta virsma, lai atbilstoši novietotu paneļus
- Ilgs kalpošanas laiks, pateicoties augstas kvalitātes nerūsējošajam tēraudam.

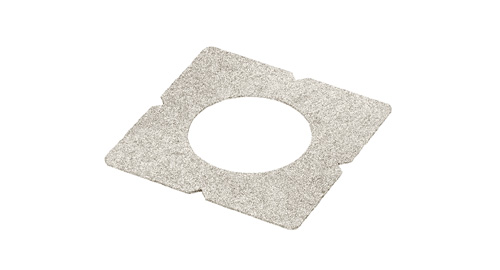

Stiprinājuma manšete UniBase Glue Bit
- Stiprinājuma manšete no bitumena universālās balsta kājas UniBase Glue aizlīmēšanai.
- Piemērota plakanajiem jumtiem ar bitumena blīvējumu.
- Izmantojama jumtiem ar slīpumu līdz maksimāli 3
Lejupielādes
Saules fotoelementu sistēmu plānošana vienkāršāka kā jebkad: esam jūsu rīcībā
Saulainas perspektīvas
Ne tikai piedāvājam inovatīvas montāžas sistēmas jūsu saules fotoelementu sistēmai, bet arī atbalstām plānošanā. Mūsu klientu atbalsta dienests ar jums kopā atradīs individuāli piemēroto Magic PV Solution® jūsu vajadzībām. Lūdzu, ņemiet vērā: speciāli piedāvājuma izveidei brīvi stāvošu sistēmu risinājumiem nepieciešama ģeoloģiskā ekspertīze. Labprāt sniegsim atbalstu, lai atrastu piemērotu uzņēmumu un sazinātos ar ģeoloģisko inženieri. Pēc ārējā speciālista veiktas ekspertīzes tiek pārbaudīts, vai ir sniegti visi svarīgie dati, un tiek veikts izvērtējums.
