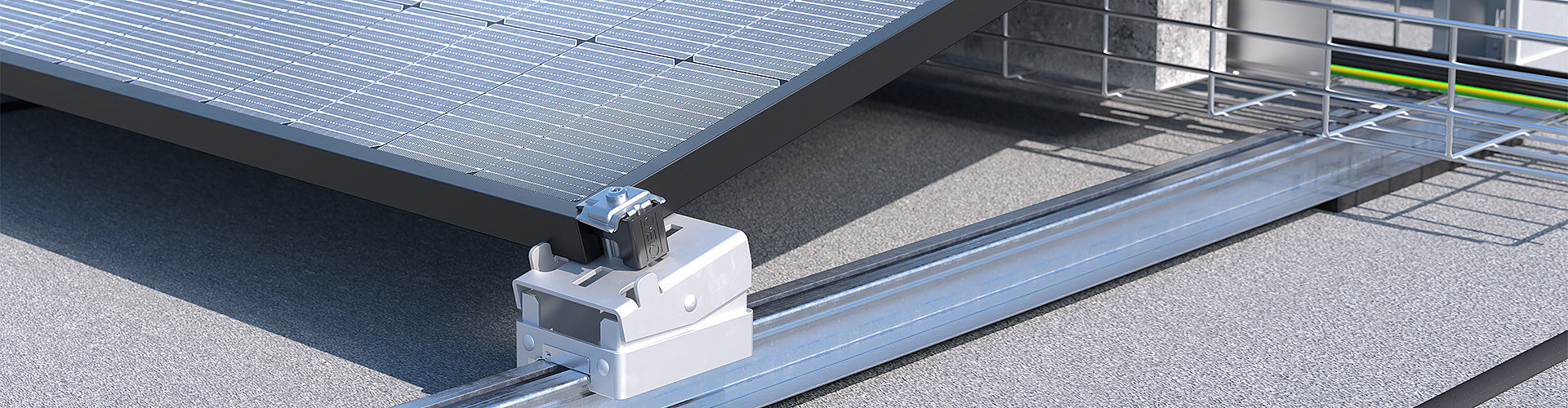

Magic PV Flat Basic
Ja saules fotoelementu sistēmas novieto uz lēzeniem jumtiem, tiek gūta izšķiroša priekšrocība: saules fotoelementu moduļus var montēt neatkarīgi no jumta novietojuma. Vēl vairāk priekšrocību piedāvā Magic PV Flat Basic sistēma ar vienkāršu produktu klāstu, kas nodrošina lielāko iespējamo elastīgumu. Lēzeno jumtu sistēmu montāžas sistēmai ir ilgs mūžs, tā iztur lielu slodzi un, pateicoties Magic fiksatoriem, ir ātri montējama bez skrūvēm un visādiem instrumentiem. Elastīgais kores balsts ļauj laideni konfigurēt sistēmu. Magic PV Flat Basic izceļas ar integrētu sistēmu kabeļu instalācijai un vienlaicīgu balastējumu. To var īstenot, piemēram, ar režģota kanāla sistēmām.
Produktu jaunumi

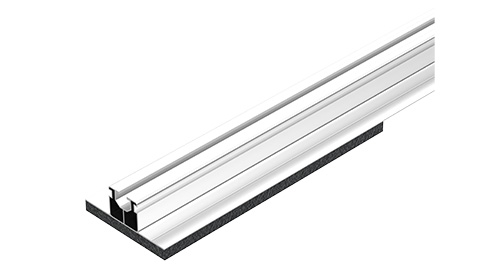

Sijas profils PV moduļu montāžai, plakans jumts
- Neslīdošs sijas profils drošai saules fotoelementu moduļu montāžai uz lēzeniem jumtiem
- Daudzveidīgi izmantojama un saderīga ar īsiem un gariem balstiem (STK un STL)
- Vienkārša paplašināšana, tā kā vairāki sijas profili ar skrūvēm tiek savienoti ar garensavienotāju LV 35
- Stabils un uzticams pamats ilgam saules fotoelemetu sistēmu mūžam uz lēzeniem jumtiem

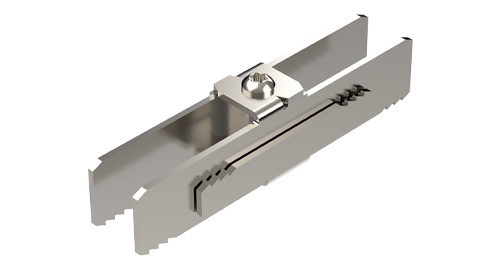

Gareniskais savienotājs, sijas profils, plakans jumts
- Efektīvs sijas profilu TPF 35 savienojums, ideāls lēzeno jumtu saules fotoelementu sistēmām
- Vienkārša montāža, pateicoties iepriekš iemontētai skrūvei M8 ātrai nostiprināšanai
- Ērta lietošana, skrūvējot ar standarta atslēgu Torx 40
- Uzticams un izturīgs savienojums maksimālai sijas profilu stabilitātei

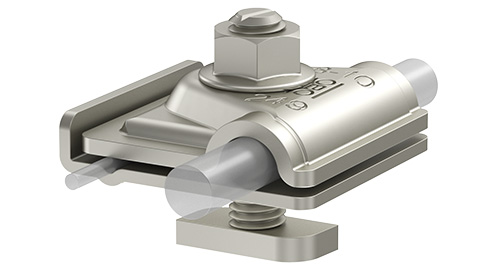

Universālā zemējuma spaile saules fotoelementiem
- Universālā zemējuma spaile ir iepriekš samontēta
- Atbilstoši pielāgots zemējuma spailes stiprinājums ar iepriekš uzmontētu slīduzgriezni attiecīgā sijas profila gropē
- Zibensizlādes strāvas novadīšanas spēja: 100 kA
- Ātra montāža ar iebūvētu atsperu mehānismu
- Apaļu vadu RD 8-10 piestiprināšanai
- Viena un/vai vairāku 6-50 mm² vadu piestiprināšanai
- Visiem profiliem ar 10 mm gropi. Optimāla lietošana tiek nodrošināta kombinācijā ar OBO sijas profilu.
- Atbilst standarta DIN EN 62561-1 prasībām

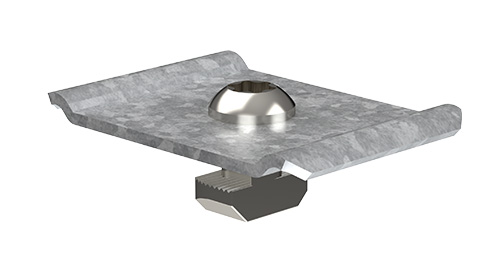

Stiprinājuma komplekts sietveida renei, PV montāžas sistēma, plakans jumts
- Stiprinājumu komplekts drošai režģoto kanālu montāžai uz sijas profiliem TPF 35
- Ideāls lēzeno jumtu sistēmām un optimāls PV montāžas sistēmām
- Viss vienā komplektā ar skavu, slīduzgriezni un skrūvi stabilam savienojumam
- Vienkārša montāža ar ātru un nesarežģītu instalāciju maksimālam atbalstam

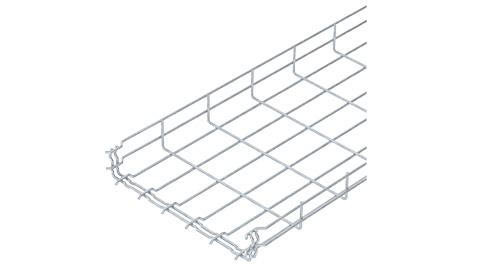

Sietveida rene GR-Magic® 55
- Režģots kanāls ar atbilstoši veidotu savienotāju vienkāršai un ātrai montāžai
- Pateicoties atjautīgai spraudņu sistēmai, nav nepieciešamas papildu savienotājsastāvdaļas
- Pārbaudīta drošība atbilstoši VDE 0639 direktīvai vai IEC/EN 61537 mehānisko un elektrisko vērtību ziņā
- Vienkārša un praksē pārbaudīta atsevišķu režģoto kanālu montāža ar gandrīz neskaitāmām iespējām
- Tā kā produktu klāsts ir plašs – vispārēja pieejamība, piemēram, dažādu izmēru un/vai virsmu ziņā

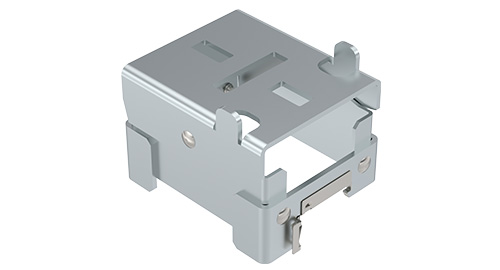

Īss balsts plakanajai jumtu sistēmai
- Uzstādīšana uz montāžas sliedes bez darbarīkiem
- Bezpakāpju regulēšanas iespēja katrā uzstādīšanas pozīcijā
- Uzstādīšanas palīguzmava saules moduļu montāžai
- Horizontāls iegarens caurums universālajai spailei kā standarta stiprinājumam vai vertikāls iegarens caurums, ja kā starpbalsts tiek izmantota arī atsevišķa montāžas kāja
- Ja nepieciešams, ir iespējams uzstādīt starpbalstu katram panelim
- Savietojams ar visiem moduļu izmēriem, pateicoties ieliektajai šarnīra galvai
- Ilgs kalpošanas laiks, pateicoties augstas kvalitātes virsmas pārklājumiem

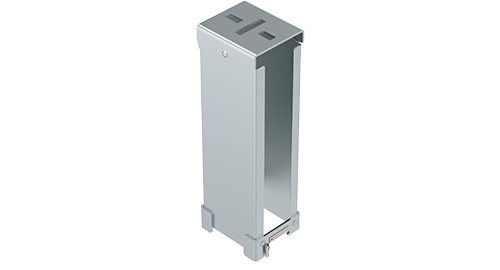

Garš balsts plakanajai jumtu sistēmai
- Garš balsts fotoelektrisko moduļu montāžai uz lēzenajiem jumtiem kombinācijā ar sijas profilu TP 45 un universālo spaili KLU
- Slīpuma leņķis līdz 15 grādiem optimālai moduļu izvietošanai
- Nofiksējams stiprinājums uz sijas profila drošai fiksācijai
- Uzstādīšana bez darbarīkiem ātrai un vienkāršai montāžai
- Saderīgs ar dažādiem moduļu izmēriem elastīgam pielietojumam
- Augsta stabilitāte un ilgs mūžs, pateicoties izturīgai konstrukcijai

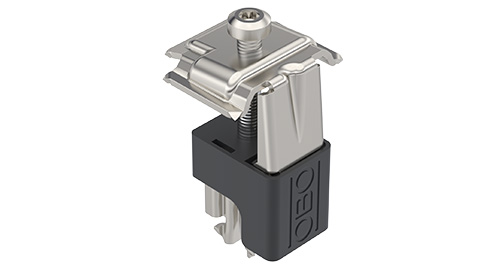

Universālā spaile plakanām/slīpām jumtu sistēmām
- Modelis ar spīdīgu metāla virsmu optimālai kombinācijai ar dekoratīvi neapstrādātu sijas profilu
- Iespīlēšanas diapazons moduļa stiprinājumam no 30 līdz 50 mm
- Grozāma par 90° pēc nofiksēšanas montāžas sliedes gropē
- Var izmantot kā starpspaili vai gala spaili
- Īpaša ģeometrija augšējās daļas stūros saules moduļa potenciāla izlīdzināšanai
- Plastmasas korpusa aizsargs vada augšējo daļu un novērš tās nepareizu sagriešanos montāžas laikā
- Augšējā daļa paliek augšējā pozīcijā, līdz galīgi tiek piestiprināts saules modulis
- Uzspraužama uz tam paredzētajām montāžas kājām (plakano jumtu sistēmai) vai montāžas sliedes gropē (slīpo jumtu sistēmai)
- Plastmasas korpuss darbojas kā atbalsta virsma, lai atbilstoši novietotu paneļus
- Ilgs kalpošanas laiks, pateicoties augstas kvalitātes nerūsējošajam tēraudam
Lejupielādes
Saules fotoelementu sistēmu plānošana vienkāršāka kā jebkad: esam jūsu rīcībā
Saulainas perspektīvas
Ne tikai piedāvājam inovatīvas montāžas sistēmas jūsu saules fotoelementu sistēmai, bet arī atbalstām plānošanā. Mūsu klientu atbalsta dienests ar jums kopā atradīs individuāli piemēroto Magic PV Solution® jūsu vajadzībām.
