Zemējuma spaile fotoelektriskās sistēmas montāžas sistēmām
Preces Nr. 5051520 | EAN 4012197368715
- Produkta apraksts
-

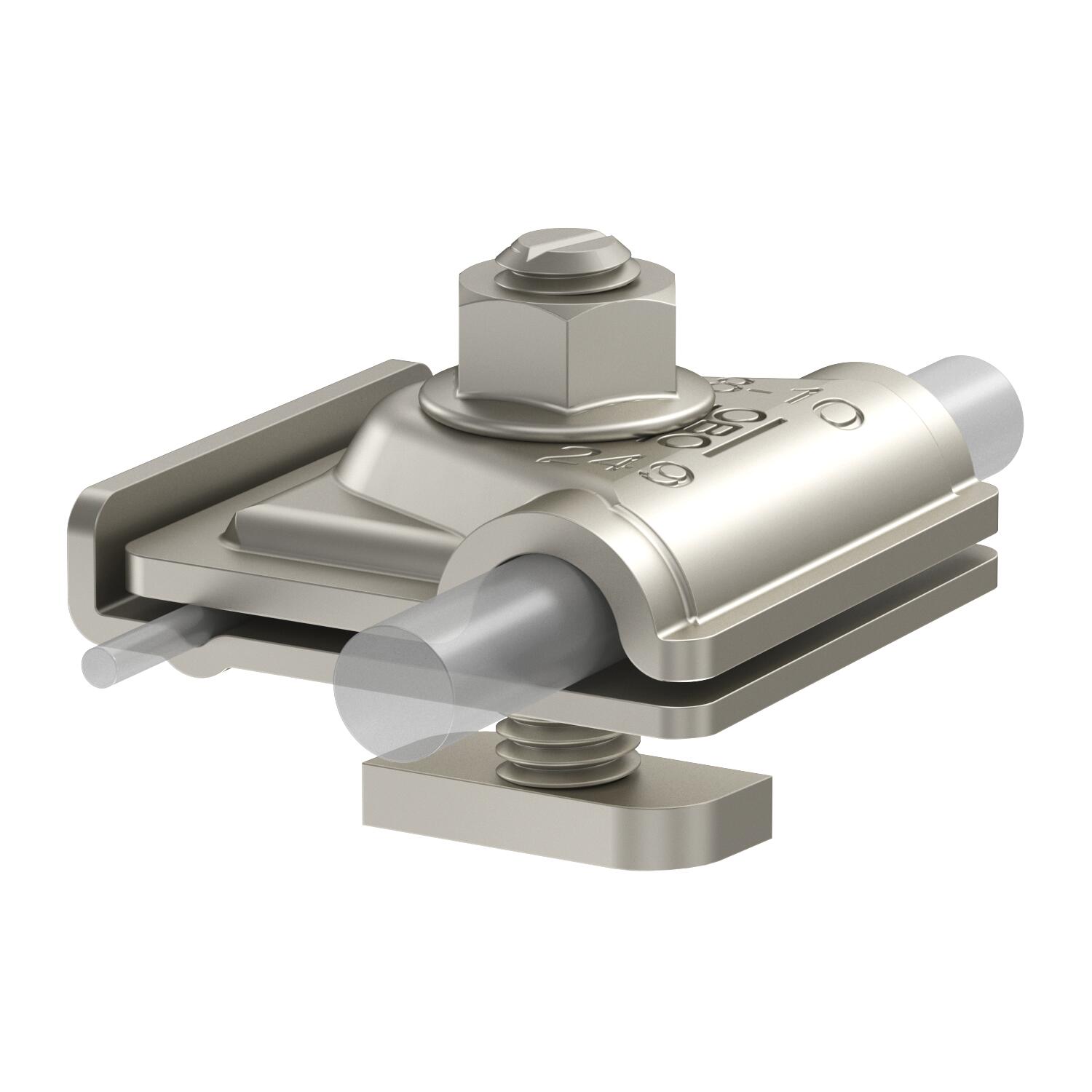

Produkta aprakstsPre-mounted earthing terminal for the inclusion of PV mounting systems in the equipotential bonding. Suitable for the inclusion of the PV mounting systems in an external lightning protection system.
• Lightning current-compatible up to 100 kA (10/350)
• Rapid mounting through integrated spring mechanism
• For round conductor fastening RD 8–10
• To fasten single/multi-wire cables: 6–50 mm²
• For profiles with 10 mm groove
• Meets the requirements of DIN EN 62561-1
-
- Tehniskie dati
-
Tehniskie dati

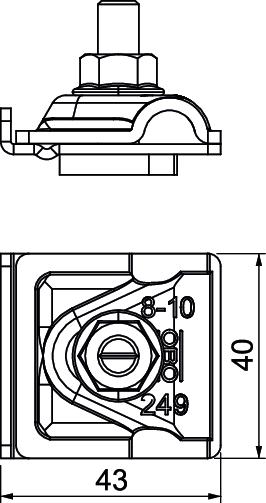

Apaļā vada diametrs, vadītājs 1, maks. 10 mm Apaļā vada diametrs, vadītājs 1, min. 8 mm Augstums 34 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,5919 kg CO2e / 1 Gabals Garums 40 mm Izmērs 8-10mm Materiāls Nerūsējošais tērauds 1.4301 Pielāgots RD8-10 + 6-50mm² mm Piemērots Apaļvads Piemērots savienošanai Citi Platums 43 mm Savienotāja veids Kombinētā savienošanas apskava Stiprinājuma skrūves veids Spailes skrūve Zibens impulsa strāvas nestspēja H/100 kA - Visi tipi
- Lejupielādes
-
REACH Atbilstības deklarācija 249 PV10 6-50V2A / 5051520 , 0.12MB , pdfRoHS Atbilstības deklarācija 249 PV10 6-50V2A / 5051520 , 0.13MB , pdfMontāžas instrukcija Photovoltaik-Montagesysteme Magic PV Flat Glue für Flachdächer , 3.61MB , pdfMontāžas instrukcija PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfMontāžas instrukcija PV mounting systems for pitched roofs , 4.03MB , pdfMontāžas instrukcija PV mounting systems Magic PV Flat Pro , 5.39MB , pdfMontāžas instrukcija PV mounting systems Magic PV Flat Basic , 3.89MB , pdf
