45° līkums 110 FS
Preces Nr. 6036306 | EAN 4012197345648
- Produkta apraksts
-

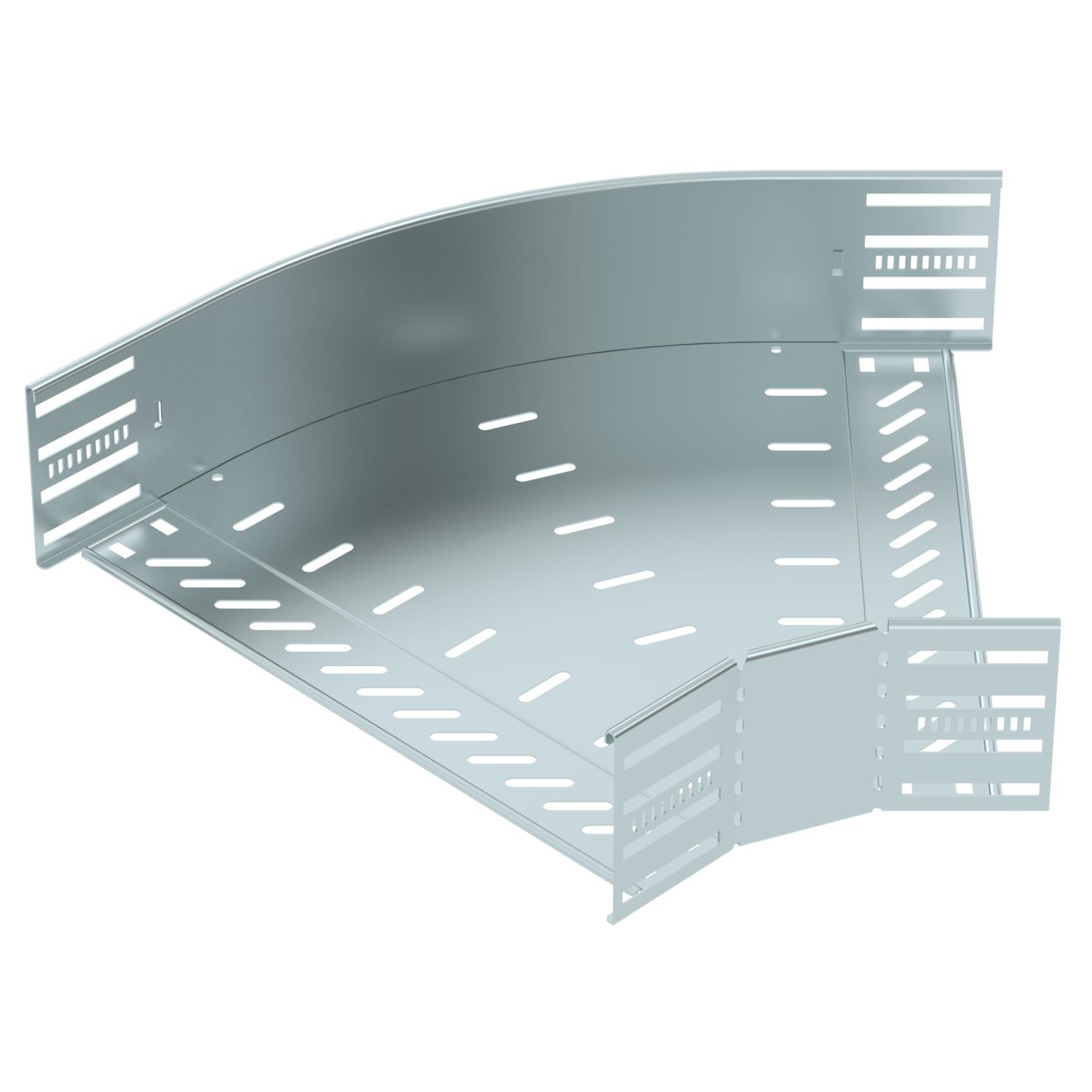

Produkta apraksts45° līkums horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Ieteiktais skrūvju skaits 22 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 110x400 Izstrādājuma sērija MKSM sērija, MKS sērija, SKSM sērija, SKS sērija Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids Līkums, nekustīgs Krāsa cinks Līkums (leņķis) 45° Loksnes biezums 1 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 1 mm ROHS atbilstība jā Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Virziena maiņa horizontāls Izmēri

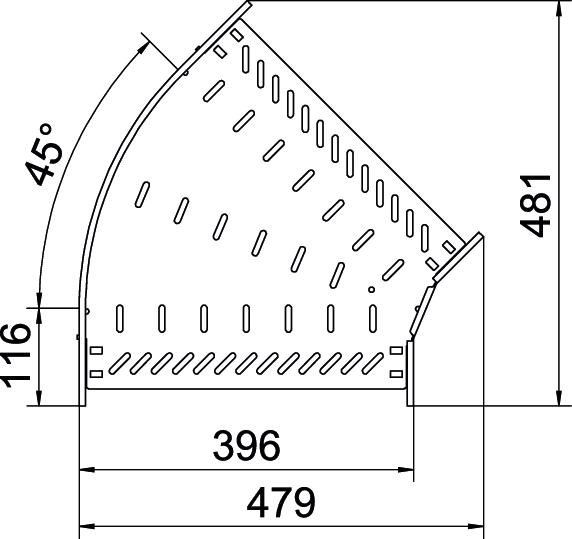

Augstums 110 mm Izmērs B 400 mm Platums 400 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 6,0908 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 6,0908 kg CO₂e Declared Unit Gabals Declared Unit Quantity 1 - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks 45° līkumam FS
RBD 45 400 FS 6036408 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RB 45 140 FS / 6036306 , 0.23MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija RB 45 140 FS / 6036306 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija RB 45 140 FS / 6036306 , 0.09MB , pdfREACH Atbilstības deklarācija RB 45 140 FS / 6036306 , 0.12MB , pdfRoHS Atbilstības deklarācija RB 45 140 FS / 6036306 , 0.13MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 12.36MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdfMontāžas instrukcija Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
