Piezīme: Šī prece vairs netiek ražota.
Aktuālās preces varat atrast šeit: 6036010 / 45° līkums 35 FT
45° līkums 35 FT
Preces Nr. 7065167 | EAN 4012196926893
- Produkta apraksts
-

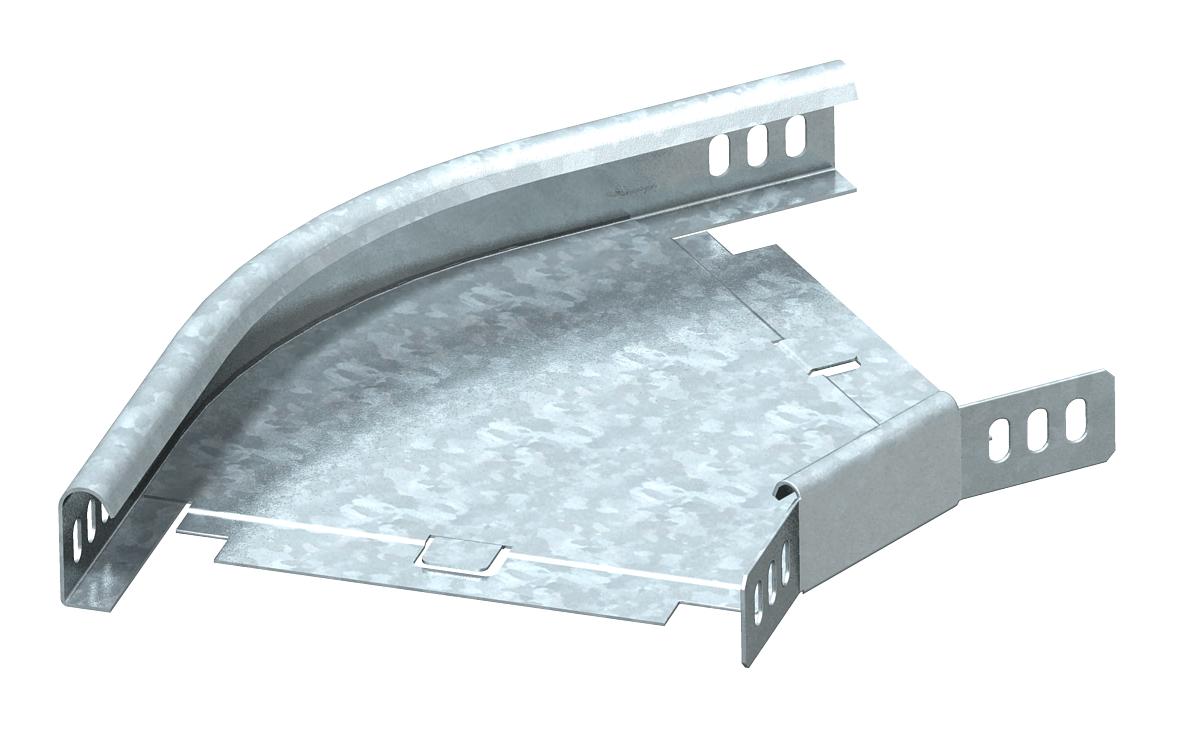

Produkta aprakstsHorizontāls 45° līkums visu veidu kabeļu renēm ar malas augstumu 35 mm.
Leņķa savienotājs WKV 35 ir paredzēts 90° līkumiem un to uz vietas pielāgo atbilstoši 45°. Fasondetaļu piegādā nesamontētā stāvoklī.
Komplektā iekļauti piederīgie stiprinājuma materiāli.
-
- Tehniskie dati
-
Izmēri

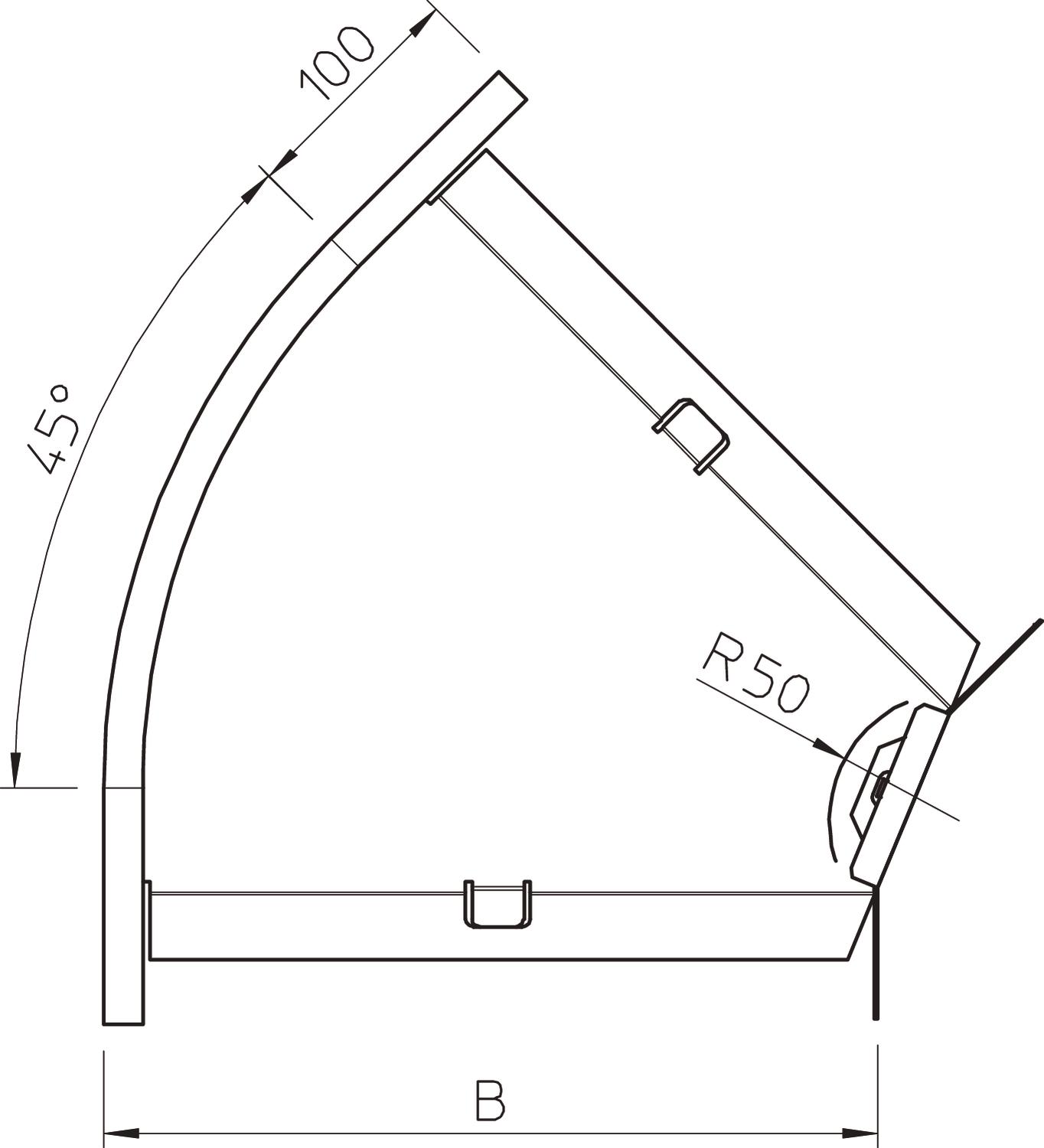

Augstums 35 mm Augstums 1 in Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām nē Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 35x150 Izmērs B 150 mm Izmērs R 50 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts Konstrukcijas veids Līkums, nekustīgs Līkums (leņķis) 45° Materiāls Tērauds NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Platums 150 mm Platums 6 in Sānu caurumi nē Savienotāja izpildījums piegādes komplektā ietilpstošs savienotājs Virsma karsti cinkots Virziena maiņa horizontāls - Visi tipi
- Lejupielādes
-
Datu lapa RB 45 315 FT / 7065167 , 0.20MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija RB 45 315 FT / 7065167 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija RB 45 315 FT / 7065167 , 0.09MB , pdfREACH Atbilstības deklarācija RB 45 315 FT / 7065167 , 0.12MB , pdfRoHS Atbilstības deklarācija RB 45 315 FT / 7065167 , 0.12MB , pdfMontāžas instrukcija Montāžas instrukcija skrūvējamām kabeļu reņu sistēmām , 9.41MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
