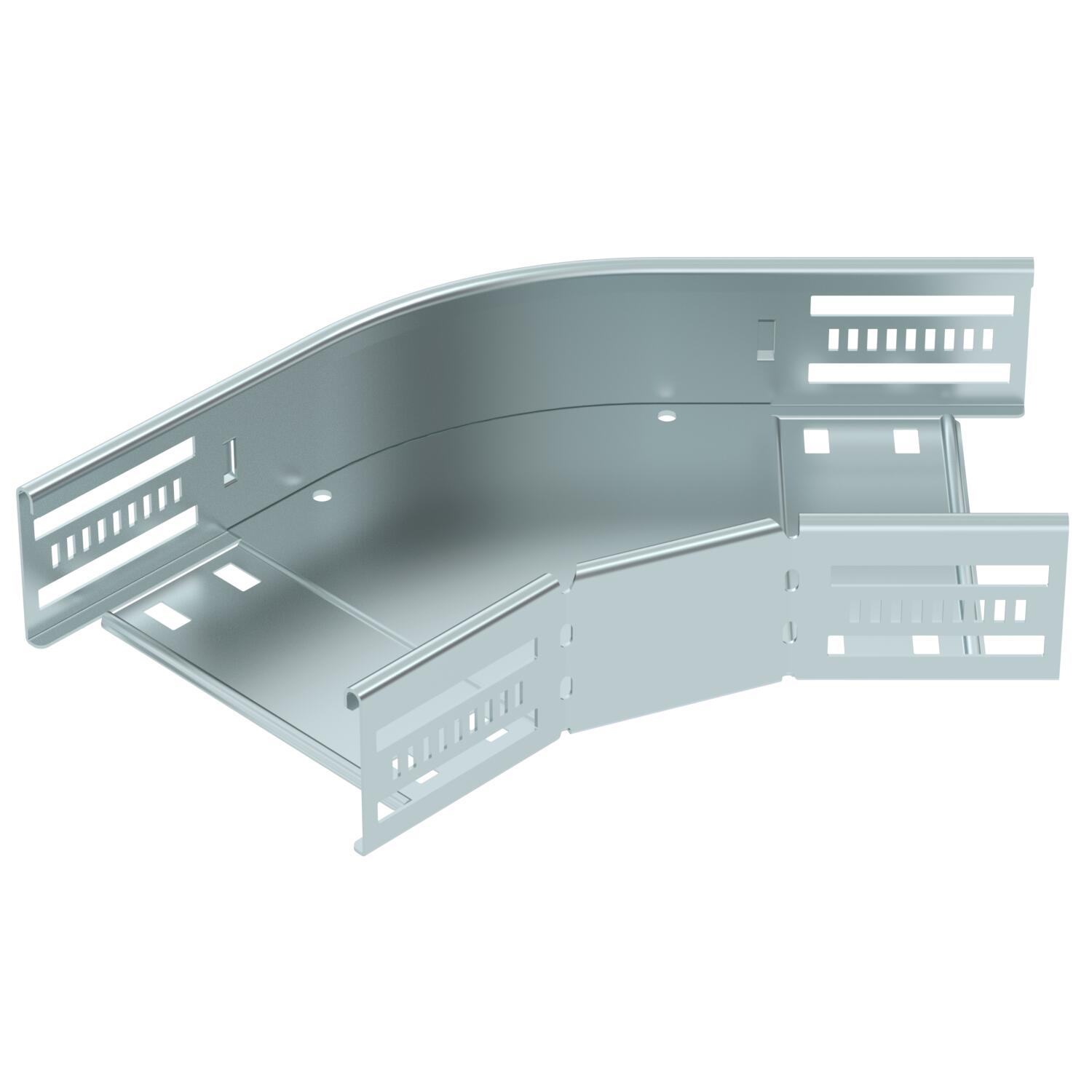

45° līkums 60 FS
Preces Nr. 6036102 | EAN 4012197345198
- Produkta apraksts
-
Produkta apraksts45° līkums, lai izveidotu horizontālu pagriezienu, sānu augstums 60 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Funkciju nodrošināšana jā Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Ieteiktais skrūvju skaits 10 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 60x150 Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids Līkums, nekustīgs Krāsa cinks Līkums (leņķis) 45° Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 0,8 mm Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Virziena maiņa horizontāls Izmēri

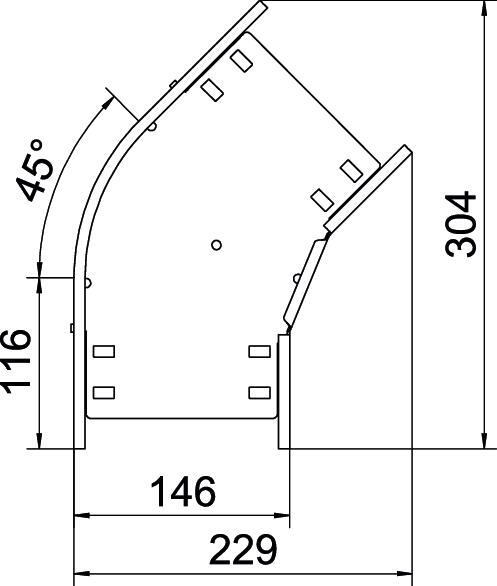

Augstums 60 mm Izmērs B 150 mm Platums 150 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,8618 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 1,8618 kg CO₂e Declared Unit (LCA) Gabals Declared Unit Quantity (LCA) 1 - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

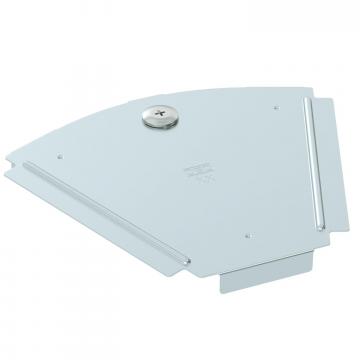

Vāks 45° līkumam FS
RBD 45 150 FS 6036402 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
