Piezīme: Šī prece vairs netiek ražota.
Aktuālās preces varat atrast šeit: 6036620 / 90° līkums 60 A2
90° līkums 60 A2
Preces Nr. 7134122 | EAN 4012196820870
- Produkta apraksts
-
Produkta aprakstsHorizontāls 90° līkums visu veidu kabeļu renēm ar malas augstumu 60 mm.

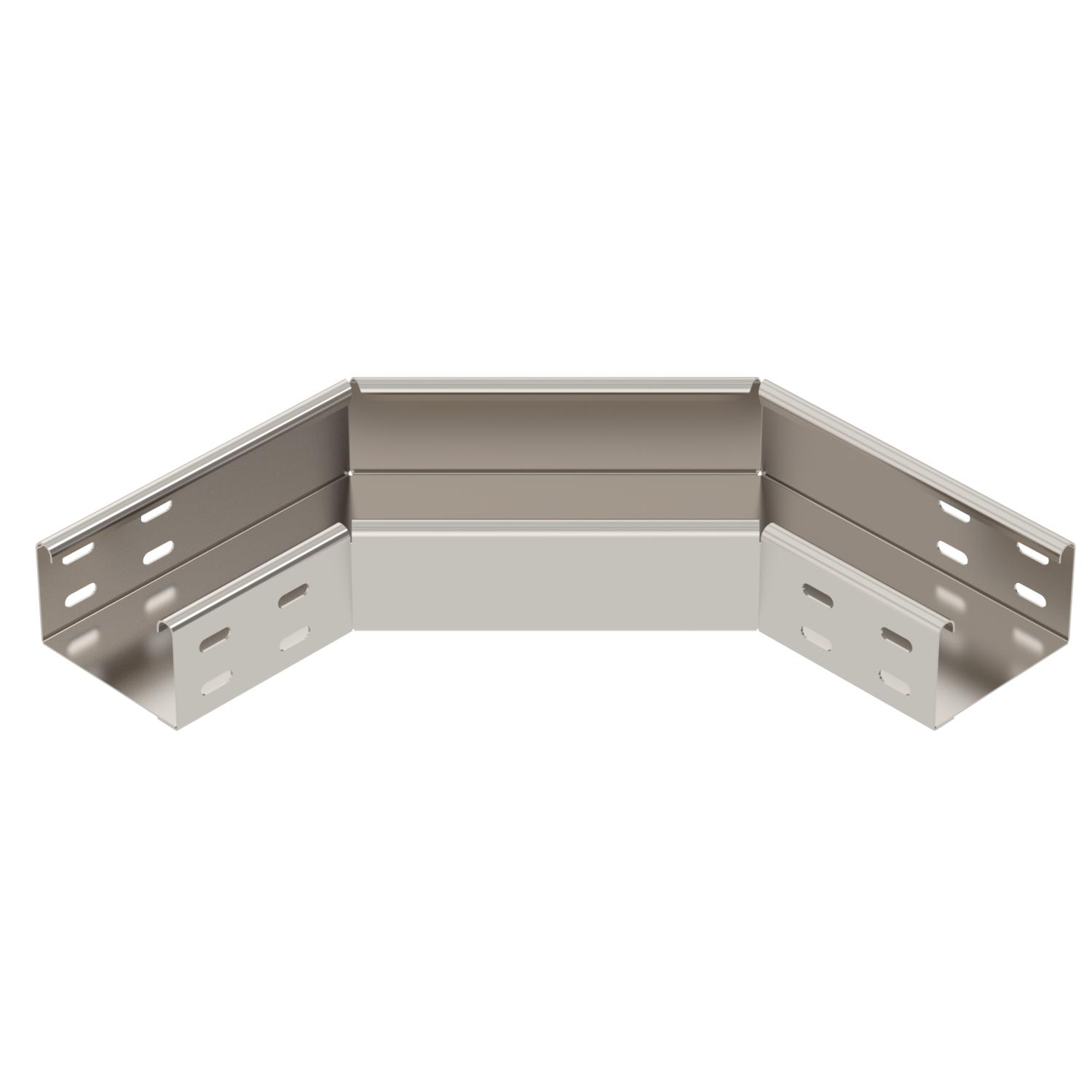

Platums 100 mm ir stūrainajā izpildījumā un neatbilst attēlam.
Fasondetaļu piegādā nesamontētā stāvoklī.
Komplektā attiecīgie stiprinājuma materiāli.
-
- Tehniskie dati
-
Tehniskie dati
Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām nē Izmērs 60x100 Kabeļu nesošās sistēmas savienotāju veids skrūvēts Līkums (leņķis) 90° Loksnes biezums 1 mm Materiāls Nerūsējošais tērauds 1.4301 NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Sānu caurumi nē Savienotāja izpildījums piegādes komplektā ietilpstošs savienotājs Virsma neizolēts, apstrādāts Virziena maiņa horizontāls Izmēri

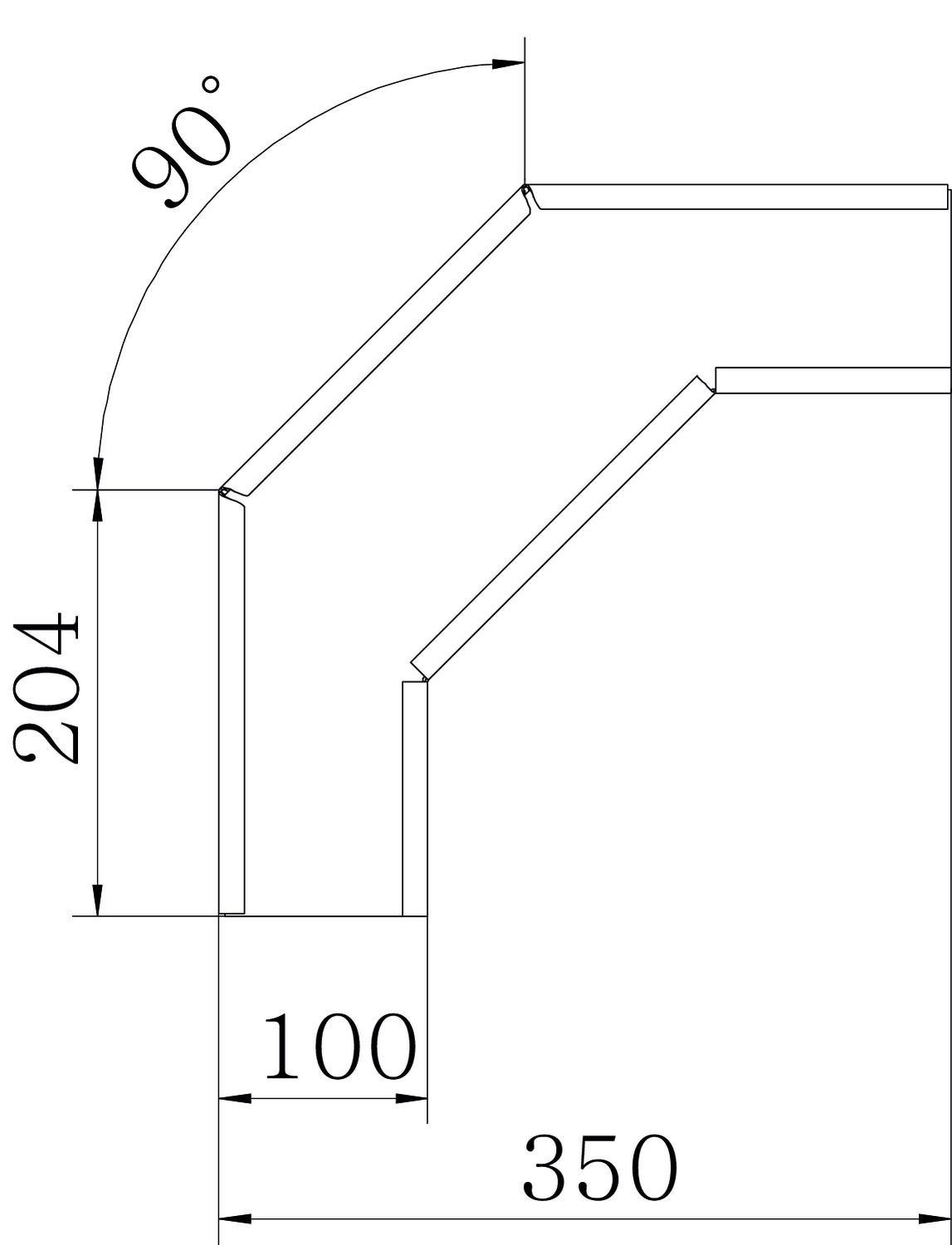

Augstums 60 mm Augstums 2 in Izmērs B 100 mm Izmērs R 50 mm Platums 4 in Platums 100 mm - Visi tipi
- Lejupielādes
-
Datu lapa RB 90 610 A2 / 7134122 , 0.17MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija RB 90 610 A2 / 7134122 , 0.12MB , pdfREACH Atbilstības deklarācija RB 90 610 A2 / 7134122 , 0.13MB , pdfRoHS Atbilstības deklarācija RB 90 610 A2 / 7134122 , 0.13MB , pdfMontāžas instrukcija General information on the mounting of cable support systems , 2.65MB , pdf
