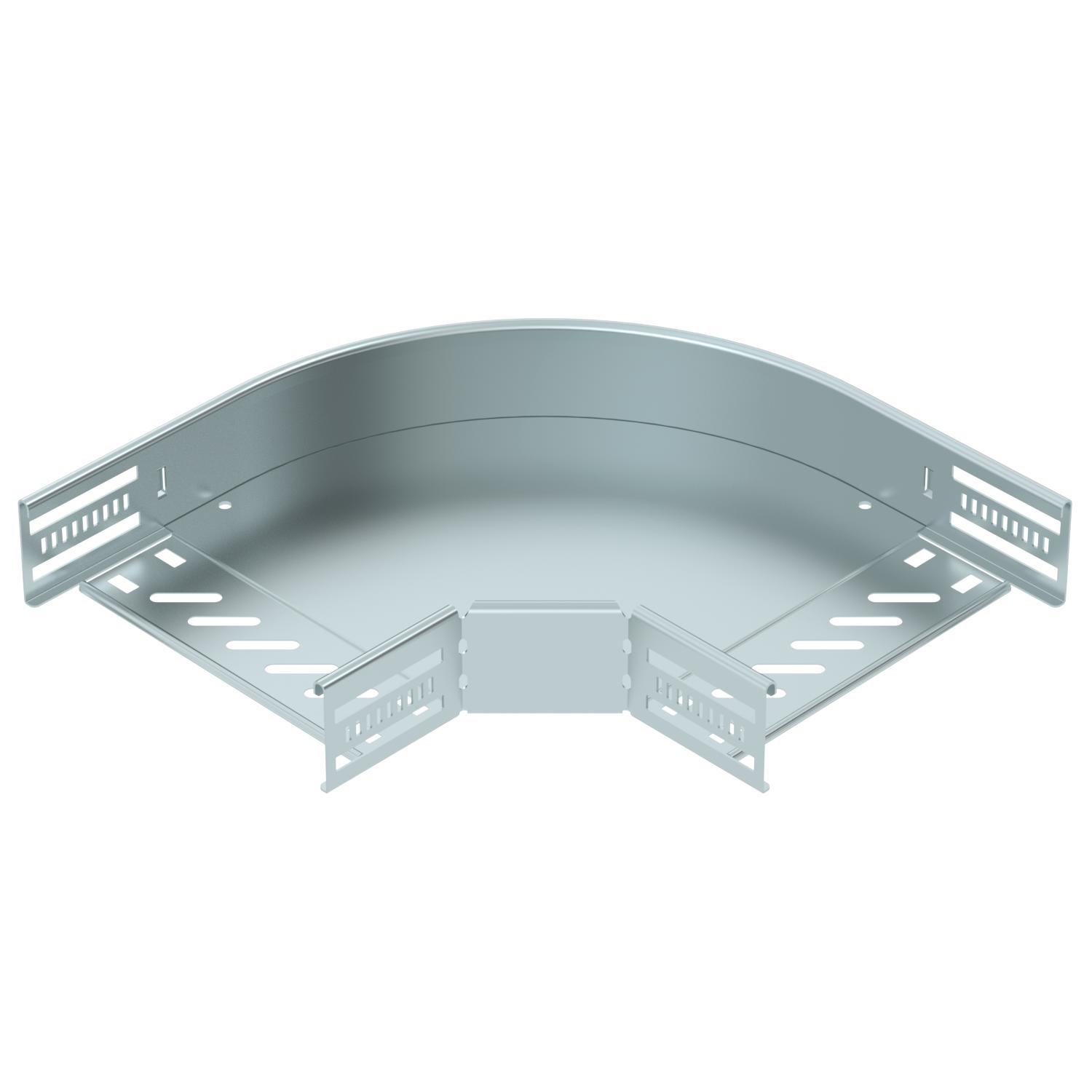

90° līkums 60 FS
Preces Nr. 6036564 | EAN 4012197343163
- Produkta apraksts
-
Produkta aprakstsSavienojums horizontāla atzara izveidošanai, sānu augstums 60 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Funkciju nodrošināšana jā Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Ieteiktais skrūvju skaits 12 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 60x200 Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids Līkums, nekustīgs Krāsa cinks Līkums (leņķis) 90° Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 0,8 mm Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Virziena maiņa horizontāls Izmēri

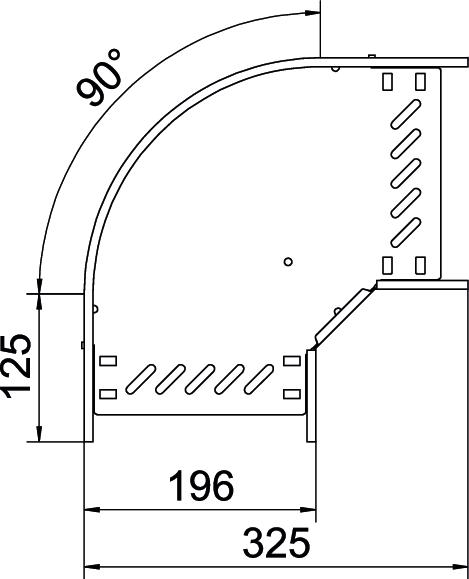

Augstums 60 mm Izmērs B 200 mm Platums 200 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,9054 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 2,9054 kg CO₂e Declared Unit (LCA) Gabals Declared Unit Quantity (LCA) 1 - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

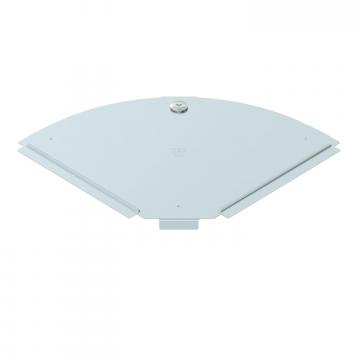

Vāks 90° līkumam FS
RBD 90 200 FS 6036904 20 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RB 90 620 FS / 6036564 , 0.19MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija RB 90 620 FS / 6036564 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija RB 90 620 FS / 6036564 , 0.09MB , pdfREACH Atbilstības deklarācija RB 90 620 FS / 6036564 , 0.12MB , pdfRoHS Atbilstības deklarācija RB 90 620 FS / 6036564 , 0.13MB , pdfIzvēles ceļvedis Selection aid cable trays, screwable , 2.17MB , pdfIzvēles ceļvedis Selection aid for cable trays, Magic , 0.23MB , pdfMontāžas instrukcija Latchable Magic cable tray systems , 12.33MB , pdfMontāžas instrukcija Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
