90° līkums 60 FS
Preces Nr. 7001290 | EAN 4012196211630
- Produkta apraksts
-

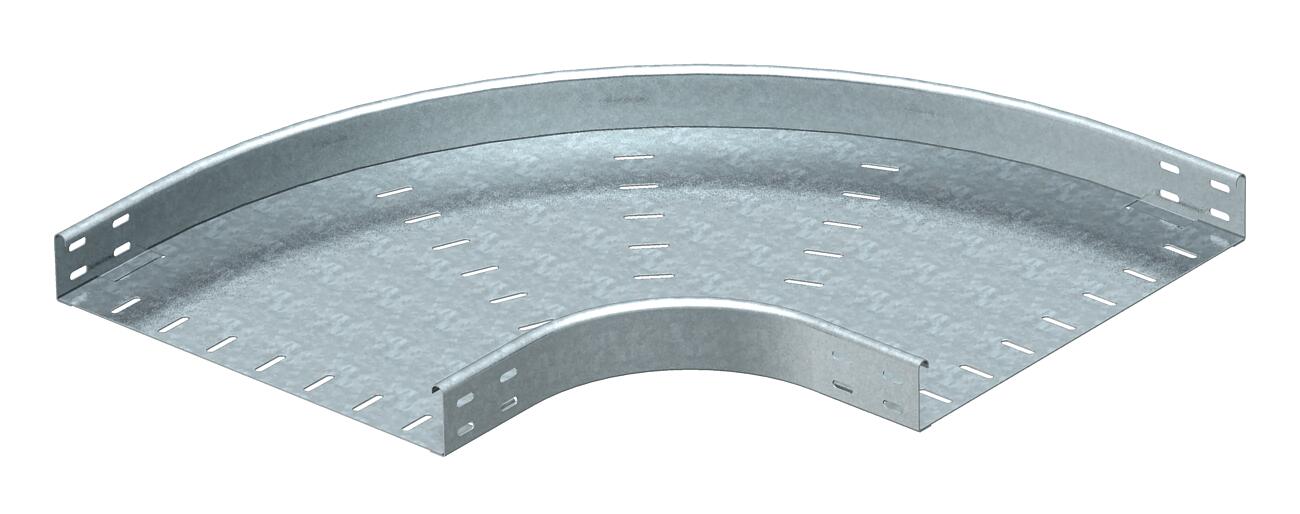

Produkta aprakstsHorizontāls 90° līkums visu veidu kabeļu renēm ar malas augstumu 60 mm.

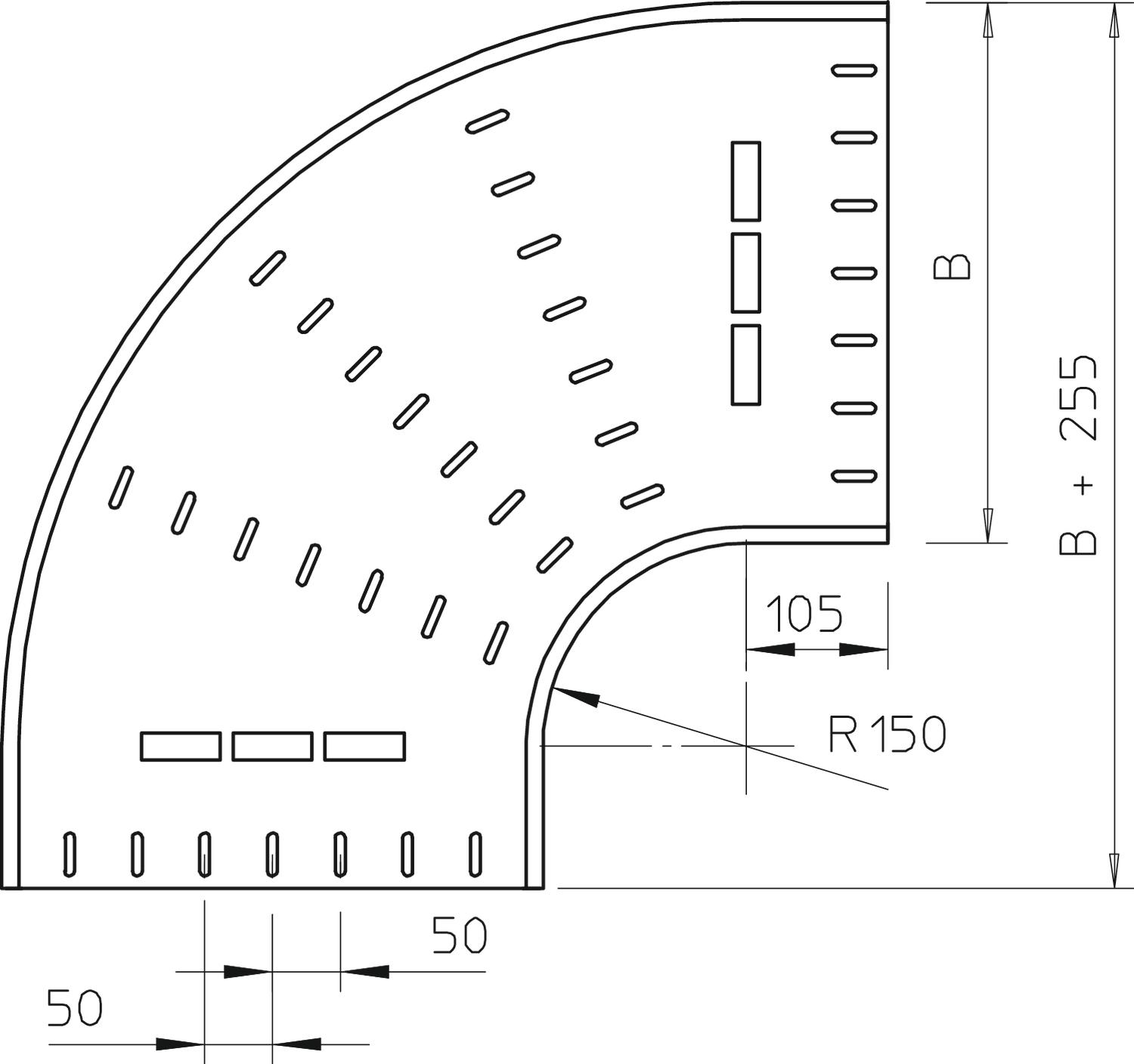

Apaļas formas fasondetaļa. Fasondetaļas iekšējais rādiuss ir 150 mm.
Stiprinājuma materiāli ir pasūtāmi atsevišķi.
-
- Tehniskie dati
-
Izmēri
Augstums 2 in Augstums 60 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 18,9118 kg CO2e / 1 Gabals Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām nē Izmērs 60x400 Izmērs B 400 mm Izmērs R 150 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts Krāsa cinks Līkums (leņķis) 90° Loksnes biezums 1,5 mm Materiāls Tērauds NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Platums 400 mm Platums 16 in Sānu caurumi nē Savienotāja izpildījums bez savienotāja Virsma cinkots Virziena maiņa horizontāls - Visi tipi
- Lejupielādes
-
Datu lapa RB 90 640 FS / 7001290 , 0.20MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija RB 90 640 FS / 7001290 , 0.12MB , pdfREACH Atbilstības deklarācija RB 90 640 FS / 7001290 , 0.12MB , pdfRoHS Atbilstības deklarācija RB 90 640 FS / 7001290 , 0.12MB , pdfMontāžas instrukcija Montāžas instrukcija skrūvējamām kabeļu reņu sistēmām , 9.41MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
