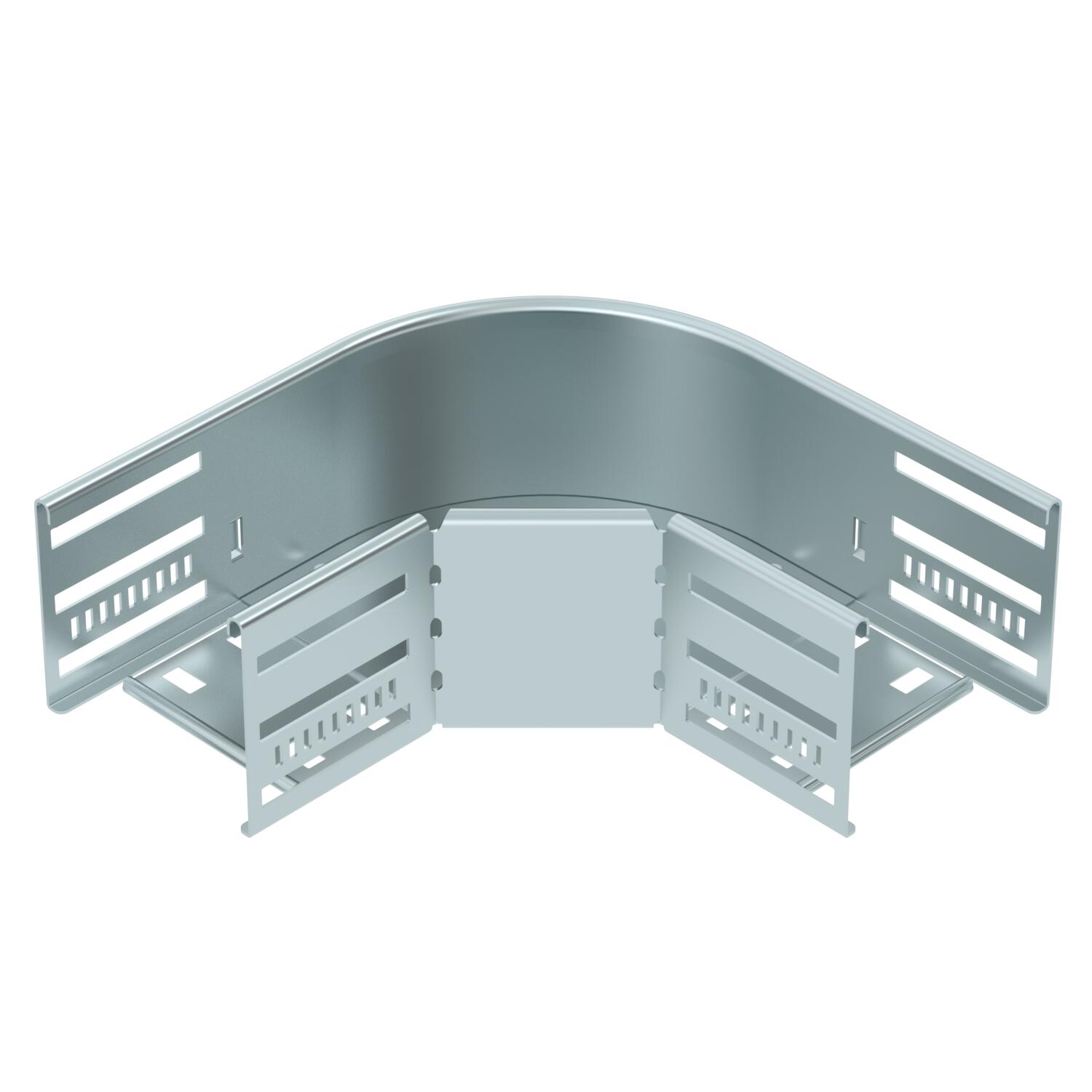

90° līkums 85 FS
Preces Nr. 6036700 | EAN 4012197343385
- Produkta apraksts
-
Produkta aprakstsSavienojums horizontāla atzara izveidošanai, sānu augstums 85 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Ieteiktais skrūvju skaits 14 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 85x100 Izstrādājuma sērija MKSM sērija, MKS sērija, SKSM sērija, SKS sērija Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids Līkums, nekustīgs Krāsa cinks Līkums (leņķis) 90° Loksnes biezums 0,8 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 0,8 mm ROHS atbilstība jā Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Virziena maiņa horizontāls Izmēri

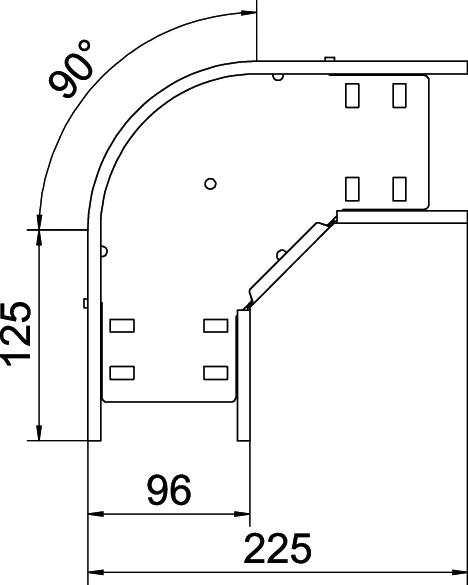

Augstums 85 mm Izmērs B 100 mm Izmērs R 50 mm Platums 100 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,4259 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 2,4259 kg CO₂e Declared Unit Gabals Declared Unit Quantity 1 - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks 90° līkumam FS
RBD 90 100 FS 6036900 20 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
