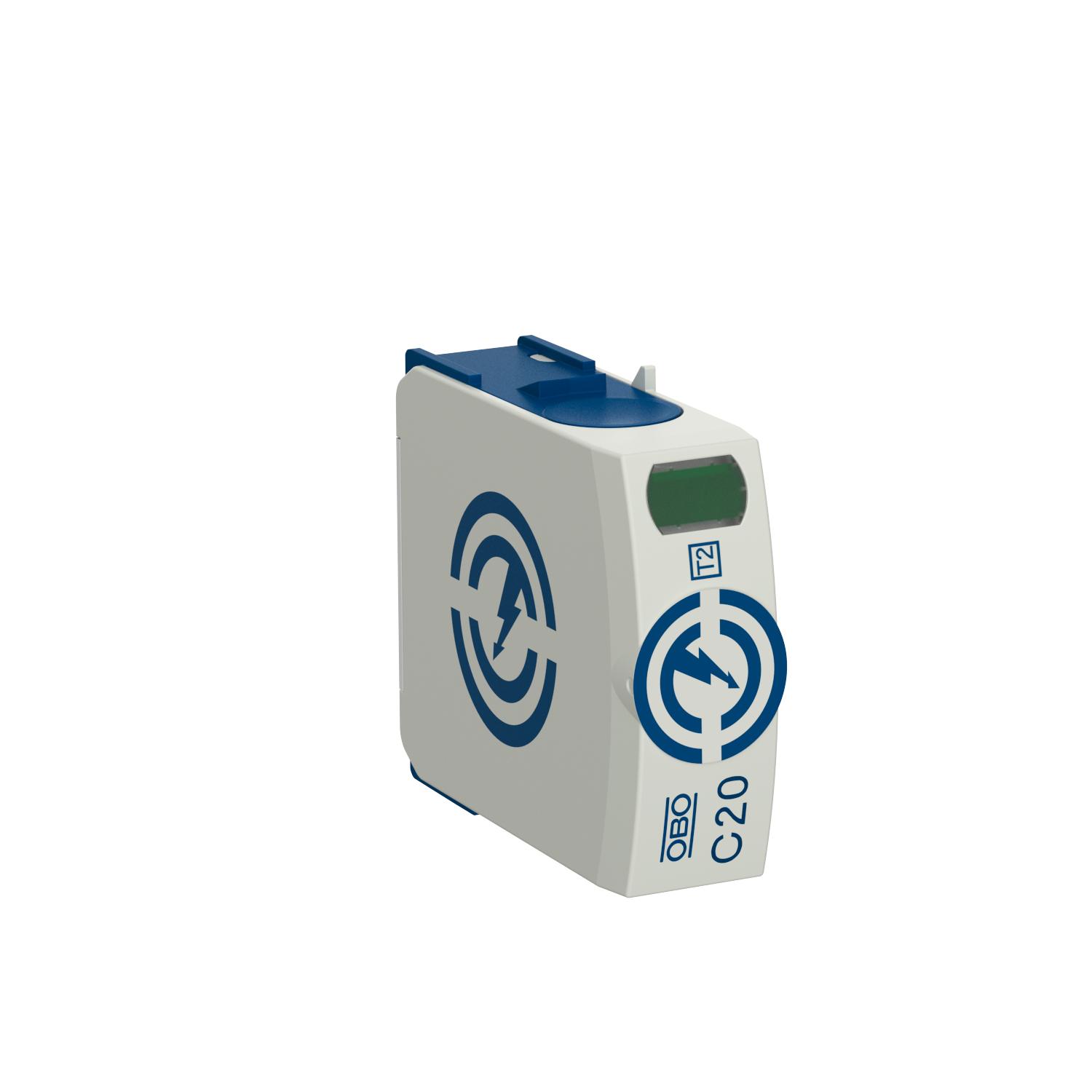

Augšējā daļa C20

Preces Nr. 5095600 | EAN 4012196329694

Preces Nr. / Tips	5095600 / C20-0-255

Polu izpildījums	N/PE

Augstākais ilgtermiņa spriegums AC	255 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

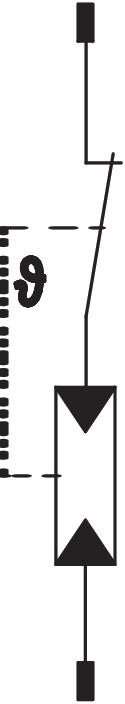

Augšējā daļa, N-PE pārsprieguma novadītājs, tips 2

• Pārspriegumaizsardzības potenciālu izlīdzināšanai atb. VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• Modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• Aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• Plastmasa atb. UL 94 V-0
Pielietojums: potenciālu izlīdzināšana galvenajā sadalē un sekundārajās sadalēs.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atļaujas	VDE, KEMA, UL, ÖVE
Augstākais ilgtermiņa spriegums AC	255 V
Augstākais pastāvīgais spriegums (N-PE)	255 V
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,2585 kg CO2e / 1 Gabals
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Gaisa mitrums maks.	95 %
Gaisa mitrums min.	5 %
Griezes moments	4 Nm
Ierīces signalizācija	optisks
Integrēta aizsardzība pie ieejas	nē
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	255V
Izpūtošs	nē
Izturīgs pret īssavienojumu	jā
Komutācijas jauda AC	230 V; 0,5 A
Komutācijas jauda DC	230 V; 0,1 A / 75 V; 0,5 A

Korpusa montāžas materiāli	PA UL 94 V-0
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE]	60 kA
Minimālais attālums	1,5 mm
Montāžas veids	uz pamatelementa
Nominālā noplūdes strāva (8/20 µs)	20 kA
Nominālā noplūdes strāva (8/20 µs) [N-PE]	40 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Polu izpildījums	N/PE
Polu skaits	1
Sekundārās strāvas dzēšanas spēja (ef) [N-PE]	0,1 kA
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
SPD saskaņā ar UL 1449	4. tips
Tālvadības signalizācija	nē
Tīkla tips	citi
Tipa 2 pārbaudes klase	jā
TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms	1200 V
