Augšējās daļas skava OK-K 45 45

morepic-1

morepic-2

Augšējās daļas skava OK-K 45

Preces Nr. 6116116 | EAN 4012196176236

Preces Nr. / Tips	6116116 / OK-K 45

Augšējās daļas platums	45 mm

Produkta apraksts

Produkta apraksts

Augšējās daļas skavas labākai un vienkāršākai vadu ievietošanai Rapid 45 ierīču montāžas kanālā.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK08
Aizsardzības veids	IP30
Ar potenciālu izlīdzināšanu	nē
Augšējās daļas platums	45 mm
Augstums	18,4 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,027 kg CO2e / 1 Gabals
Garums	15 mm

Izmantošanas temperatūras diapazons maks.	60 °C
Izmantošanas temperatūras diapazons min.	-15 °C
Krāsa	tērauda
Materiāls	Nerūsējošais tērauds 1.4301
Montāža griestos	nē
Platums	50 mm

Visi tipi

Visi tipi

Tips	Augšējās daļas platums	Preces Nr.	Daudzums	mazākā pārd. vien.
OK-K 45	45 mm	6116116	Gabals	10 Gabals

Lejupielādes

Datu lapa OK-K 45 / 6116116 , 0.14MB , pdf

Drošības datu lapa OK-K 45 / 6116116 , 0.02MB , pdf

Brošūra OBO BlackLine: parts list , 0.75MB , pdf

Katalogs Device installation ducts, trunking and poles , 28.91MB , pdf

ES Atbilstības deklarācija OK-K 45 / 6116116 , 0.12MB , pdf

REACH Atbilstības deklarācija OK-K 45 / 6116116 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija OK-K 45 / 6116116 , 0.13MB , pdf

Lejupielāde

Zīmes atļauja „VDE” zīmes atļauja, „Rapid 45” ierīču montāžas kanāls, plastmasas sistēmas , 0.17MB , pdf

Lejupielāde

Zīmes atļauja SGS sertifikāts ierīču montāžas kanālam „Rapid 45”, plastmasa SGS sertifikāts SGS sertifikāts ierīču montāžas kanālam „Rapid 45”, plastmasa , 0.70MB , pdf

Lejupielāde

Montāžas instrukcija Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdf

Montāžas instrukcija Cable trunking WDK , 6.19MB , pdf

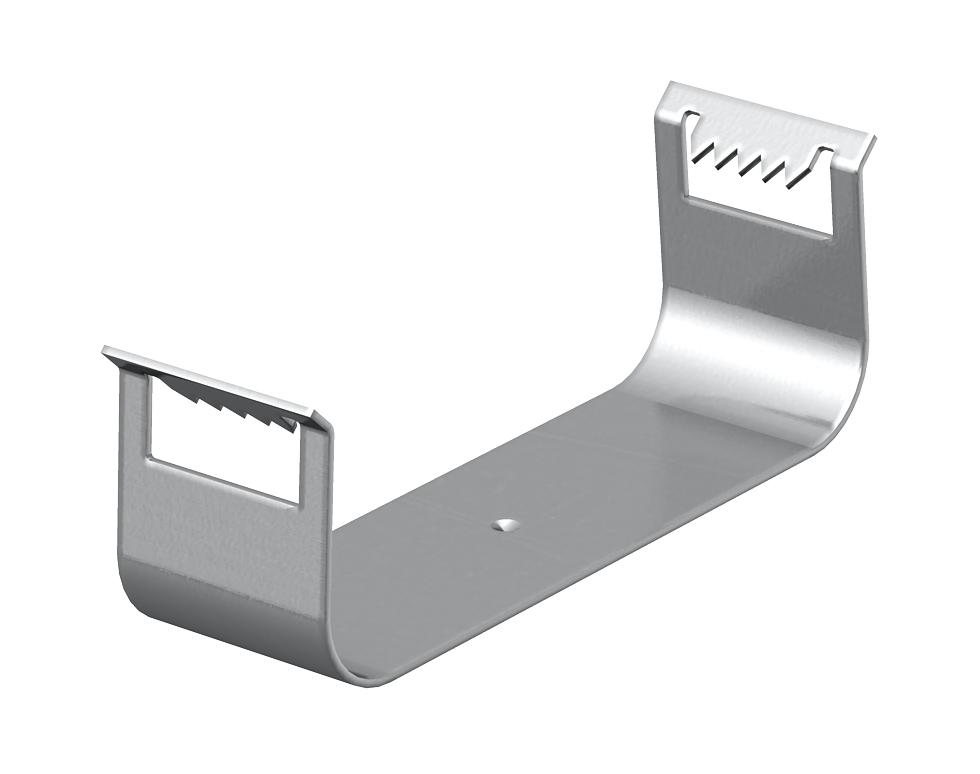

Produkta zīmējums OK-K 45 / 6116116, 26.45 kB, jpg

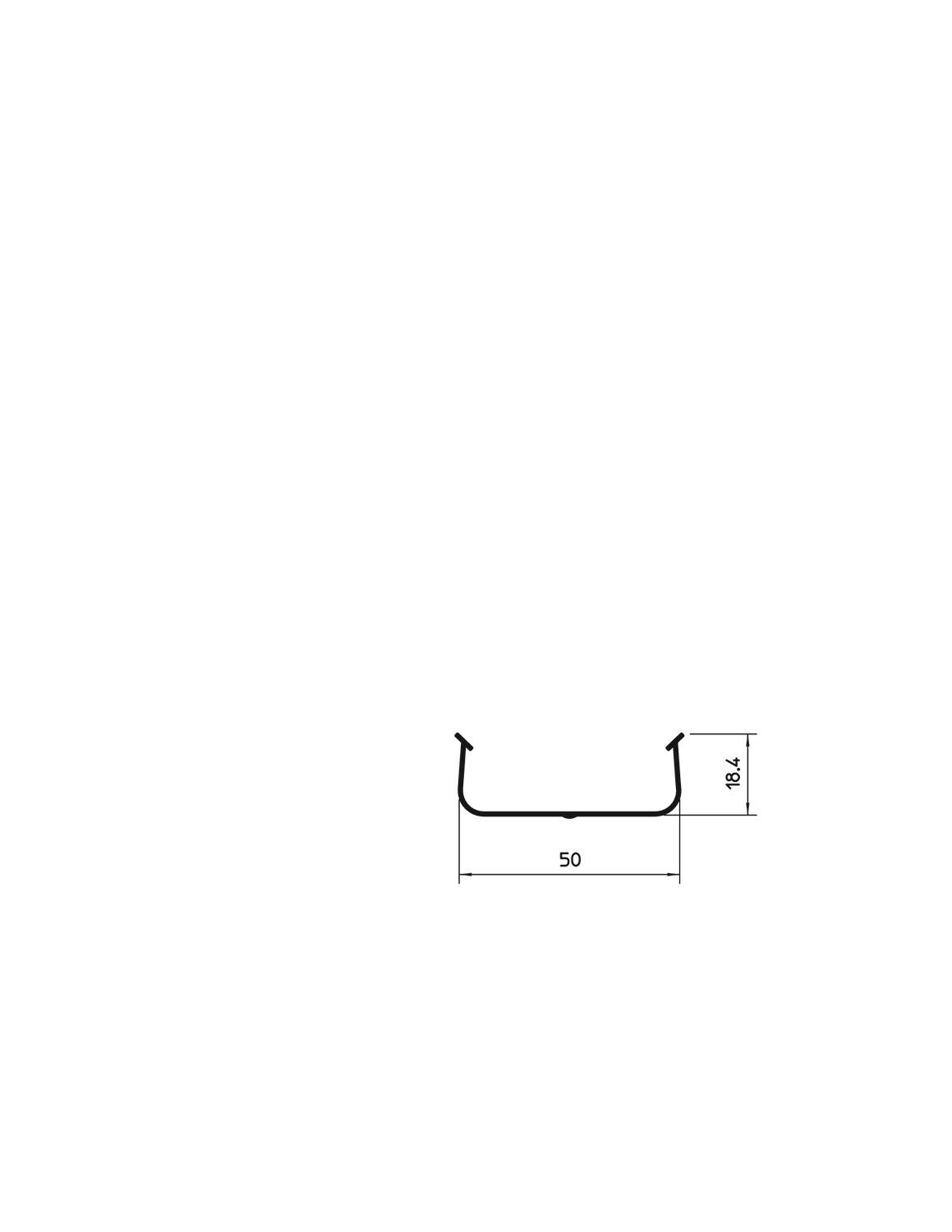

Dimensiju zīmējums OK-K 45 / 6116116, 18.13 kB, jpg

Šim produktam nav pieejami preču apraksti

6116116_KSTP1.stp, 122.98 kB
