Augstuma regulators vāka savienojuma balstam, kanāla augstums 60-110 mm 60 | 110

morepic-1

morepic-2

Augstuma regulators vāka savienojuma balstam, kanāla augstums 60-110 mm

Preces Nr. 7424842 | EAN 4012195245124

Preces Nr. / Tips	7424842 / NE DSU2 6050

Augstuma regulēšanas diapazons min.	60 mm

Augstuma regulēšanas diapazons maks.	110 mm

Produkta apraksts

Produkta apraksts

Vāka savienojuma balsta ar nominālo izmēru 400, 500 vai 600 atbalstīšanai pa vidu.

Tehniskie dati

Tehniskie dati

Aksesuāri	jā
Atdalāms	nē
Augstuma regulēšanas diapazons maks.	110 mm
Augstuma regulēšanas diapazons min.	60 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,3131 kg CO2e / 1 Gabals
Iekārtas stiprinājums ierīču kārbu nostiprināšanai	nē
Kanāla augstums maks.	110 mm

Kanāla augstums min.	60 mm
Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	40
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Platums	35 mm
Rezerves daļa	nē
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Augstuma regulēšanas diapazons min.	Augstuma regulēšanas diapazons maks.	Preces Nr.	Daudzums	mazākā pārd. vien.
NE DSU2 6050	60 mm	110 mm	7424842	Gabals	75 Gabals

Lejupielādes

Datu lapa NE DSU2 6050 / 7424842 , 0.16MB , pdf

Katalogs Grīdas instalācijas sistēmas un zemgrīdas lietojuma veidi , 42.28MB , pdf

ES Atbilstības deklarācija NE DSU2 6050 / 7424842 , 0.13MB , pdf

REACH Atbilstības deklarācija NE DSU2 6050 / 7424842 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija NE DSU2 6050 / 7424842 , 0.13MB , pdf

Lejupielāde

Zīmes atļauja „VDE” atļauja „OKA” , 0.18MB , pdf

Lejupielāde

Montāžas instrukcija Montāžas instrukcija, grīdas līmeņa kanālu sistēmas „OKA-G” un „OKA-W” , 3.48MB , pdf

Lejupielāde

Montāžas instrukcija Montāžas instrukcija „NEDSU2/4030”; „NEDSU2/6050”; „NEDSU2/10075”; „NEDSU2/17075” , 0.08MB , pdf

Lejupielāde

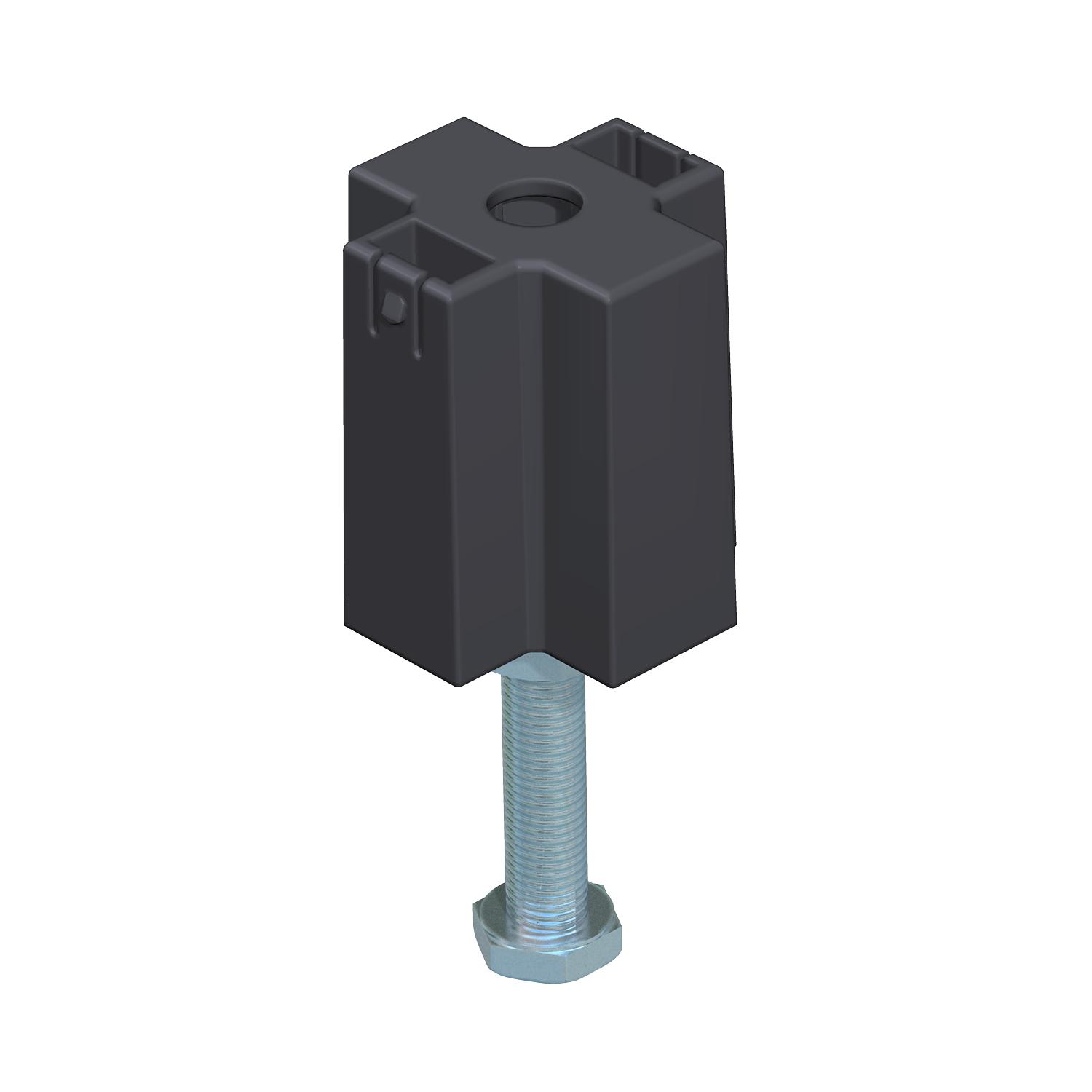

Produkta zīmējums NE DSU2 6050 / 7424842, 42.11 kB, jpg

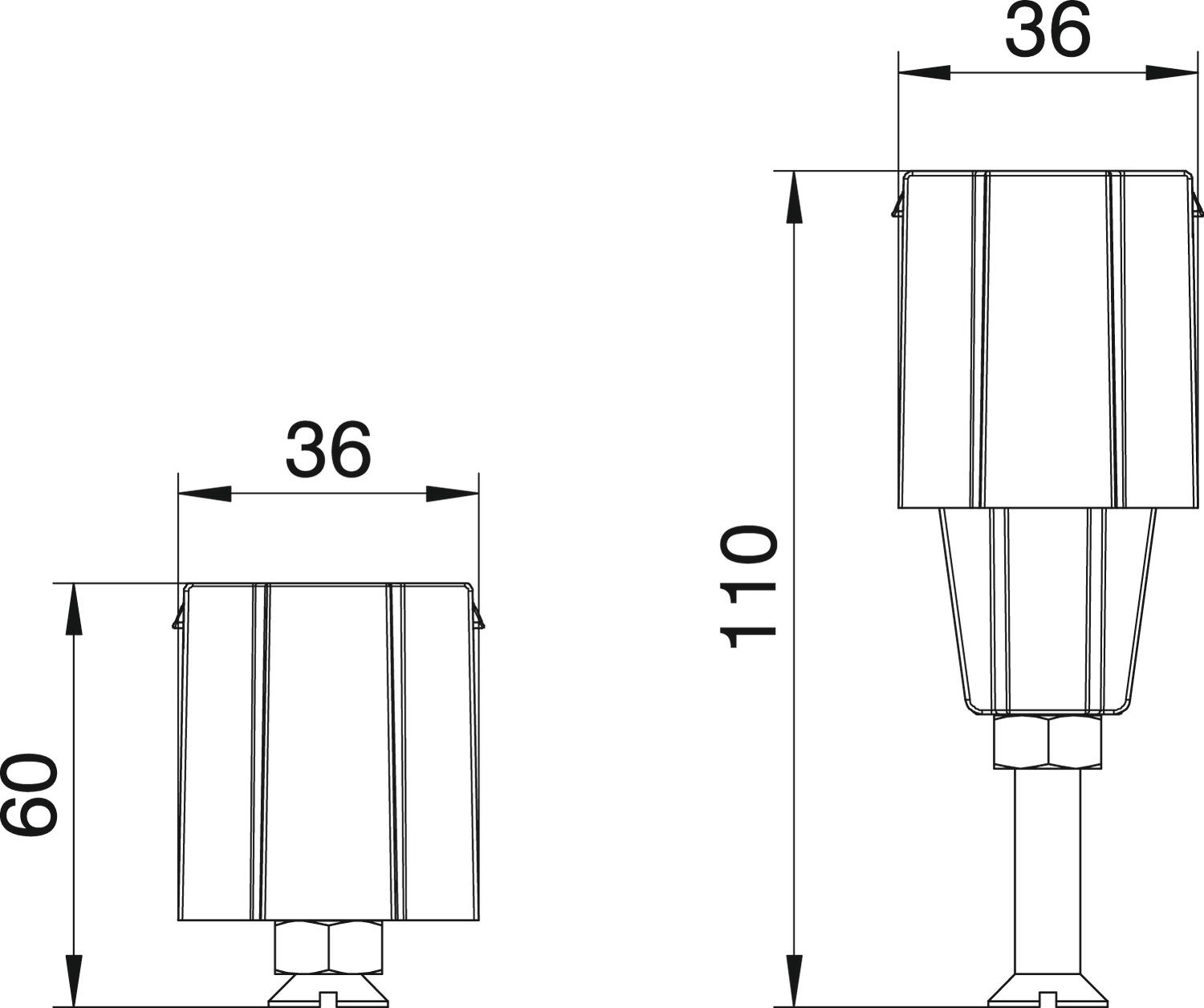

Dimensiju zīmējums NE DSU2 6050 / 7424842, 67.75 kB, jpg
