Augstumā regulējama atdalāma kasete ar kabeļa izvadu RKSNUZD3, misiņš 105 | 90 | 20 | 4

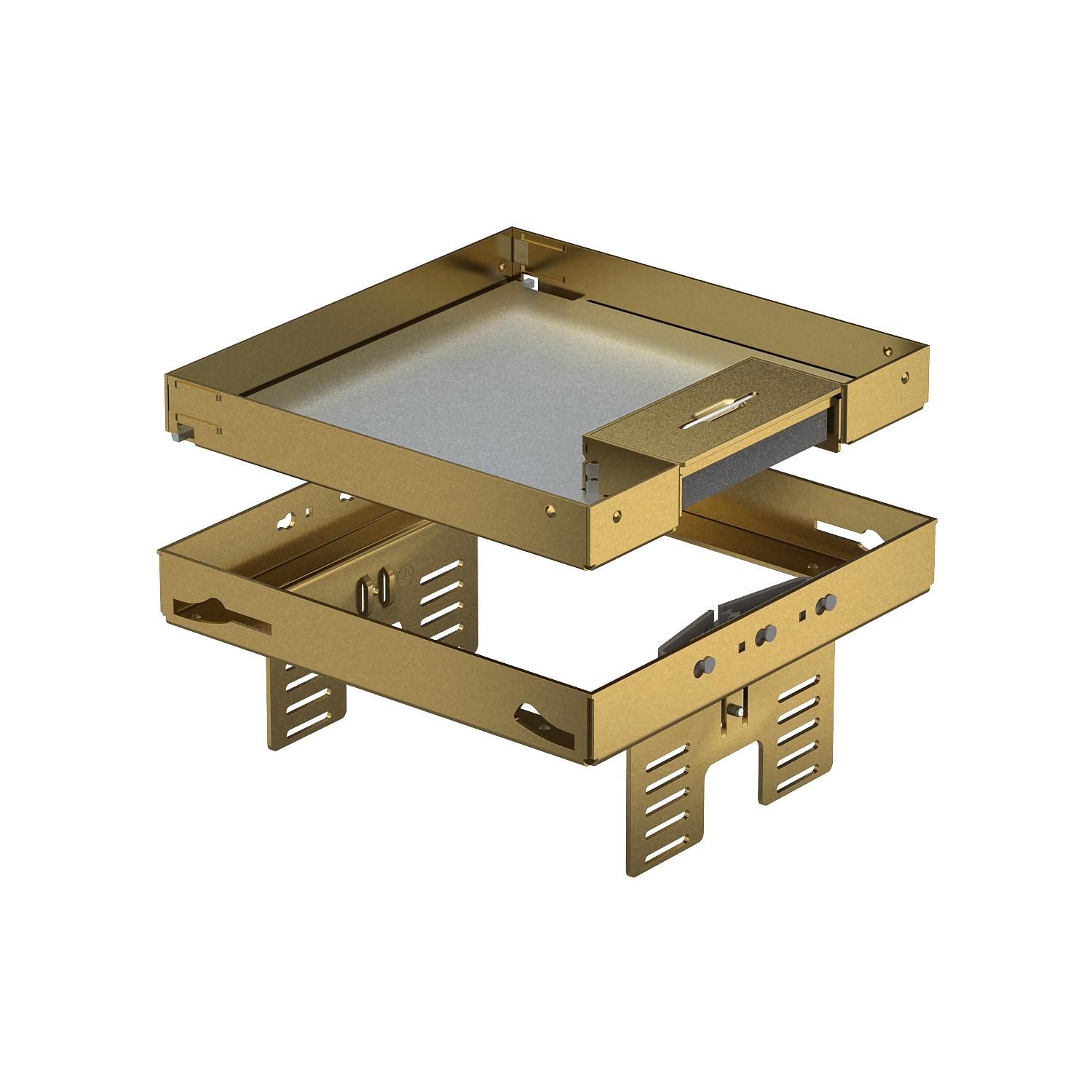

Augstumā regulējama atdalāma kasete ar kabeļa izvadu RKSNUZD3, misiņš

Preces Nr. 7409222 | EAN 4012195867241

Preces Nr. / Tips

Grīdas augstums min.

Izmērs H

Grīdas seguma biezums

Nominālais lielums ierīču iebūvēšanas vienībai	4

Produkta apraksts

Produkta apraksts

Kasete ar regulējamu augstumu un atdalāma no grīdas ar nominālo izmēru 4, ar kabeļu izeju, instalējamo ierīču uzstādīšanai sausi vai slapji kopjamām grīdām iekštelpās, uzstādīšanai zemgrīdas kārbās UZD250 vai UZD350, attiecīgi savienojumā ar montāžas vāku DUG../4 vai uzstādīšanai UGD250-3/4 vai UGD350-3/4. Montāža tiek veikta ar regulēšanas leņķi (pasūtāms atsevišķi) zemgrīdas kārbu alumīnija rāmja profilā.
Kasete ar regulējamu augstumu ar vadu izeju, 2 sekciju. Var uzstādīt 2 APMT2 nosegplāksnes. 2 universālo balstu UT3 montāžai 4 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 6 Modul 45 ierīcēm.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP40
Atdalāms	jā
Atļaujas	VDE
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	10,1851 kg CO2e / 1 Gabals
Grīdas augstums min.	105 mm
Grīdas kopšana	sauss
Grīdas seguma biezums	20 mm
Iebūvējamo ierīču skaits	6
Iebūvēšanas dziļums	105 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai	jā
Ierīču kārbu skaits	2
Izmērs	200x200mm

Izmērs H	90 mm
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Pagriežams kabeļa izvads
Lielas slodzes versija	nē
Materiāls	misiņa
Montāžas sistēmas tips	UT3
Nominālais lielums ierīču iebūvēšanas vienībai	4
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Standarts	EN 50085-2-2
Vadu izvadu skaits	1
Vertikālā slodze, liels laukums	līdz 3 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Visi tipi

Visi tipi

Tips	Grīdas augstums min.	Izmērs H	Grīdas seguma biezums	Nominālais lielums ierīču iebūvēšanas vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
RKSN2 UZD3 4MS20	105 mm	90 mm	20 mm	4	7409222	Gabals	1 Gabals
RKSN2 UZD3 4MS25	110 mm	95 mm	25 mm	4	7409224	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Augstuma regulēšanas leņķis montāžai UGD350-3 kvadrātveida kasetei	NW 350-3 QK	7410544	Gabals	1 Gabals
Mozaīkas grīdas šablons kasetēm ar regulējamu augstumu, nominālais lielums 4	SK RK4	7404380	Gabals	5 Gabals
Montāžas vāks augstumā regulējamai kvadrātveida kasetei ar nominālo izmēru 4 sistēmas grīdā 250-3	DUG RK UAN 4	7428544	Gabals	4 Gabals
Montāžas vāks 350, nominālais izmērs 4	DUG 350-3 4	7400505	Gabals	1 Gabals
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm	UT3 45 3	7408723	Gabals	1 Gabals
