Augstumā regulējama atdalāma kasete ar kabeļa izvadu RKSNUZD3, nerūsējošais tērauds | 110 | 25 | 95 | 9

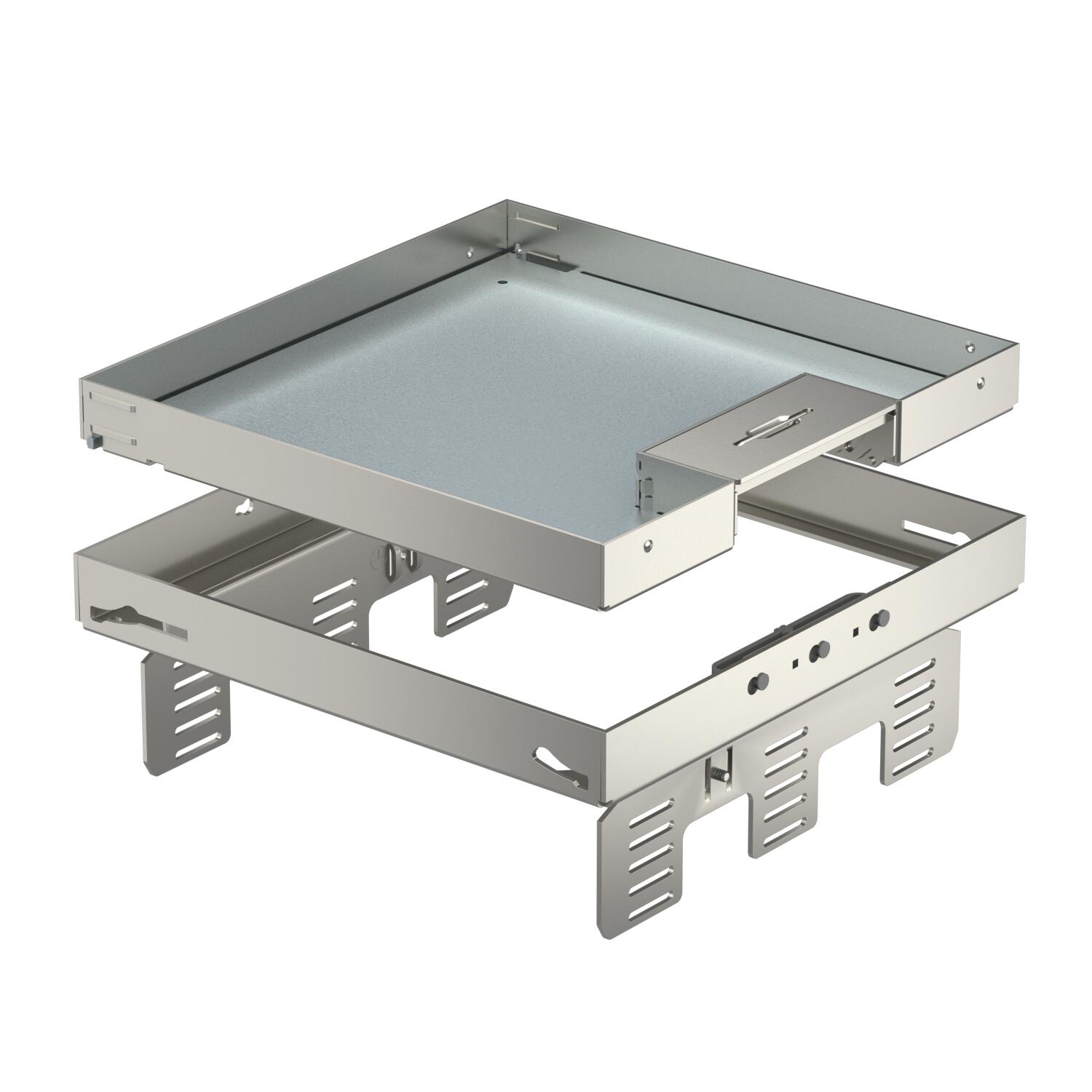

Augstumā regulējama atdalāma kasete ar kabeļa izvadu RKSNUZD3, nerūsējošais tērauds

Preces Nr. 7409240 | EAN 4012195867333

Preces Nr. / Tips

Grīdas augstums min.

Grīdas seguma biezums

Izmērs H

Nominālais lielums ierīču iebūvēšanas vienībai	9

Produkta apraksts

Produkta apraksts

Kasete ar regulējamu augstumu un atdalāma no grīdas ar nominālo izmēru 9, ar kabeļu izeju, instalējamo ierīču uzstādīšanai sausi vai slapji kopjamām grīdām iekštelpās, uzstādīšanai zemgrīdas kārbās UZD250 vai UZD350, attiecīgi savienojumā ar montāžas vāku DUG../9 vai uzstādīšanai UGD250-3/9 vai UGD350-3/9. Montāža tiek veikta ar regulēšanas leņķi (pasūtāms atsevišķi) zemgrīdas kārbu alumīnija rāmja profilā.
Kasete ar regulējamu augstumu ar vadu izeju, 3 sekciju. Var uzstādīt 3 APMT5 nosegplāksnes. 3 universālo balstu UT4 montāžai 9 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 12 Modul 45 ierīcēm.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP40
Atdalāms	jā
Atļaujas	VDE

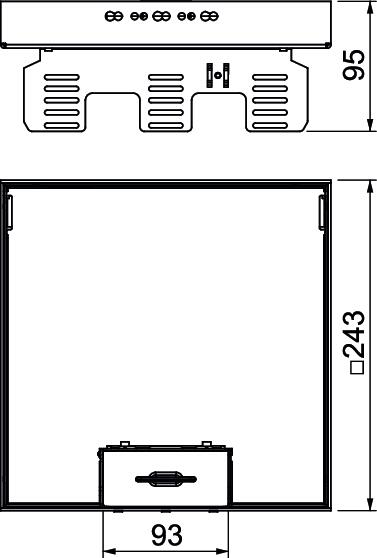

Augstums	95 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	21,9883 kg CO2e / 1 Gabals
Garums	243 mm
Grīdas augstums min.	110 mm
Grīdas kopšana	sauss
Grīdas seguma biezums	25 mm
Iebūvējamo ierīču skaits	12
Iebūvēšanas dziļums	110 mm
Iebūvēšanas izmēra garums	244 mm
Iebūvēšanas izmēra platums	244 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai	jā

Ierīču kārbu skaits	3
Izmērs	243x243mm
Izmērs H	95 mm
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Pagriežams kabeļa izvads
Lielas slodzes versija	nē
Materiāls	Nerūsējošais tērauds 1.4301
Montāžas sistēmas tips	UT4
Nominālais lielums ierīču iebūvēšanas vienībai	9
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Platums	243 mm
Standarts	EN 50085-2-2
Vadu izvadu skaits	1
Vertikālā slodze, liels laukums	līdz 3 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Visi tipi

Visi tipi

Tips	Grīdas augstums min.	Grīdas seguma biezums	Izmērs H	Nominālais lielums ierīču iebūvēšanas vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
RKSN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409238	Gabals	1 Gabals
RKSN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409240	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Augstuma regulēšanas leņķis montāžai UGD350-3 kvadrātveida kasetei	NW 350-3 QK	7410544	Gabals	1 Gabals
Mozaīkas grīdas šablons kasetēm ar regulējamu augstumu, nominālais lielums 9	SK RK9	7404372	Gabals	2 Gabals
Montāžas vāks 350, nominālais izmērs 9	DUG 350-3 9	7400513	Gabals	1 Gabals
Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm	UT4 45 4	7408727	Gabals	1 Gabals
