Augstumā regulējama atdalāma kasete caurulei, RKNUZD3, nerūsējošais tērauds 105 | 90 | 20 | 4

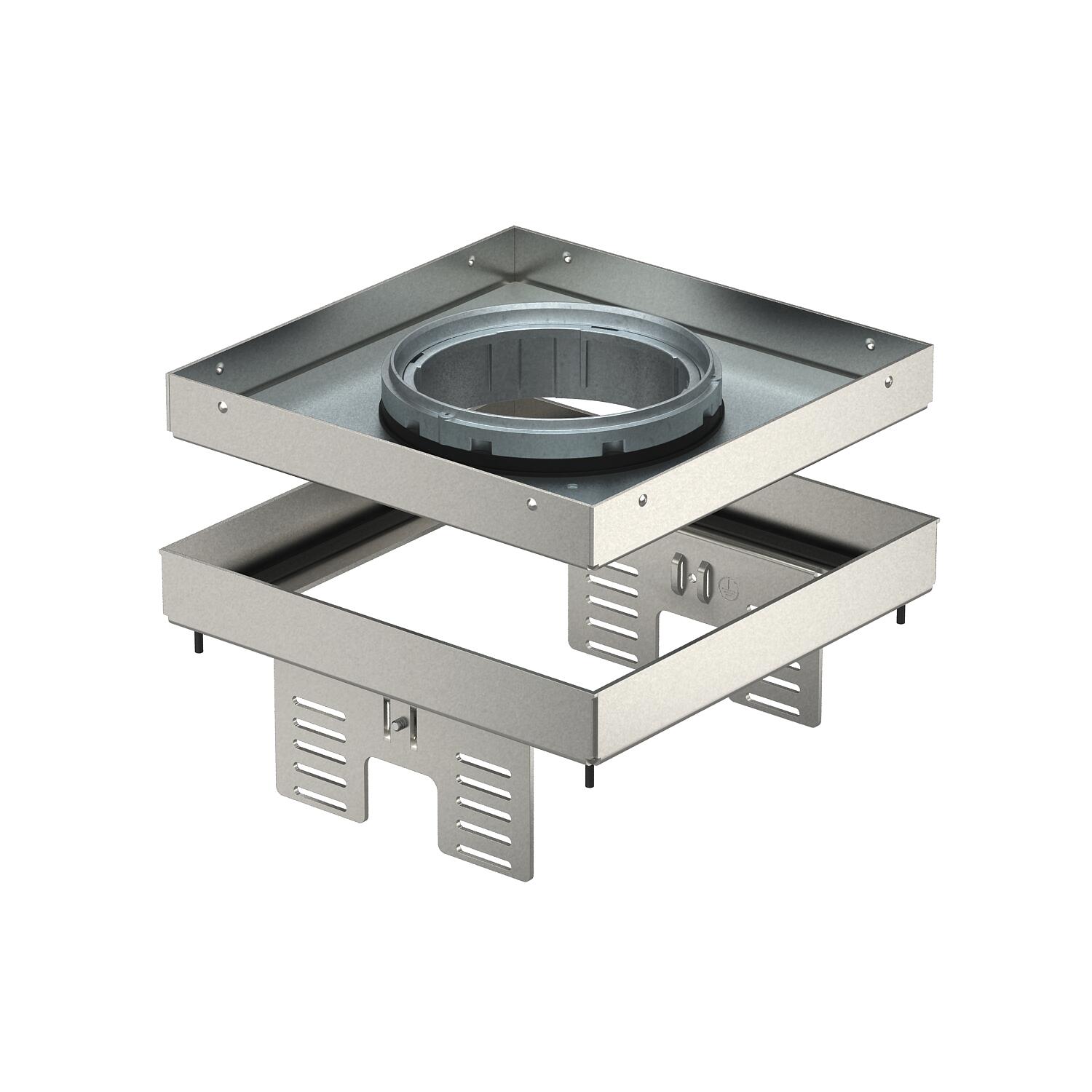

Augstumā regulējama atdalāma kasete caurulei, RKNUZD3, nerūsējošais tērauds

Preces Nr. 7409372 | EAN 4012195869092

Preces Nr. / Tips

Grīdas augstums min.

Izmērs H

Grīdas seguma biezums

Nominālais lielums ierīču iebūvēšanas vienībai	4

Produkta apraksts

Produkta apraksts

Kasete ar regulējamu augstumu un atdalāma no grīdas ar nominālo izmēru 4, caurulei, instalējamo ierīču uzstādīšanai sausi vai slapji kopjamām grīdām iekštelpās, uzstādīšanai zemgrīdas kārbās UZD250 vai UZD350, attiecīgi savienojumā ar montāžas vāku DUG../4 vai uzstādīšanai UGD250-3/4 vai UGD350-3/4. Montāža tiek veikta ar regulēšanas leņķiem (pasūtāmi atsevišķi) zemgrīdas kārbu alumīnija rāmja profilā.
Kasete ar regulējamu augstumu ar cauruli, 2 sekciju. Var uzstādīt 2 APMT2 nosegplāksnes. 2 universālo balstu UT3 montāžai 4 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 6 Modul 45 ierīcēm. Caurule neietilpst piegādes komplektā.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP44
Atdalāms	jā
Atļaujas	VDE

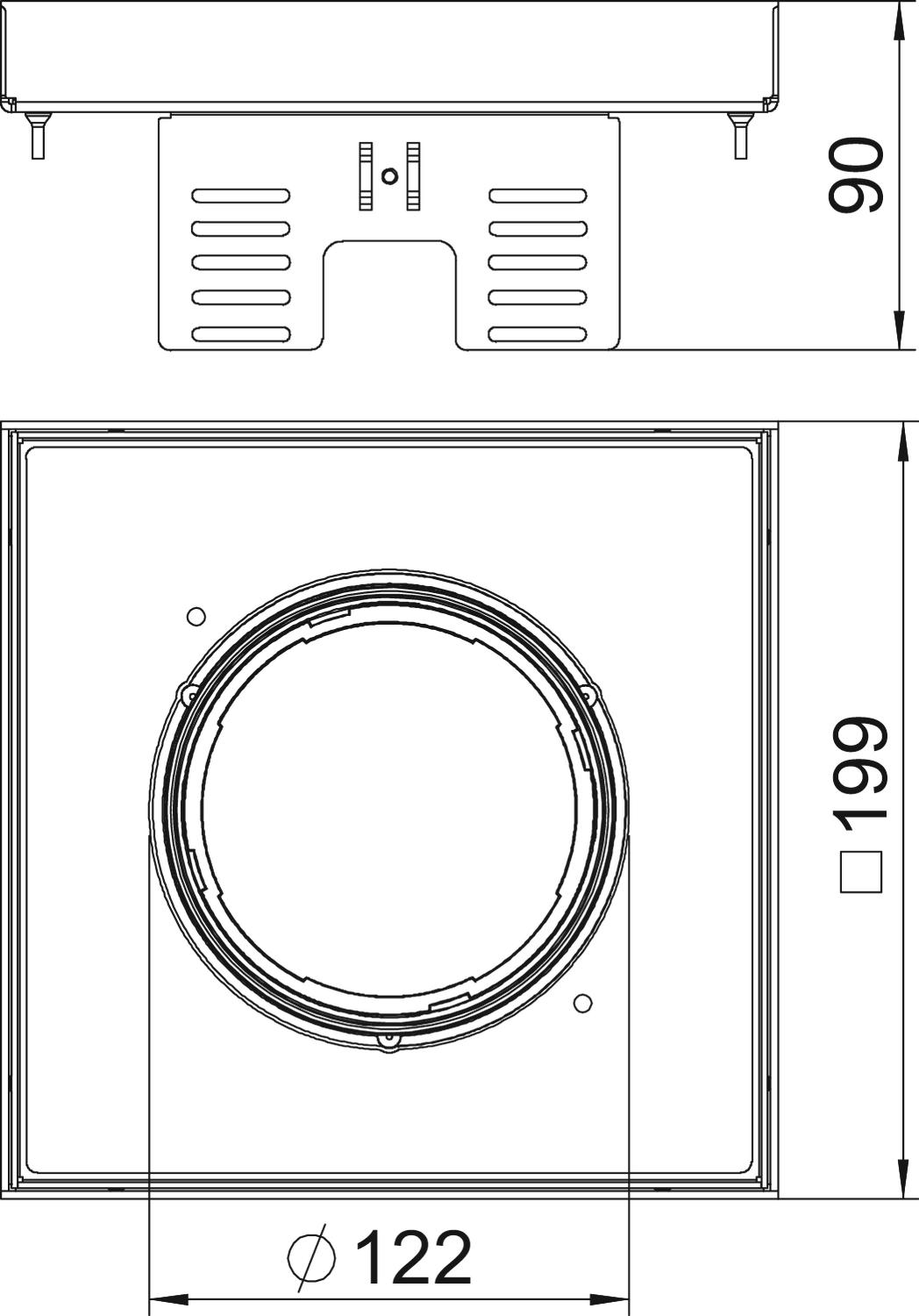

Augstums	90 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	14,716 kg CO2e / 1 Gabals
Garums	199 mm
Grīdas augstums min.	105 mm
Grīdas kopšana	mitrs
Grīdas seguma biezums	20 mm
Iebūvējamo ierīču skaits	6
Iebūvēšanas dziļums	105 mm
Iebūvēšanas izmēra garums	201 mm
Iebūvēšanas izmēra platums	201 mm

Iekārtas stiprinājums ierīču kārbu nostiprināšanai	nē
Izmērs	200x200mm
Izmērs H	90 mm
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Iegremdējams tubuss
Lielas slodzes versija	nē
Materiāls	Nerūsējošais tērauds 1.4301
Montāžas sistēmas tips	UT3
Nominālais lielums ierīču iebūvēšanas vienībai	4
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Platums	199 mm
Vadu izvadu skaits	1
Vertikālā slodze, liels laukums	līdz 3 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Visi tipi

Visi tipi

Tips	Grīdas augstums min.	Izmērs H	Grīdas seguma biezums	Nominālais lielums ierīču iebūvēšanas vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	Gabals	1 Gabals
RKFN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409374	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Augstuma regulēšanas leņķis montāžai UGD350-3 kvadrātveida kasetei	NW 350-3 QK	7410544	Gabals	1 Gabals

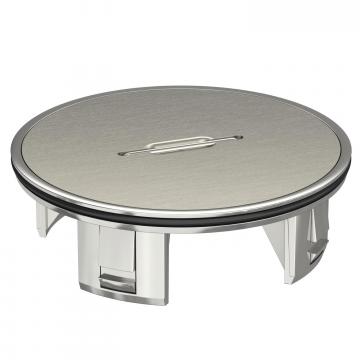

Tubuss ar nosegplāksni, ar rokturi, ietvarkasetei un iestatāmai kasetei	TUK2 GV	7428140	Gabals	1 Gabals
Mozaīkas grīdas šablons kasetēm ar regulējamu augstumu, nominālais lielums 4	SK RK4	7404380	Gabals	5 Gabals
Montāžas vāks augstumā regulējamai kvadrātveida kasetei ar nominālo izmēru 4 sistēmas grīdā 250-3	DUG RK UAN 4	7428544	Gabals	4 Gabals
Montāžas vāks 350, nominālais izmērs 4	DUG 350-3 4	7400505	Gabals	1 Gabals
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm	UT3 45 3	7408723	Gabals	1 Gabals
