Augstumā regulējama atdalāma kasete caurulei, RKNUZD3, nerūsējošais tērauds | 110 | 25 | 95 | 9

Augstumā regulējama atdalāma kasete caurulei, RKNUZD3, nerūsējošais tērauds

Preces Nr. 7409380 | EAN 4012195869153

Preces Nr. / Tips

Grīdas augstums min.

Grīdas seguma biezums

Izmērs H

Nominālais lielums ierīču iebūvēšanas vienībai	9

Produkta apraksts

Produkta apraksts

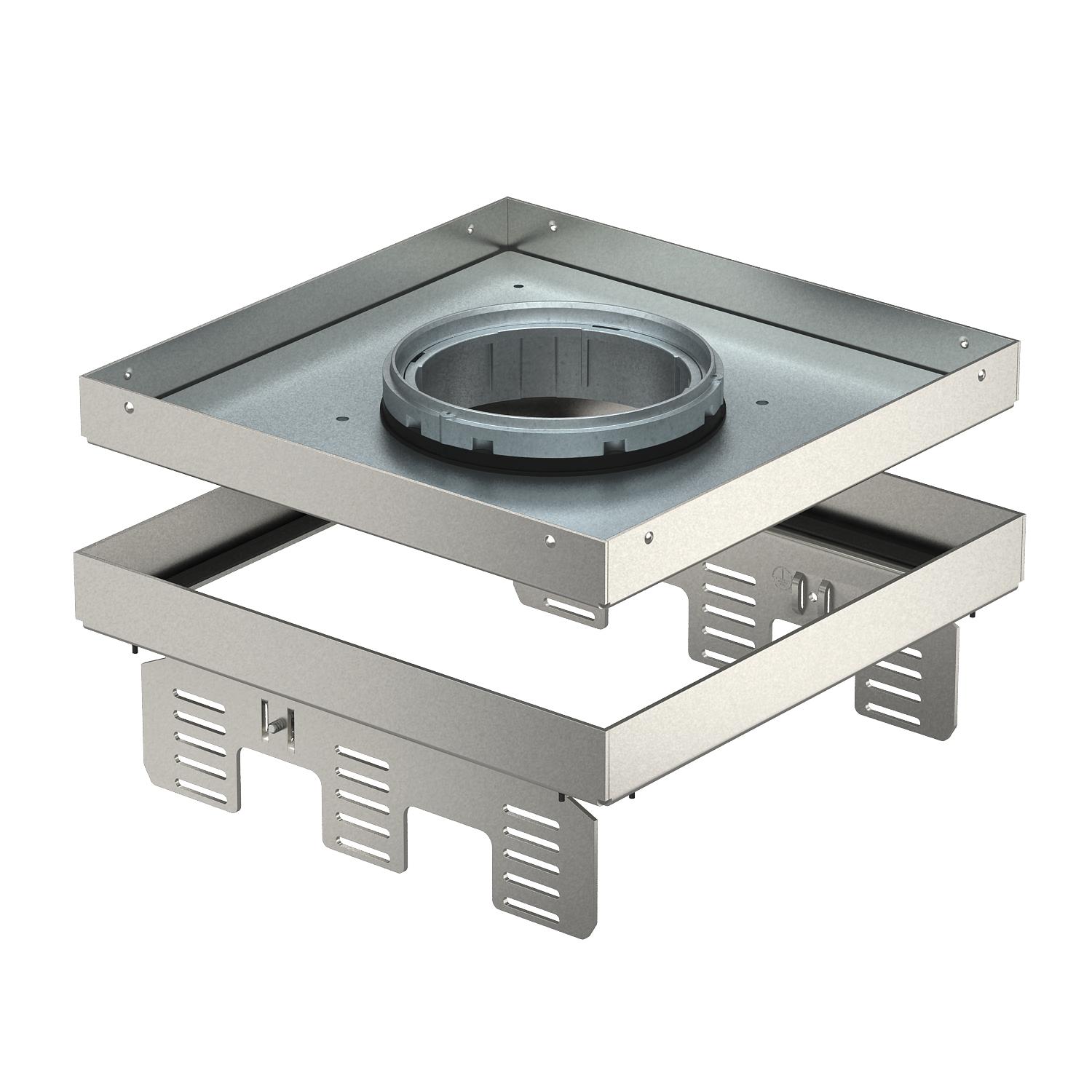

Kasete ar regulējamu augstumu un atdalāma no grīdas ar nominālo izmēru 9, caurulei, instalējamo ierīču uzstādīšanai sausi vai slapji kopjamām grīdām iekštelpās, uzstādīšanai zemgrīdas kārbās UZD250 vai UZD350, attiecīgi savienojumā ar montāžas vāku DUG../9 vai uzstādīšanai UGD250-3/9 vai UGD350-3/9. Montāža tiek veikta ar regulēšanas leņķiem (pasūtāmi atsevišķi) zemgrīdas kārbu alumīnija rāmja profilā.
Kasete ar regulējamu augstumu ar cauruli, 3 sekciju. Var uzstādīt 3 APMT5 nosegplāksnes. 3 universālo balstu UT4 montāžai 9 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 12 Modul 45 ierīcēm. Caurule neietilpst piegādes komplektā.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP44
Atdalāms	jā
Atļaujas	VDE
Augstums	95 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	21,9836 kg CO2e / 1 Gabals
Garums	243 mm
Grīdas augstums min.	110 mm
Grīdas kopšana	mitrs
Grīdas seguma biezums	25 mm
Iebūvējamo ierīču skaits	12
Iebūvēšanas dziļums	110 mm
Iebūvēšanas izmēra garums	244 mm
Iebūvēšanas izmēra platums	244 mm

Iekārtas stiprinājums ierīču kārbu nostiprināšanai	nē

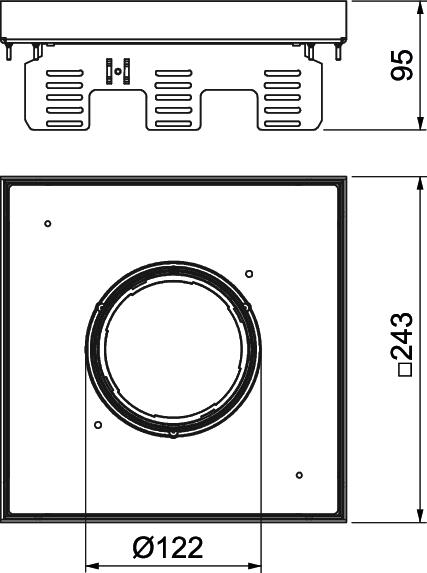

Izmērs	243x243mm
Izmērs H	95 mm
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Iegremdējams tubuss
Lielas slodzes versija	nē
Materiāls	Nerūsējošais tērauds 1.4301
Montāžas sistēmas tips	UT4
Nominālais lielums ierīču iebūvēšanas vienībai	9
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Platums	243 mm
Vadu izvadu skaits	1
Vertikālā slodze, liels laukums	līdz 3 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Visi tipi

Visi tipi

Tips	Grīdas augstums min.	Grīdas seguma biezums	Izmērs H	Nominālais lielums ierīču iebūvēšanas vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Gabals	1 Gabals
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Gabals	1 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Augstuma regulēšanas leņķis montāžai UGD350-3 kvadrātveida kasetei	NW 350-3 QK	7410544	Gabals	1 Gabals
Tubuss ar nosegplāksni, ar rokturi, ietvarkasetei un iestatāmai kasetei	TUK2 GV	7428140	Gabals	1 Gabals
Mozaīkas grīdas šablons kasetēm ar regulējamu augstumu, nominālais lielums 9	SK RK9	7404372	Gabals	2 Gabals
Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm	UT4 45 4	7408727	Gabals	1 Gabals
