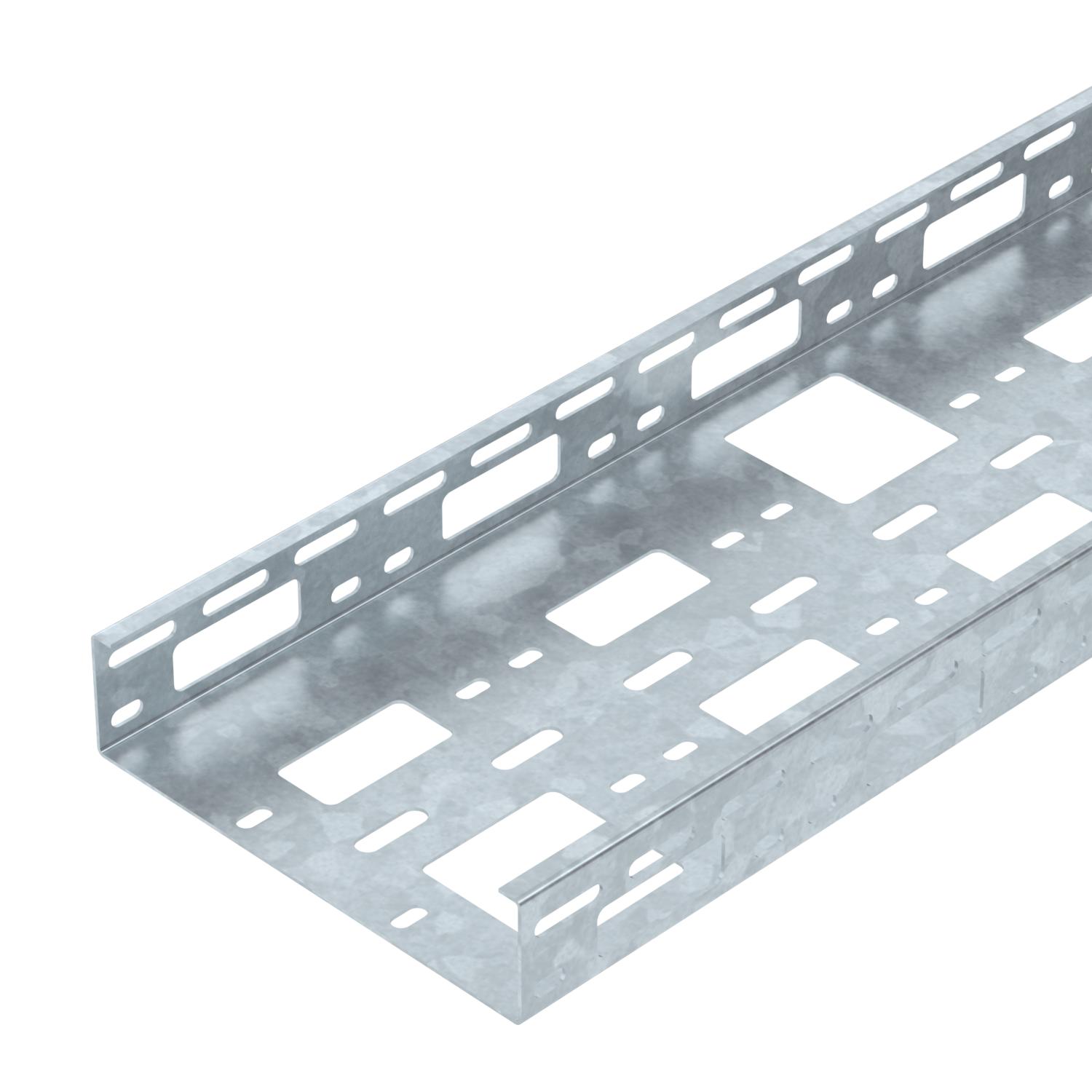

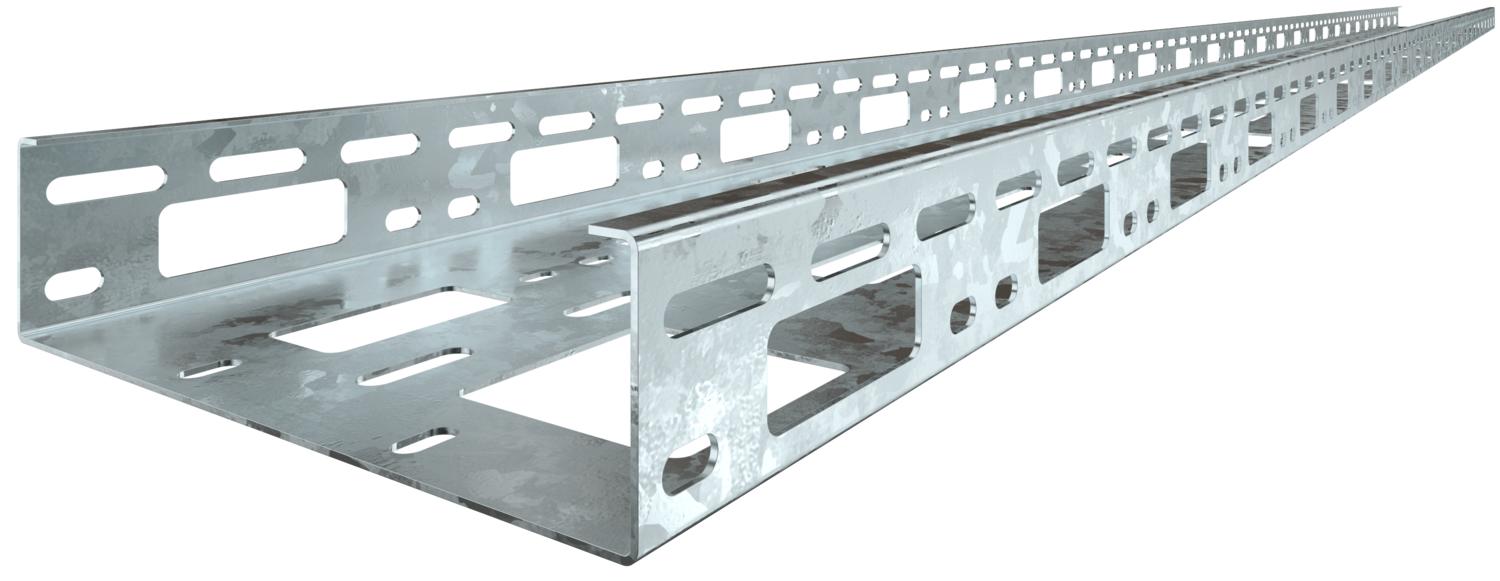

AZ mazo kanālu sistēma 200 FT

Preces Nr. / Tips	6075350 / AZK 200 FT

Garums	3000 mm

Platums	200 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Derīgais šķērsgriezums	10000 mm²
Derīgais šķērsgriezums	100 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	jā

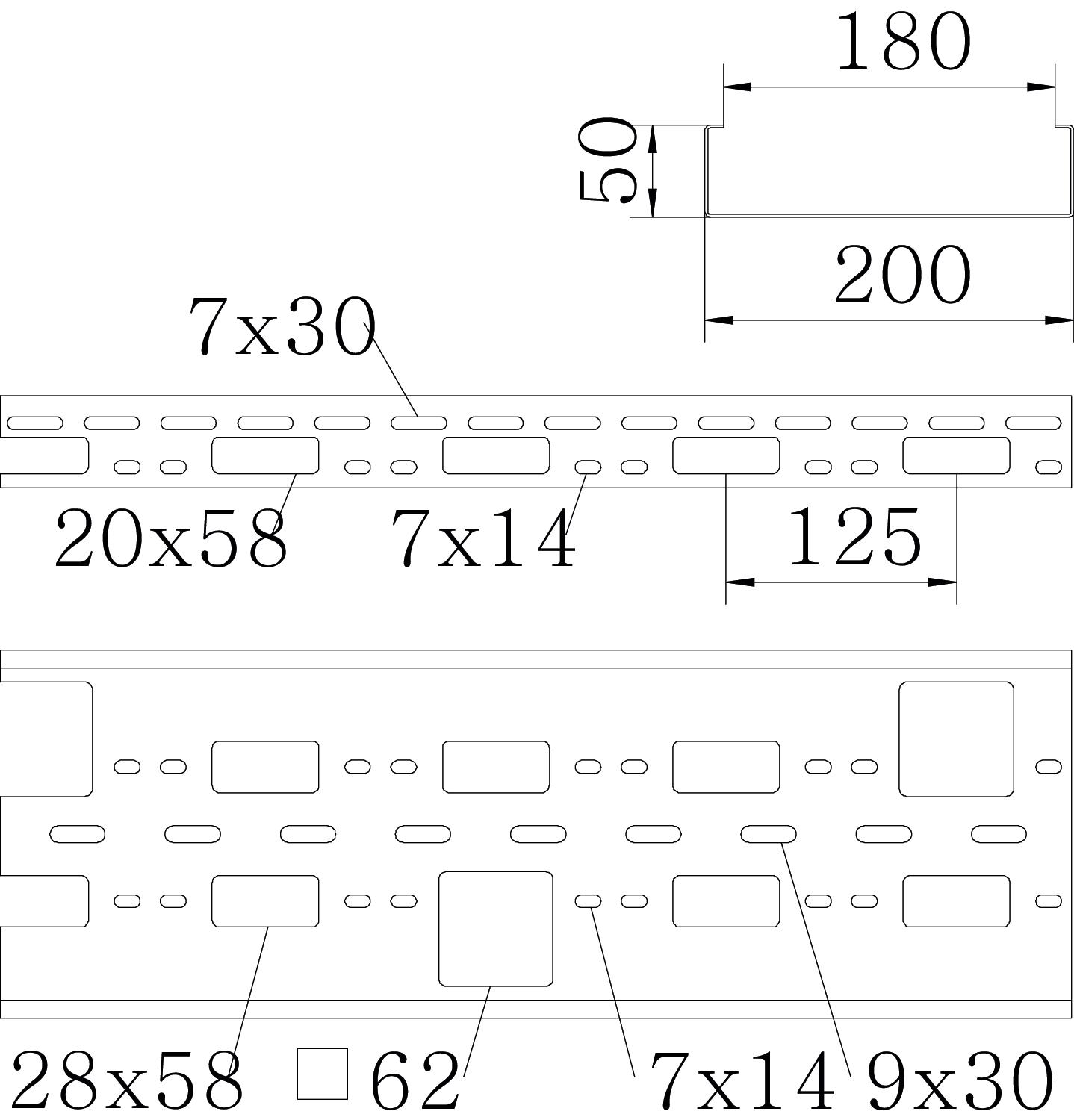

Izmēri	50x200x1,5
Izmērs	50x200x3000
Izstrādājuma sērija	AZK sērija
Krāsa	cinks

Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
ROHS atbilstība	jā
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Augstums	50 mm
Garums	3000 mm

Platums	200 mm

Balstu atstatums 2,5 m	0,8 kN/m
Balstu atstatums 3,0 m	0,3 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	7,7883 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	7,7883 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

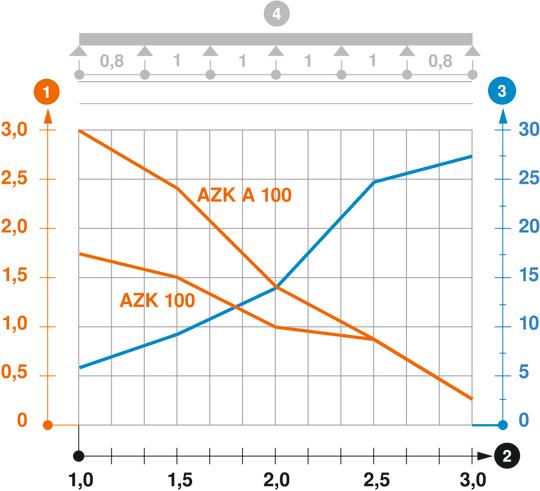

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
AZK 200 FT	3000 mm	200 mm	1,5 mm	nē	6075350	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

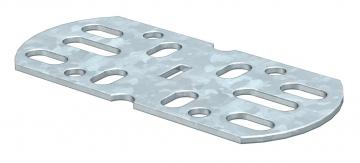

Garenie un leņķa savienotāji 50 FT	VF AZK FT	6066550	Gabals	25 Gabals

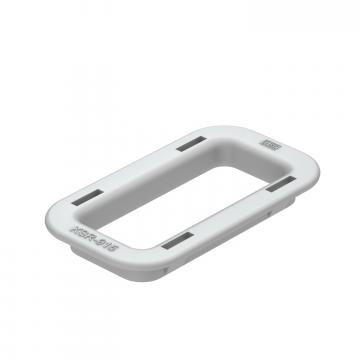

Kabeļu aizsarggredzens 915 PE	KSR-915 PE	6066704	Gabals	25 Gabals

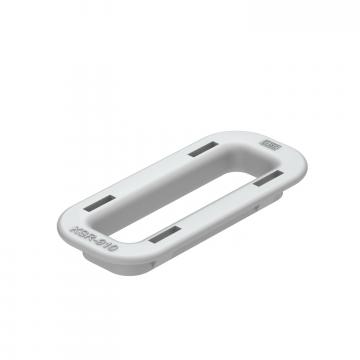

Kabeļu aizsarggredzens 910 PE	KSR-910 PE	6066712	Gabals	25 Gabals

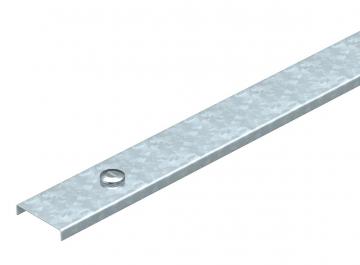

Vāks ar grozāmu aizbīdni FT	AZDMD 200 FT	6080890	m	3 m
