Fotoelektriskā pārspriegumaizsardzība V20, 600 V DC 3 | IP20

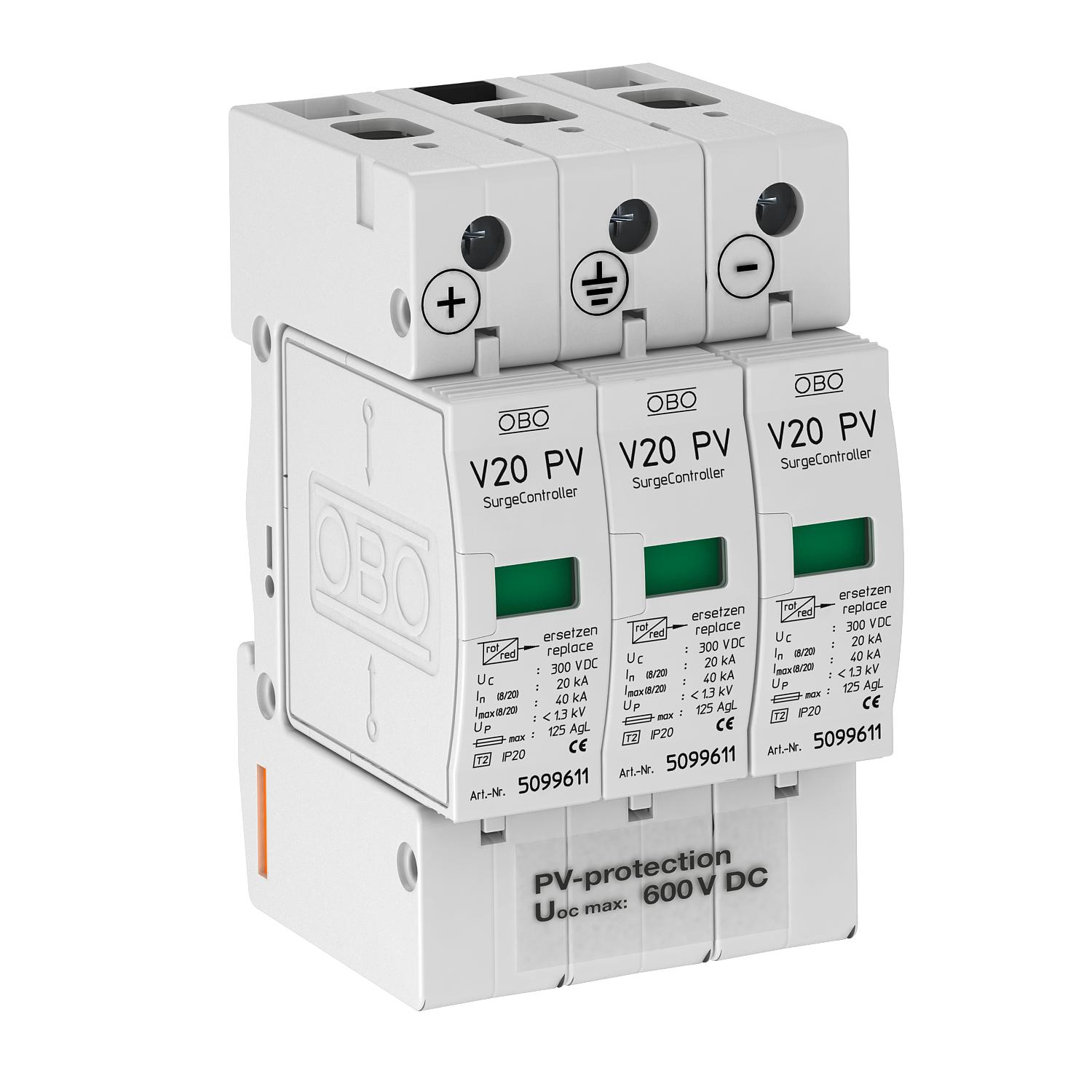

Fotoelektriskā pārspriegumaizsardzība V20, 600 V DC

Preces Nr. 5094605 | EAN 4012195708872

Preces Nr. / Tips

Polu izpildījums	3

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

PV iekārtu V20 pārsprieguma novadītājs, 2. tips

• Pilnībā nokomplektēta iekārta, saspraužams varistora izlādnis ar atdalītājbloku

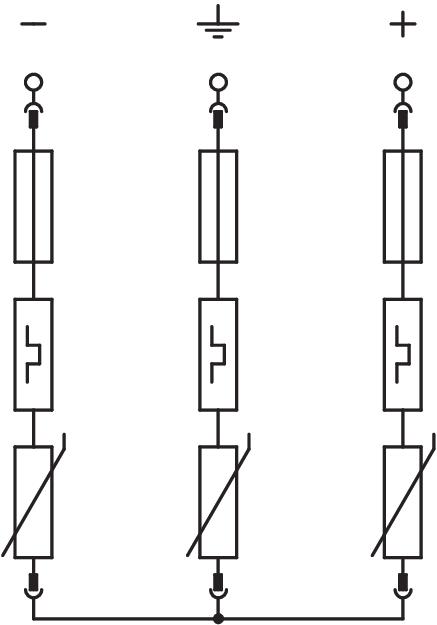

• Pret bojājumiem izturīgs Y veida slēgums lietošanai atb VDE 0100-712 (IEC 50539-12)

• Pārspriegumaizsardzības potenciālu izlīdzināšana atb VDE 0100-443 (IEC 60364-4-44)

• Novadīšanas spēja līdz 40 kA (8/20) katram polam

• Zems DC aizsardzības līmenis: < 2,6 kV (Uoc maks = 600V DC)

• Izlādnis, iespraužams, ar termodinamisku atdalītājbloku un optisku funkciju indikatoru

• Iekapsulēts izlādnis – cinka oksīda varistors – ievietošanai sadalītāju korpusos

Lietojums: PV iekārtas ar atsevišķu zibensaizsardzības iekārtu vai bez tās

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	< 2,6 V
Aizsardzības līmenis dzīsla–zeme	< 2,6 V
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums DC	600 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Ierīces signalizācija	optisks
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	600V DC
Izpildījums	3 polu, PV sistēmām
Izpūtošs	nē
Izstrādājuma sērija	PV-ÜSS

LPZ	1→2
Maksimālā aizsardzība pie ieejas	125 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Maksimumstrāvas aizsardzība tīkla pusē	125
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	20 kA
Piemērots lietošanai ārpus telpām	nē
Polu izpildījums	3
ROHS atbilstība	jā
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
Tālvadības signalizācija	nē
Tīkla tips	citi
Tipa 2 pārbaudes klase	jā

Pieslēgšanas iespējas

Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²

Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	1,0125 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	1,0125 kg CO₂e
