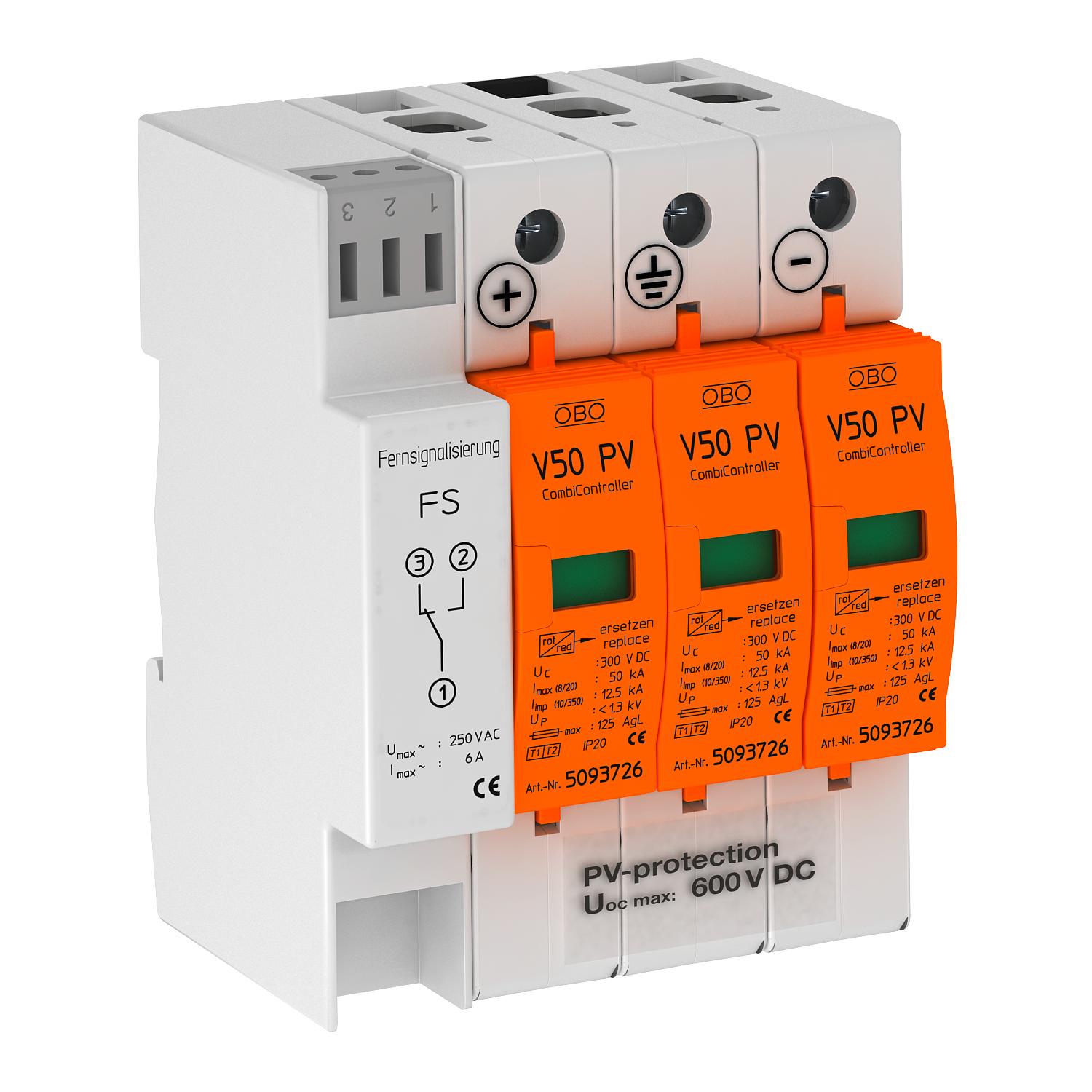

Fotoelektriskais kombinētais novadītājs V50, 600 V, DC ar tālvadības signalizāciju 3 | IP20

Fotoelektriskais kombinētais novadītājs V50, 600 V, DC ar tālvadības signalizāciju

Preces Nr. 5093625 | EAN 4012195709022

Preces Nr. / Tips

Polu izpildījums	3

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

PV iekārtu V50 kombinētais izlādnis, tips 1+2, ar FS kontaktu kā bezpotenciāla pārslēgu

• Pilnībā nokomplektēta iekārta, saspraužams varistora izlādnis ar atdalītājbloku
• Pret bojājumiem izturīgs Y veida slēgums lietošanai atb. VDE 0100-712 (EN 50539-12)
• Pārsprieguma aizsardzības potenciālu izlīdzināšana atb. VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 12,5 kA (10/350) un 50 kA (8/20) katram polam
• Zems DC aizsardzības līmenis: < 2,6 kV un Uoc maks. = 600V DC
• Ar optisku funkciju indikatoru ievietošanai sadalītāju korpusos

Lietojums: PV iekārtas ar atsevišķu zibensaizsardzības iekārtu vai bez tās

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums DC	600 V
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	1,0117 kg CO2e / 1 Gabals
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
FM kontakti	Pārslēgs
Ierīces signalizācija	optisks
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	600V DC
Izpildījums	3 polu, PV sistēmām ar FS
Izpūtošs	nē
LPZ	0→2
Maksimālā aizsardzība pie ieejas	125 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	50 kA
Maksimumstrāvas aizsardzība tīkla pusē	125
Montāžas veids	Montāžas sliede 35 mm

Nominālā noplūdes strāva (8/20 µs)	30 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	30 kA
Polu izpildījums	3
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	jā
Tīkla tips	DC
Tīkla tips TN	nē
Tīkla tips TN-C	nē
Tīkla tips TN-C-S	nē
Tīkla tips TN-S	nē
Tīkla tips TT	nē
Tīkla tips, cits	nē
Tīkla tips, DC	jā
Tīkla tips, IT	nē
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
Zibens impulsa strāva (10/350 μs)	12,5 kA
