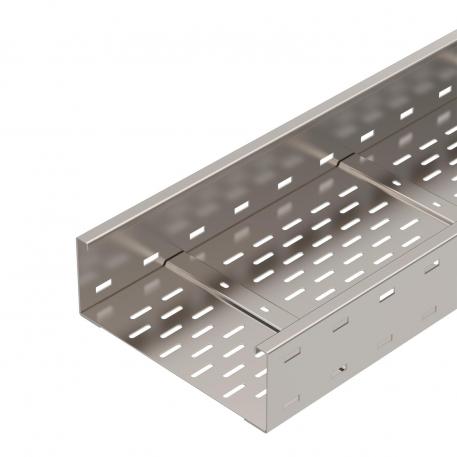

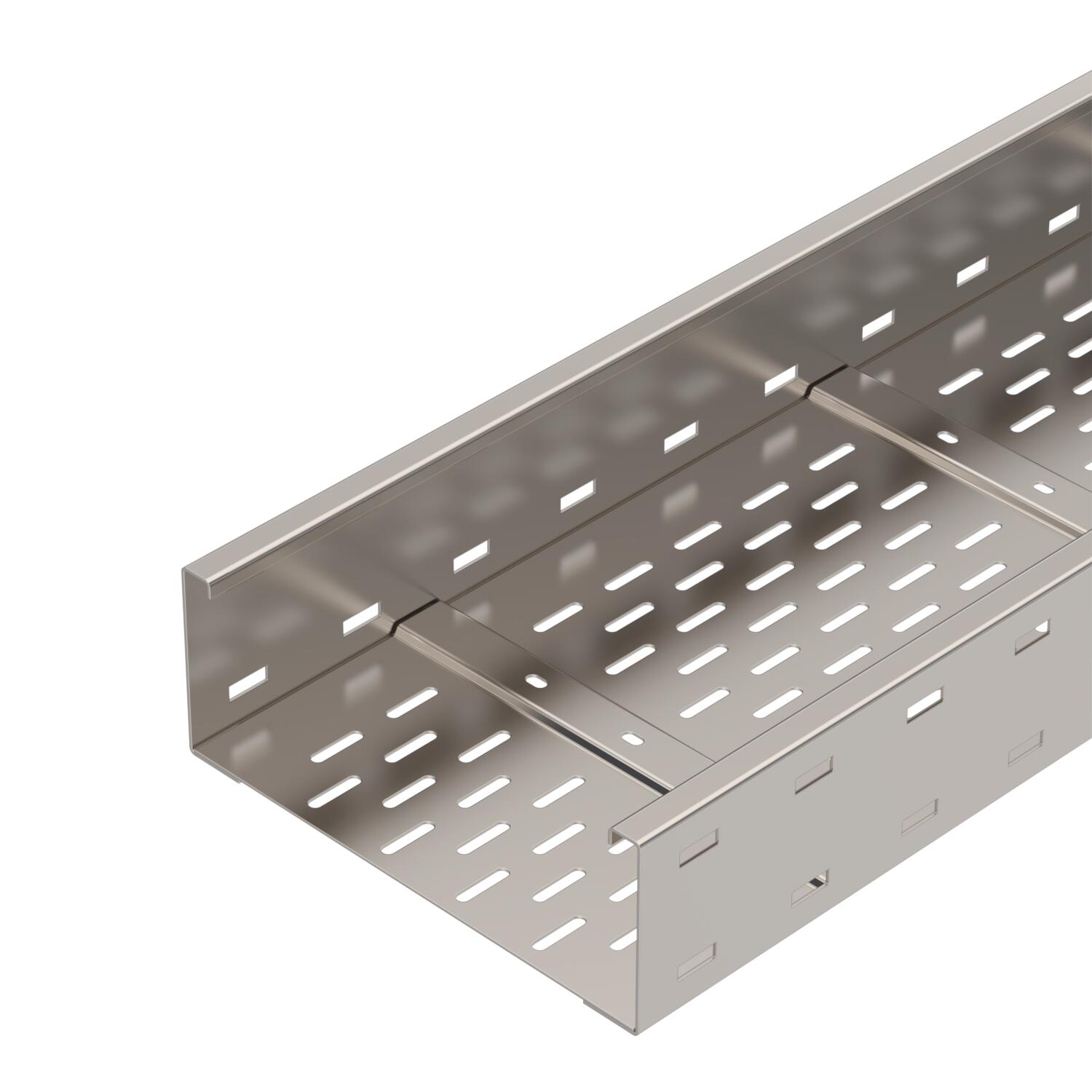

Gara laiduma kabeļu rene WKSG 110 A2

Preces Nr. 6098165 | EAN 4012195683513

nē
6000 mm
2 mm
Produkta apraksts
Produkta apraksts
Gara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.

  • Magnētiskā ekranējuma efektivitāte
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Gara laiduma kabeļu rene, malas augstums 110 mm
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)
Tehniskie dati

Tehniskie dati

Derīgais šķērsgriezums 30500 mm²
Derīgais šķērsgriezums 305 cm²
Funkciju nodrošināšana nē
Gara laiduma izpildījums jā
Grīdā izveidotas atveres montāžas vajadzībām jā
Izmēri 110 X 300
Izmērs 110x300x6000
Izstrādājuma sērija WKSG sērija
Kabeļu nesošās sistēmas savienotāju veids skrūvēts
Krāsa tērauda
Lietderīgais garums 6000 mm
Loksnes biezums 2 mm
Magnētiskā ekranējuma efektivitāte ar vāku 50 dB
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB
Materiāls Nerūsējošais tērauds 1.4301
Nerūsējošs tērauds, kodināts nē
ROHS atbilstība jā
Sānu caurumi jā
Savienotāja izpildījums bez savienotāja
Virsma neizolēts, apstrādāts

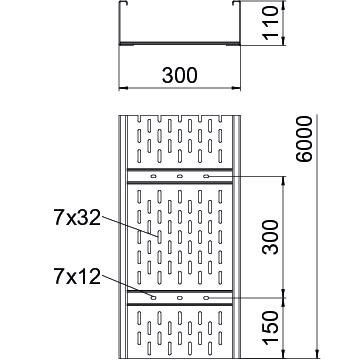

Izmēri

Augstums 110 mm
Garums 6000 mm
Izmērs B 300 mm
Izmērs L 6000 mm
Platums 300 mm

Noslodze

Balstu atstatums 3,0 m 2,5 kN/m
Balstu atstatums 3,5 m 2,01 kN/m
Balstu atstatums 4,0 m 1,6 kN/m
Balstu atstatums 4,5 m 1,32 kN/m
Balstu atstatums 5,0 m 1,1 kN/m
Balstu atstatums 6,0 m 0,75 kN/m
Balstu atstatums 7,0 m 0,45 kN/m
Balstu atstatums 8,0 m 0,2 kN/m

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 41,4816 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP) 41,4816 kg CO₂e
Declared Unit Metrs
Declared Unit Quantity 1

Tehniskie dati

WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma

WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Funkciju nodrošināšana Garums Platums Loksnes biezums Preces Nr. Daudzums mazākā pārd. vien.
WKSG 120 A2 nē 6000 mm 200 mm 2 mm 6098161
6 m
WKSG 130 A2 nē 6000 mm 300 mm 2 mm 6098165
6 m
WKSG 140 A2 nē 6000 mm 400 mm 2 mm 6098169
6 m
WKSG 150 A2 nē 6000 mm 500 mm 2 mm 6098173
6 m
WKSG 160 A2 nē 6000 mm 600 mm 2 mm 6098177
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni A2 Vāks ar grozāmu aizbīdni A2 WDRL 1116 30 A2 6227362
3 m
Garenais savienotājs A2 Garenais savienotājs A2 WRVL 110 A2 6091229
2 Gabals
Leņķa savienotājs 110 A2 Leņķa savienotājs 110 A2 WRWVK 110 A2 6091393
2 Gabals
Šarnīru savienojums A2 Šarnīru savienojums A2 WRGV 110 A2 6091338
2 Gabals
Starpsiena 85 A2 Starpsiena 85 A2 TSG 85 A2 6062173
3 m
