Gara laiduma kabeļu trepes WKLG 110 A4
Preces Nr. 6311227 | EAN 4012195866282
- Produkta apraksts
-

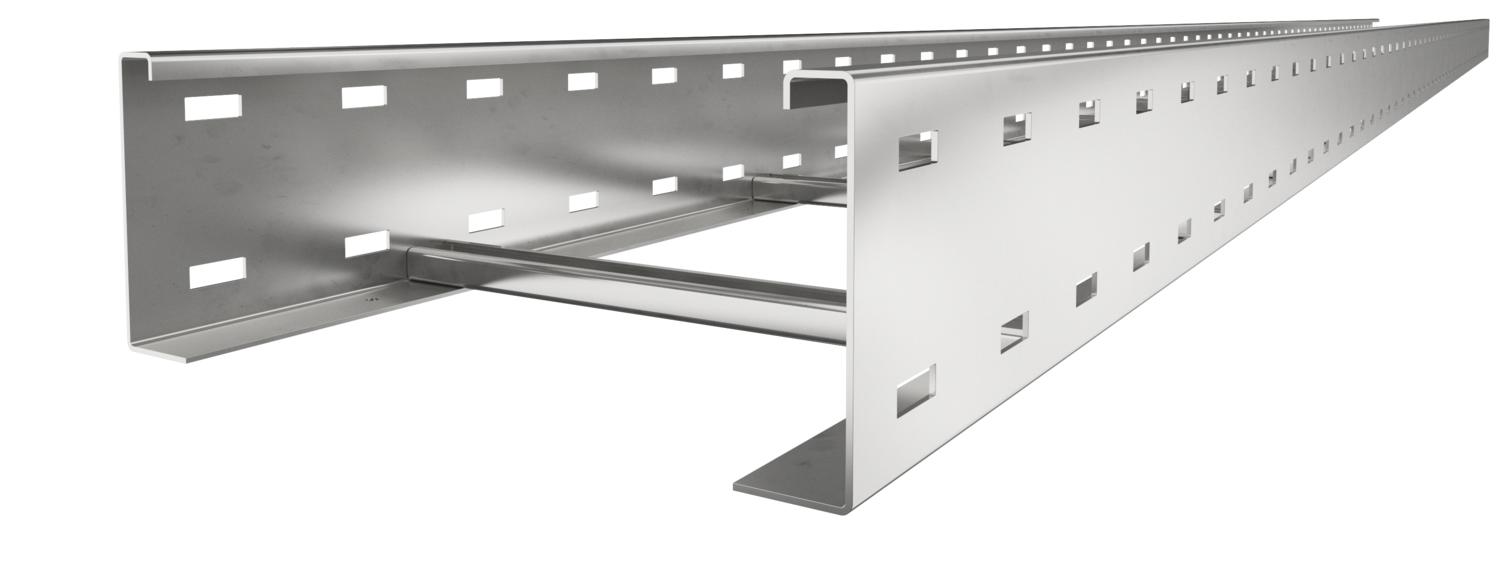

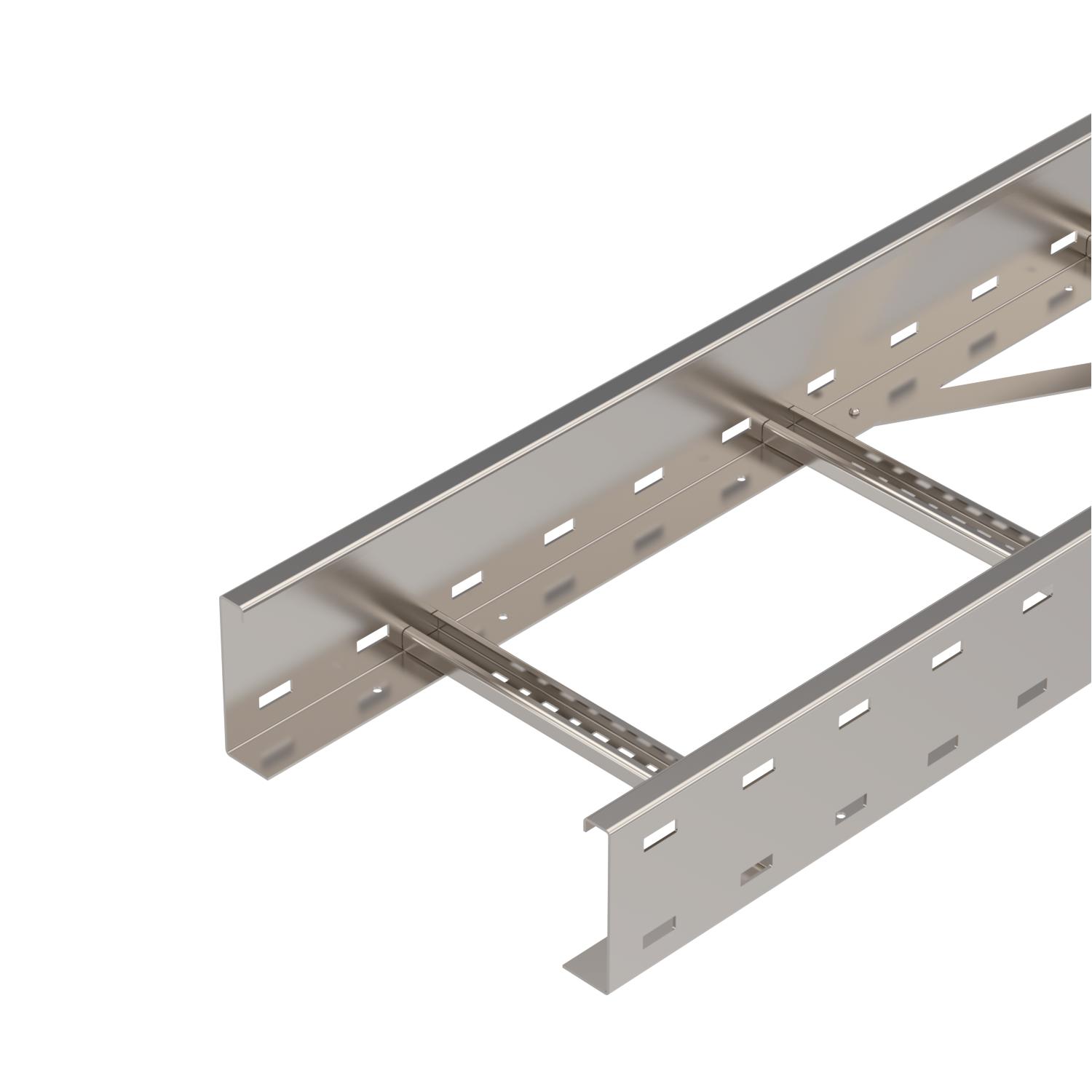

Produkta aprakstsGara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Derīgais šķērsgriezums 281 cm² Derīgais šķērsgriezums 28100 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Izmērs 110x300x6000 Izstrādājuma sērija WKLG sērija Krāsa tērauda Materiāls Nerūsējošais tērauds 1.4571 Metāla biezums 2 mm Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Sānu caurumi jā Sānu malas konstrukcija Profils (atvērts) Spraišļa stiprinājums kniedēts no abām pusēm Spraišļu izpildījums Caurumots profils Virsma neizolēts, apstrādāts Izmēri

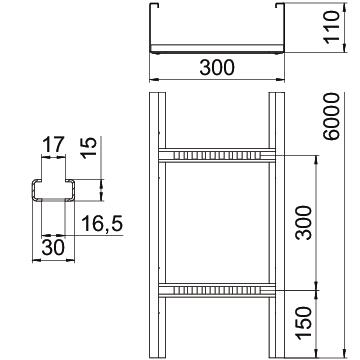

Augstums 110 mm Garums 6000 mm Izmērs B 300 mm Izmērs L 6000 mm Platums 300 mm Spraišļa atveres izmērs 17,00 Noslodze
Balstu atstatums 3,0 m 2,3 kN/m Balstu atstatums 3,5 m 1,9 kN/m Balstu atstatums 4,0 m 1,6 kN/m Balstu atstatums 4,5 m 1,33 kN/m Balstu atstatums 5,0 m 1,1 kN/m Balstu atstatums 6,0 m 0,8 kN/m Balstu atstatums 7,0 m 0,4 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 29,3575 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 29,3575 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs A4
WRVL 110 A4 6091234 2 Gabals
Leņķa savienotājs 110 A4
WRWVK 110 A4 6091397 2 Gabals
Šarnīru savienojums A4
WRGV 110 A4 6091343 2 Gabals - Lejupielādes
-
