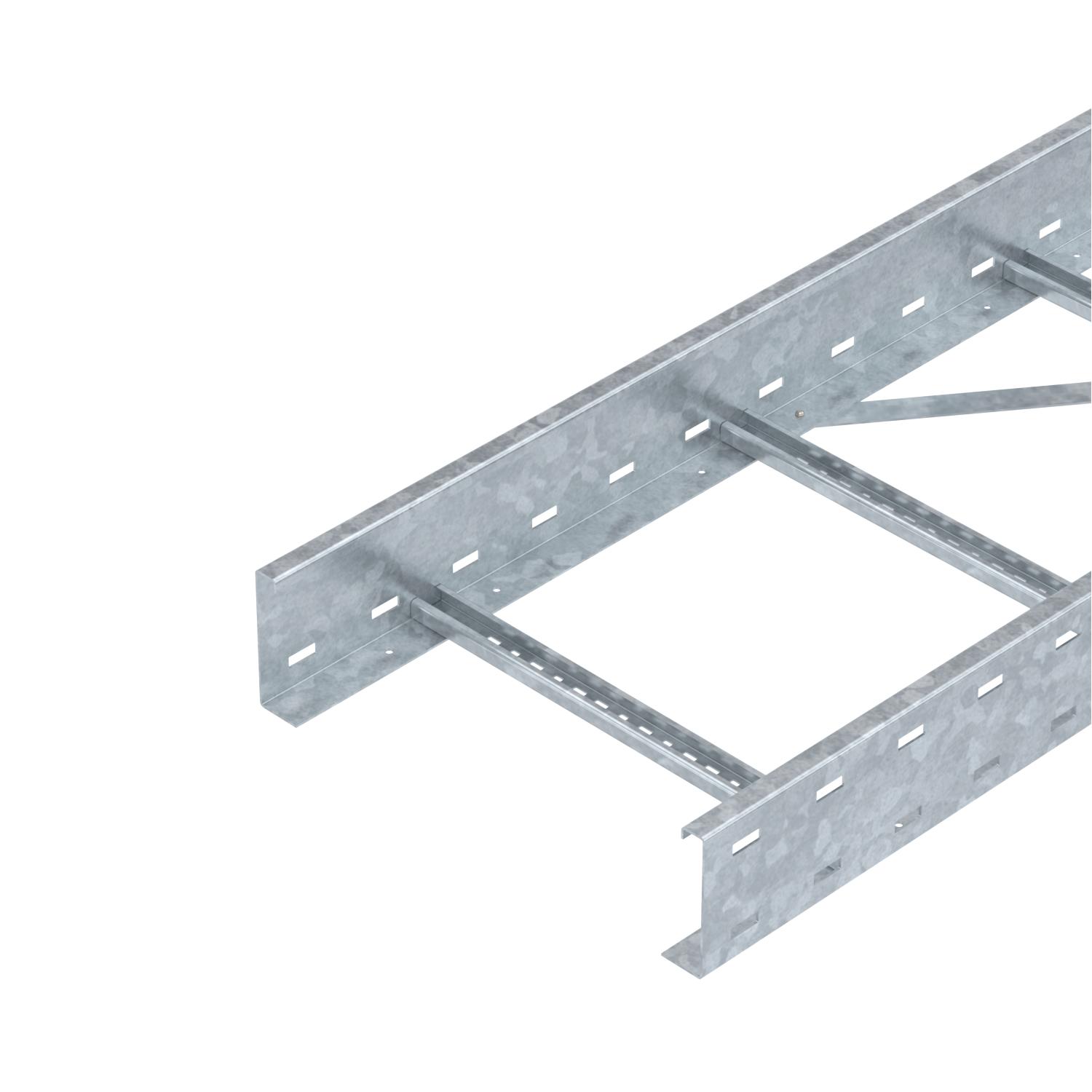

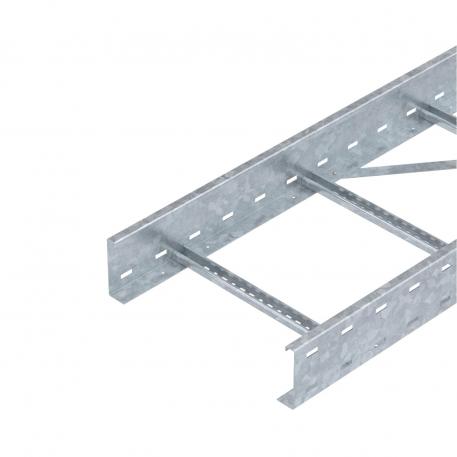

Gara laiduma kabeļu trepes WKLG 110 FT
Preces Nr. 6311067 | EAN 4012196883455
- Produkta apraksts
-
Produkta aprakstsGara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Derīgais šķērsgriezums 37600 mm² Derīgais šķērsgriezums 376 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Izmēri 110 x 400 Izmērs 110x400x6000 Izstrādājuma sērija WKLG sērija Krāsa cinks Materiāls Tērauds Metāla biezums 2 mm Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Sānu caurumi jā Sānu malas konstrukcija Profils (atvērts) Spraišļa stiprinājums kniedēts no abām pusēm Spraišļu izpildījums Caurumots profils Virsma karsti cinkots Izmēri

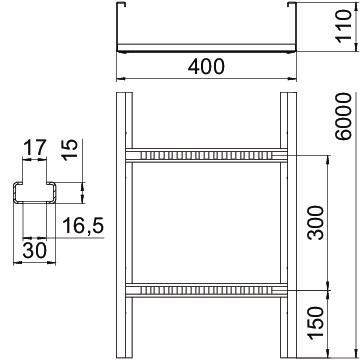

Augstums 110 mm Garums 6000 mm Izmērs B 400 mm Izmērs L 6000 mm Platums 400 mm Spraišļa atveres izmērs 17,00 Noslodze
Balstu atstatums 3,0 m 2,9 kN/m Balstu atstatums 3,5 m 2,48 kN/m Balstu atstatums 4,0 m 2,1 kN/m Balstu atstatums 4,5 m 1,78 kN/m Balstu atstatums 5,0 m 1,5 kN/m Balstu atstatums 6,0 m 1 kN/m Balstu atstatums 7,0 m 0,7 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 13,9983 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 13,9983 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni DD
WDRL 1116 40 DD 6227608 3 m
Garenais savienotājs FT
WRVL 110 FT 6091180 2 Gabals
Aizsargvāciņš
SKHW 110 OR 6310398 20 Pāris
Šarnīru savienojums FT
WRGV 110 FT 6091334 2 Gabals
Starpsiena 85 DD
TSG 85 DD 6062331 3 m
90° līkums 110 FT
WLB 90 114 FT 6312454 1 Gabals
T veida atzarojums 110 FT
WLT 1140 FT 6312748 1 Gabals
Krustojums 110 FT
WLK 1140 FT 6312950 1 Gabals - Lejupielādes
-
Datu lapa WKLG 1140 FT / 6311067 , 0.28MB , pdfES Atbilstības deklarācija WKLG 1140 FT / 6311067 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija WKLG 1140 FT / 6311067 , 0.09MB , pdfREACH Atbilstības deklarācija WKLG 1140 FT / 6311067 , 0.12MB , pdfRoHS Atbilstības deklarācija WKLG 1140 FT / 6311067 , 0.13MB , pdfProdukta vides deklarācija (EPD) WKLG 1140 FT / 6311067 , 2.03MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
