Grīdas kontaktligzda UDHOME-ONE, bez izgriezuma grīdas segumā, brīvi aprīkojama, misiņš, dekoratīvā plāksnīte: Marygold
Preces Nr. 7368224 | EAN 4012197382353
- Produkta apraksts
-

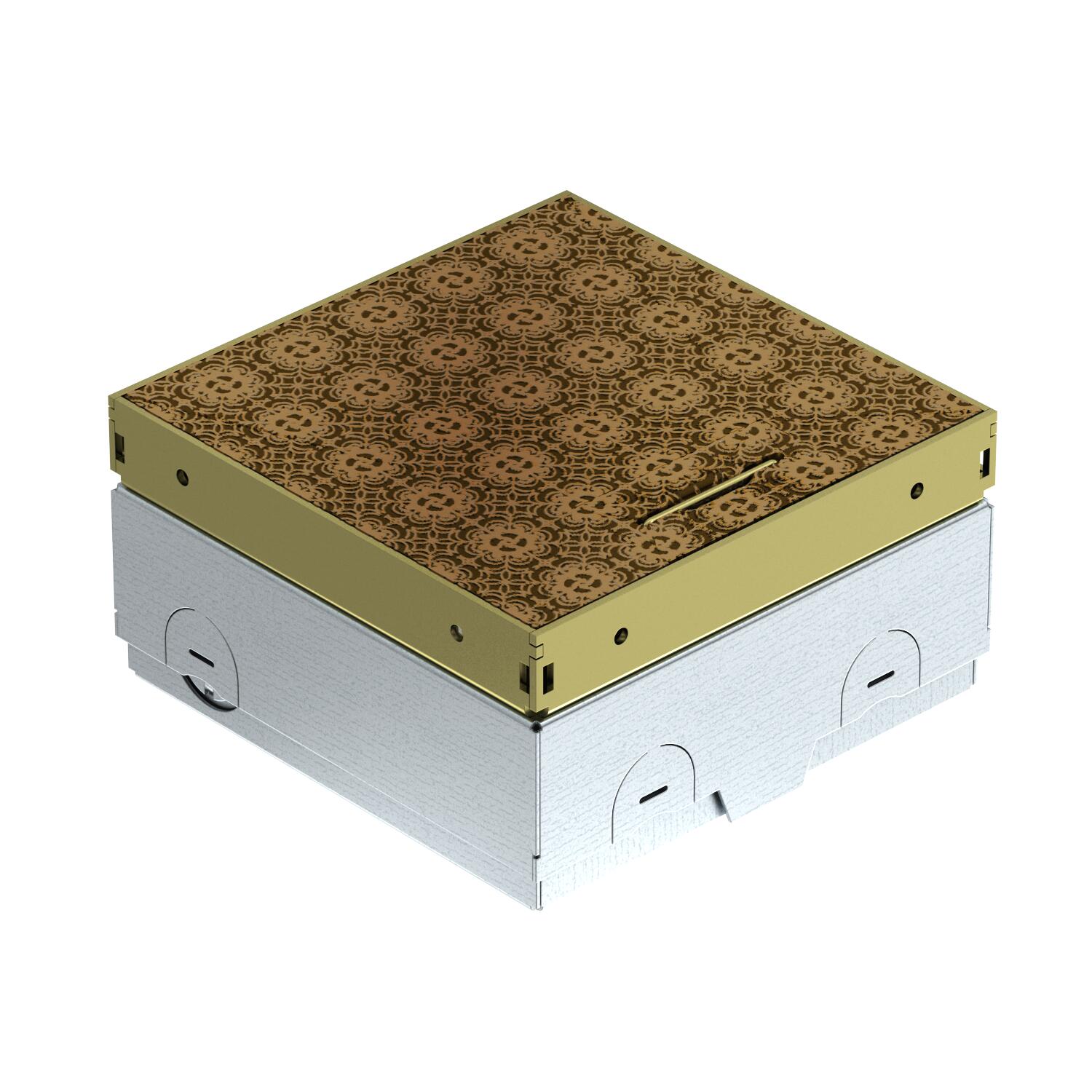

Produkta aprakstsKvadrātveida grīdas kontaktligzda izmantošanai sistēmas grīdās un betona grīdās ar sauso kopšanu iekštelpās. Iebūvējams korpuss ar sagatavotām ieejas atverēm cauruļu (M20/M25) montāžai. Augšējā daļa ar 4 augstuma regulēšanas balstiem ir noregulējama atbilstoši grīdas seguma augšmalai. Minimālais uzstādīšanas dziļums ir 75 mm, izlīdzināšanas diapazons + 30 mm. Grīdas segumā redzams ietvars un vāks no misiņa. Vāks ar dekoratīvu plāksni Marygold. Slodzes izturība 15 kN lietotā stāvoklī nav garantēta. Tukšs korpuss Modul 45® montāžas ierīcei un datu buksei. Montāžas vieta datu buksei piegādes stāvoklī ir noslēgta ar nosegplāksni.
-
- Tehniskie dati
-
Tehniskie dati

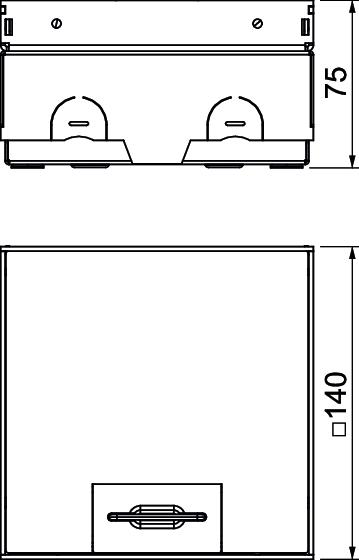

Aizsardzības pakāpes IK kods IK10 Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Aizsardzības veids (IP) neizmantotā stāvoklī IP40 Aprīkojums Tukšs korpuss Ar izgriezumu grīdas segumam nē Atļaujas VDE Atvēršanas mehānisms Roktura skava Augstums 75 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 9,3489 kg CO2e / 1 Gabals Garums 140 mm Grīdas augstums maks. 105 mm Grīdas augstums min. 75 mm Grīdas kopšana sauss Grīdas seguma aizsardzības rāmis nē Iebūvējamo ierīču skaits 2 Iekārtas stiprinājums ierīču kārbu nostiprināšanai nē Iespējams iemontēt blīvi nē Izmērs 140x140x75 Izpildījums kvadrātisks Kabeļu izvada izpildījums Pagriežams kabeļa izvads Lielas slodzes versija nē Pielietojums izmantošanas stāvoklī 6.101.1 sausā grīdas kopšana Pielietojums neizmantotā stāvoklī 6.101.1 sausā grīdas kopšana Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots dubulto grīdu montāžai jā Piemērots iebūvēšanai dobās grīdās jā Piemērots mitrajai kopšanai nē Piemērots zemgrīdas kanālam nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums nē Platums 140 mm Vertikālā slodze, liels laukums līdz 15 000 N Vertikālā slodze, mazs laukums līdz 3 000 N - Visi tipi
- Lejupielādes
-
ES Atbilstības deklarācija UDHOME-ONE GM D1 / 7368224 , 0.13MB , pdfMontāžas instrukcija Floor socket UDHOME-ONE M45 , 10.40MB , pdf
