HW dobo sienu elektronikas kārba 61, hermētiska
Preces Nr. 2003826 | EAN 4012196865499
- Produkta apraksts
-

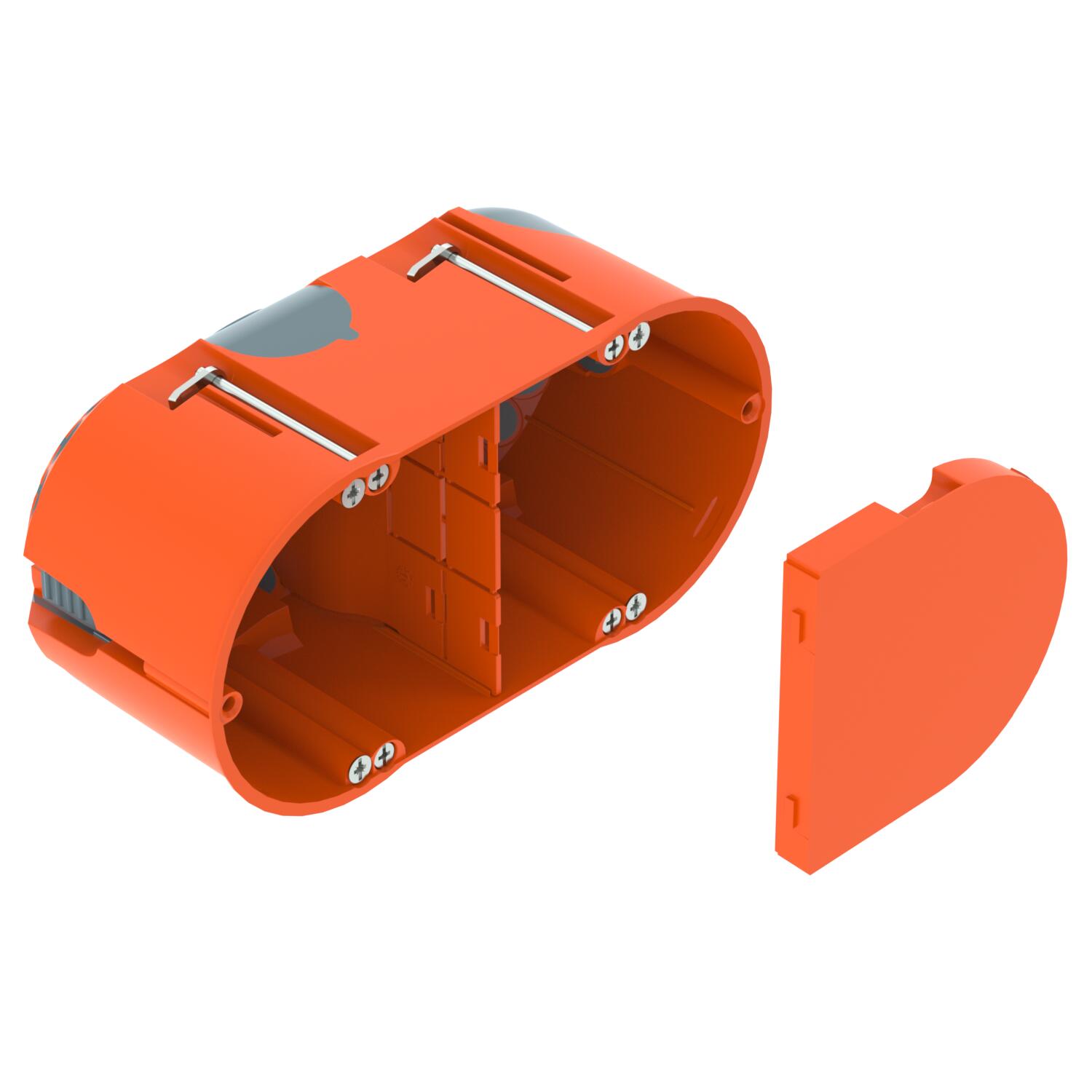

Produkta aprakstsDobās sienas elektronikas kārba ar membrānas tipa ievadiem, vāku un starpsienu, izmantošanai dobās sienās ar iebūves dziļumu vismaz 61 mm un plākšņu biezumu 5 - 40 mm.
• 6 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 4 kombinēti cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi NYM vadiem 3 x 1,5 mm²
• 2 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 5 x 2,5 mm² vai 7 x 1,5 mm²
• hermētisks savienojums ar citām ierīču kārbām ar savienojuma balstu tipu ZH 11-V
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP30 Ar skrūvēm jā Balsti Savienojuma balsts caurules diametram 20/25 mm Forma ovāls Frēzējamā cauruma diametrs 68 mm Hermētisks jā Ieliktņu skaits 2 Ierīces skrūvju attālums 61 mm Ierīču stiprinājums Skrūves Ievadu skaits 14 Izmērs 142x71 Kabeļu ievadi 3 x 1,5 mm² 4 Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm² 2 Kabeļu ievadi 5 x 2,5 mm² / 7 x 1,5 mm² 2 Kabeļu ievadi mazam spriegumam 2 Kombinētie ievadi Ø 20 / 25 mm 4 Korpusa caurvada veids Ievades membrāna Krāsa oranžs/pelēks Materiāls Polipropilēns/termoplastisks elastomērs Nesatur halogēnus jā Nominālais diametrs maks. 2,5 mm² Nominālais diametrs min. 1,5 mm² Nominālais spriegums 400 V Piemērots plāksnēm ar biezumu maks. 40 mm Piemērots plāksnēm ar biezumu min. 5 mm Triecienizturīgs nē ugunsizturīgs atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C Vāka nostiprināšana uzliekams un nofiksējams Vāks oranžs Izmēri

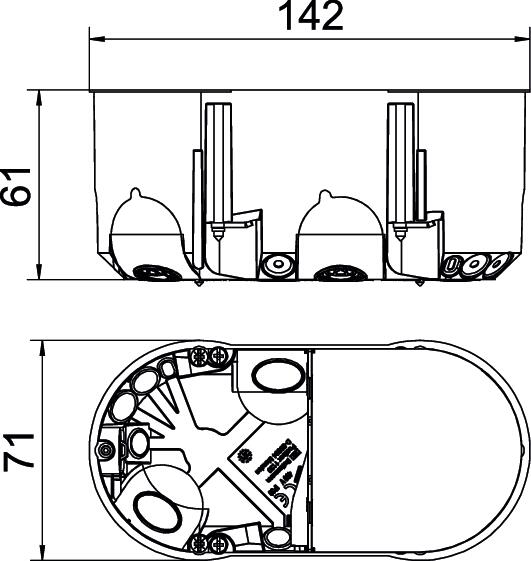

Augstums 61 mm Garums 142 mm Platums 71 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,2004 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 0,2004 kg CO₂e Declared Unit (LCA) Gabals Declared Unit Quantity (LCA) 1 - Visi tipi
- Lejupielādes
-
Datu lapa HE 61-DV-L / 2003826 , 0.19MB , pdfES Atbilstības deklarācija HE 61-DV-L / 2003826 , 0.12MB , pdfREACH Atbilstības deklarācija HE 61-DV-L / 2003826 , 0.13MB , pdfRoHS Atbilstības deklarācija HE 61-DV-L / 2003826 , 0.13MB , pdfMontāžas instrukcija Montāžas instrukcija HW dobo sienu kārbām , 8.26MB , pdf
