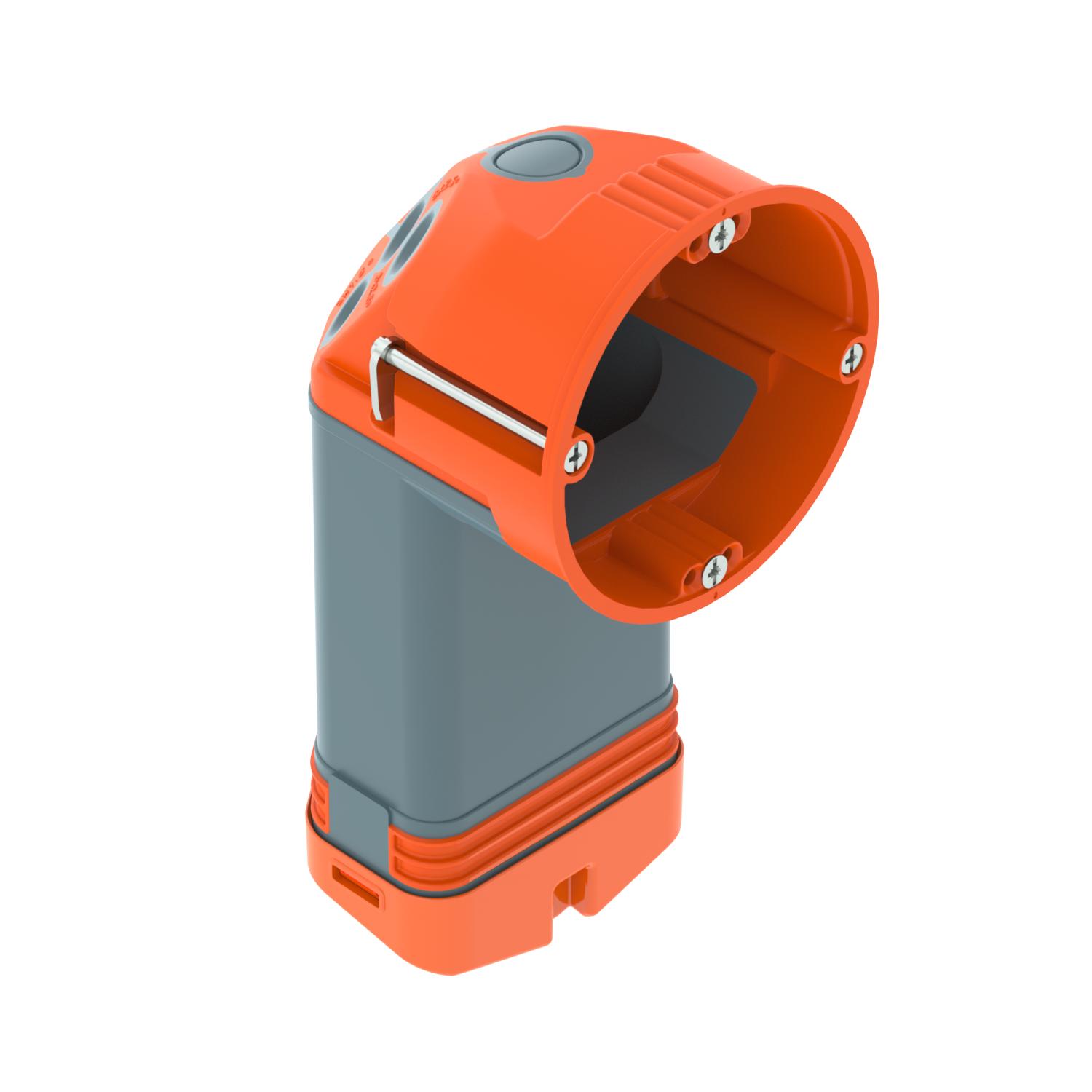

HW dobo sienu elektronikas kārba 74 hermētiska, ar elastomēra maisiņu
Preces Nr. 2003828 | EAN 4012197276676
- Produkta apraksts
-
Produkta aprakstsDobās sienas elektronikas kārba ar membrānas tipa ievadiem un papildu kabeļu izvilkšanas vietai, izmantošanai dobās sienās ar iebūves dziļumu vismaz 75 mm un plākšņu biezumu 5 - 35 mm.
• 2 x 3 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 2 ievadi NYM vadiem 3 x 1,5 mm²
• 2 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 5 x 2,5 mm² vai 7 x 1,5 mm²
• 2 kombinētais cauruļu ievads Ø 20 un 25 mm kabeļu izvilkšanas vietas apakšā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP30 Ar skrūvēm jā Balsti Savienojuma balsts caurules diametram 20/25 mm Diametrs 68 mm Forma Citi Frēzējamā cauruma diametrs 68 mm Hermētisks jā Ieliktņu skaits 1 Ierīču stiprinājums Skrūves Ievadu skaits 8 Kabeļu ievadi 3 x 1,5 mm² 2 Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm² 2 Kabeļu ievadi 5 x 2,5 mm² / 7 x 1,5 mm² 2 Kombinētie ievadi Ø 20 / 25 mm 2 Korpusa caurvada veids Ievades membrāna Krāsa oranžs/pelēks Materiāls Polipropilēns/termoplastisks elastomērs Nesatur halogēnus jā Nominālais diametrs maks. 2,5 mm² Nominālais diametrs min. 1,5 mm² Nominālais spriegums 400 V Piemērots plāksnēm ar biezumu maks. 35 mm Piemērots plāksnēm ar biezumu min. 5 mm Triecienizturīgs nē ugunsizturīgs atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C Vāka nostiprināšana Skrūves Vāka skrūvju attālums 61 mm Izmēri

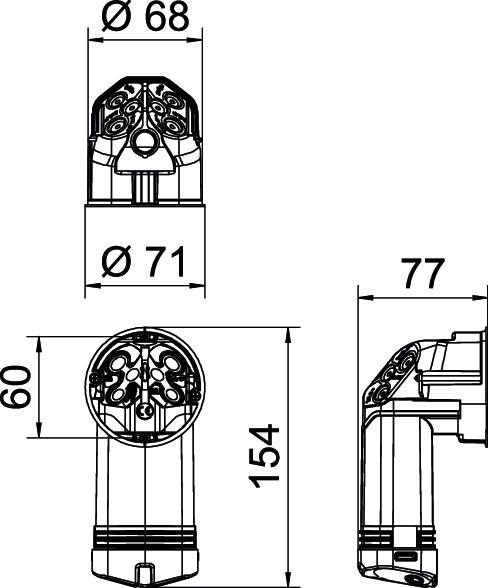

Augstums 77 mm Garums 154 mm Platums 71 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,2212 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 0,2212 kg CO₂e Declared Unit (LCA) Gabals Declared Unit Quantity (LCA) 1 - Visi tipi
- Lejupielādes
-
Datu lapa HE 74-L / 2003828 , 0.28MB , pdfES Atbilstības deklarācija HE 74-L / 2003828 , 0.12MB , pdfREACH Atbilstības deklarācija HE 74-L / 2003828 , 0.12MB , pdfRoHS Atbilstības deklarācija HE 74-L / 2003828 , 0.12MB , pdfMontāžas instrukcija Montāžas instrukcija HW dobo sienu kārbām , 8.26MB , pdf
