HW dobo sienu sienas izvada kārba, hermētiska
Preces Nr. 2003832 | EAN 4012197246303
- Produkta apraksts
-

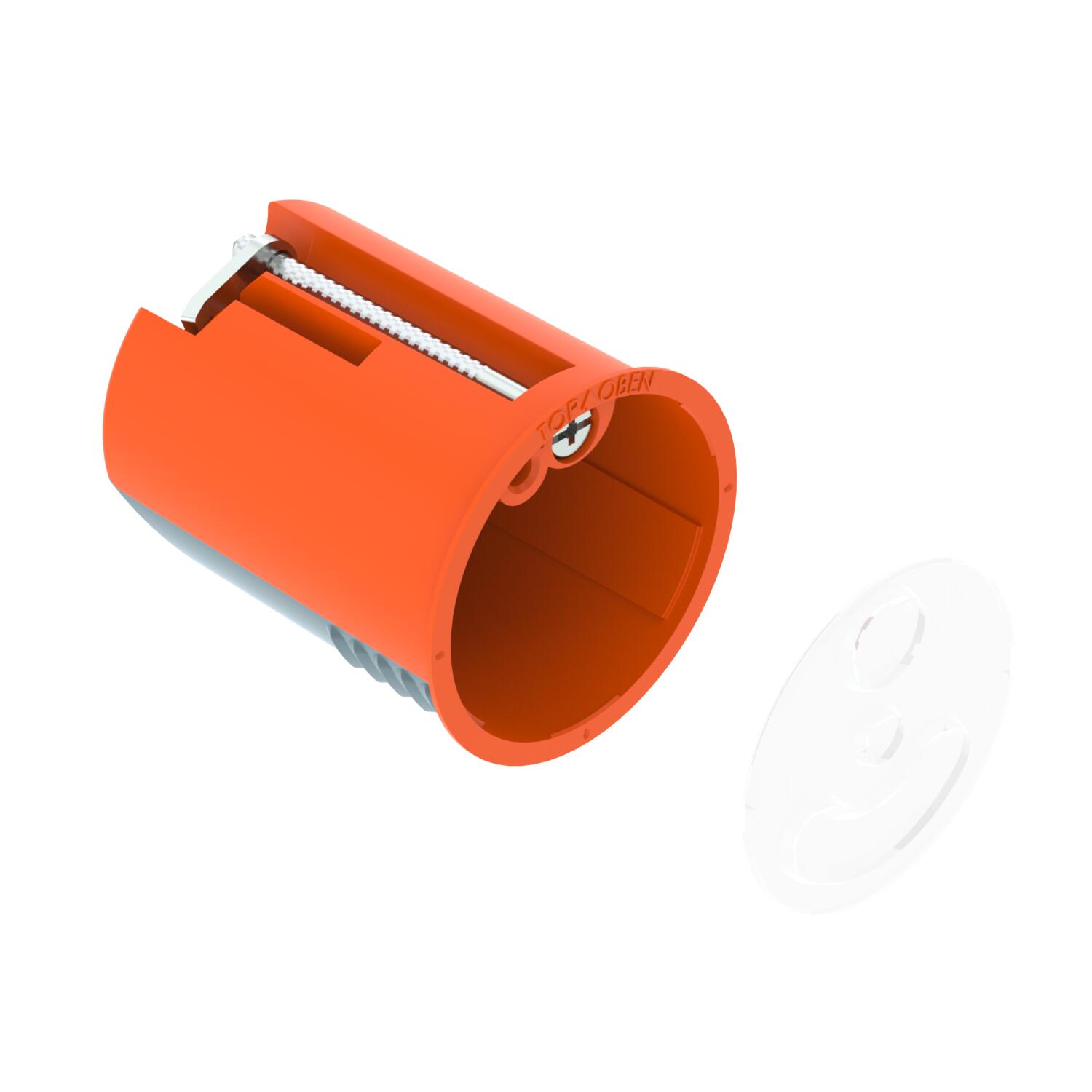

Produkta aprakstsHermētiska sienas izvades kārba dobām sienām, sienas apgaismojuma vai skaļruņu montāžai. Ar vāku.
• 1 ievads NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 1 ievads NYM vadiem 3 x 1,5 mm²
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
-
- Tehniskie dati
-
Tehniskie dati

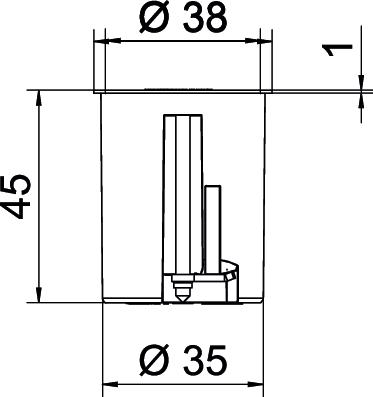

Aizsardzības veids IP30 Ar naglas apskavu nē Ar skrūvēm nē Atveres veids NYM vadi un caurule Augstums 45 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,0367 kg CO2e / 1 Gabals Diametrs 38 mm Forma apaļš Frēzējamā cauruma diametrs 35 mm Garums 38 mm Hermētisks jā Ierīču stiprinājums Skrūves Ievadu skaits 2 Izmērs Ø38, H45 Kabeļu ievadi 3 x 1,5 mm² 1 Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm² 1 Korpusa caurvada veids Ievades membrāna Krāsa oranžs/pelēks Materiāls Polipropilēns/termoplastisks elastomērs Nesatur halogēnus jā Nominālais diametrs maks. 1,5 mm² Nominālais diametrs min. 1,5 mm² Nominālais spriegums 400 V Piemērots plāksnēm ar biezumu maks. 40 mm Piemērots plāksnēm ar biezumu min. 5 mm Triecienizturīgs nē ugunsizturīgs atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C Vāka nostiprināšana uzliekams un nofiksējams Vāks balts - Visi tipi
- Lejupielādes
-
Datu lapa HG 45-WA-LD / 2003832 , 0.17MB , pdfSkrejlapa Hohlwanddosen , 0.56MB , pdfES Atbilstības deklarācija HG 45-WA-LD / 2003832 , 0.13MB , pdfREACH Atbilstības deklarācija HG 45-WA-LD / 2003832 , 0.12MB , pdfRoHS Atbilstības deklarācija HG 45-WA-LD / 2003832 , 0.13MB , pdfZīmes atļauja VDE zīmes atļauja HG 45-WA-LD , 0.26MB , pdfMontāžas instrukcija Montāžas instrukcija HW dobo sienu kārbām , 8.26MB , pdf
