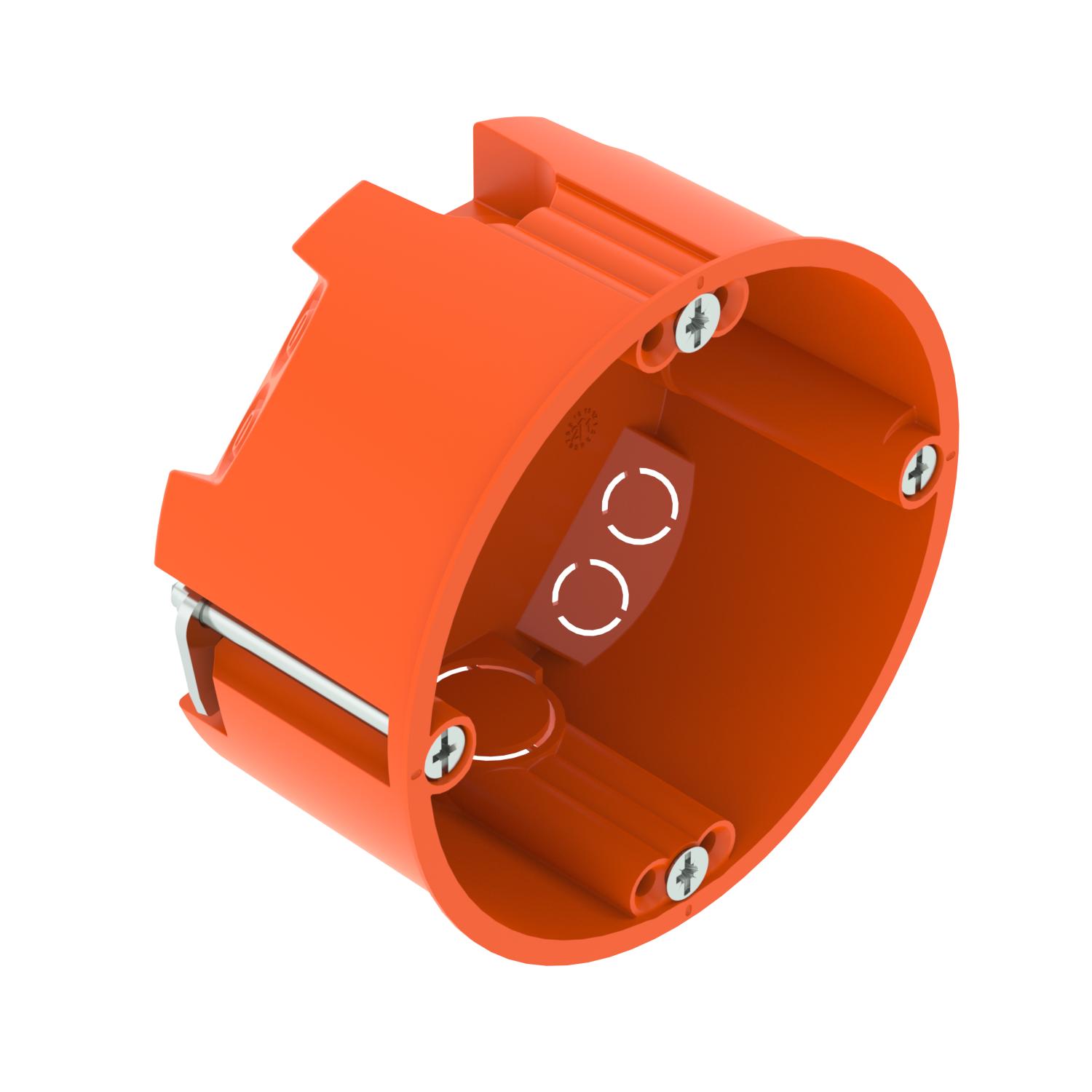

HW ierīču kārba dobai sienai 35 35 | 68 | 68 | | 6

HW ierīču kārba dobai sienai 35

Preces Nr. 2003800 | EAN 4012196687060

Preces Nr. / Tips	2003800 / HG 35

Augstums	35 mm

Diametrs	68 mm

Frēzējamā cauruma diametrs	68 mm

Ievadu skaits	6

Produkta apraksts

Produkta apraksts

Ierīču kārbas dobai sienai izmantošanai dobās sienās ar iebūves dziļumu vismaz 35 mm un plākšņu biezumu 5 - 28 mm.

• 2 x 3 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 4 ievadi NYM vadiem 3 x 1,5 mm
• 2 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• savienojums ar citām ierīču kārbām tips HG 35 ar savienojuma balstu tipu ZH 11-V
piegādes piederumi: 10 x savienojuma balsti tips ZH 11-V
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Ar skrūvēm	jā
Atveres veids	NYM vadi un datu pārraides kabeļi
Augstums	35 mm
Balsti	Savienojuma balsts
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,064 kg CO2e / 1 Gabals
Diametrs	68 mm
Forma	apaļš
Frēzējamā cauruma diametrs	68 mm
Hermētisks	nē
Ieliktņu skaits	1
Ierīču stiprinājums	Skrūves
Ievadu skaits	6

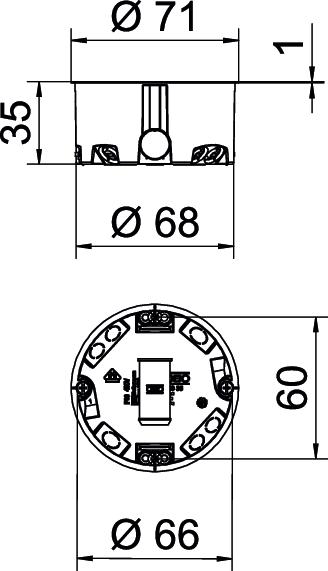

Izmērs	Ø68mm, H35mm
Kabeļu ievadi 3 x 1,5 mm²	4

Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm²	2
Korpusa caurvada veids	Izlaušanas atvere
Krāsa	oranžs
Materiāls	Polipropilēns
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Piemērots plāksnēm ar biezumu maks.	28 mm
Piemērots plāksnēm ar biezumu min.	5 mm
Triecienizturīgs	nē
ugunsizturīgs	atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C
Vāka nostiprināšana	Skrūves
Vāks	bez

Visi tipi

Visi tipi

Tips	Augstums	Diametrs	Frēzējamā cauruma diametrs	Ievadu skaits	Preces Nr.	Daudzums	mazākā pārd. vien.
HG 35	35 mm	68 mm	68 mm	6	2003800	Gabals	300 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
HW izlīdzinošais gredzens	ZH 68-AR	2003840	Gabals	500 Gabals
HW apmetuma izlīdzināšanas gredzens 10	ZH 10-AR	2003842	Gabals	25 Gabals
HW apmetuma izlīdzināšanas gredzens 20	ZH 20-AR	2003844	Gabals	25 Gabals
HW savienojuma balsti dobo sienu kārbām	ZH 11V	2003846	Gabals	500 Gabals
Iekšpusē esošs vāks ierīču kārbai dobai sienai	ZH 60-ID	2003848	Gabals	500 Gabals
