HW ierīču kārba dobai sienai 47, dubulta 47 | | 68 | 20/25 mm | 12

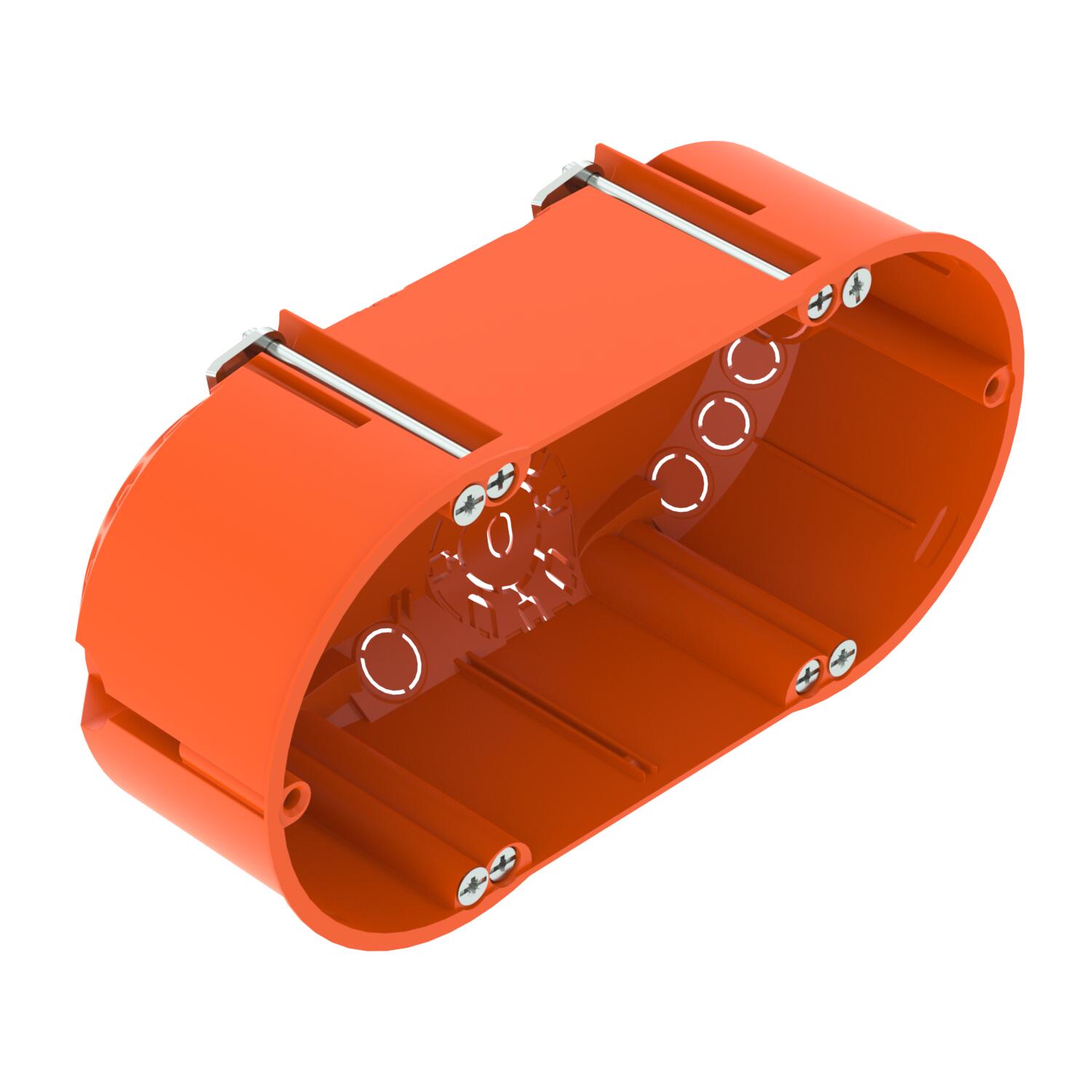

HW ierīču kārba dobai sienai 47, dubulta

Preces Nr. 2003822 | EAN 4012196863945

Preces Nr. / Tips	2003822 / HG 47-DV

Augstums	47 mm

Frēzējamā cauruma diametrs	68 mm

caurules diametram	20/25 mm

Ievadu skaits	12

Produkta apraksts

Produkta apraksts

Dubulta ierīču kārba dobai sienai izmantošanai dobās sienās ar iebūves dziļumu vismaz 47 mm un plākšņu biezumu 5 - 40 mm.

• 6 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 4 kombinēti cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi NYM vadiem 3 x 1,5 mm
• 2 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 5 x 2,5 mm² vai 7 x 1,5 mm²
• savienojums ar citām ierīču kārbām ar savienojuma balstu tipu ZH 11-V
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Ar skrūvēm	jā
Atveres veids	NYM-vadi, datu pārraides kabeļi un caurule
Balsti	Savienojuma balsts
caurules diametram	20/25 mm
Forma	ovāls
Frēzējamā cauruma diametrs	68 mm
Hermētisks	nē
Ieliktņu skaits	2
Ierīču stiprinājums	Skrūves
Ievadu skaits	12
Izmērs	142x71
Kabeļu ievadi 3 x 1,5 mm²	4
Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm²	2
Kabeļu ievadi 5 x 2,5 mm² / 7 x 1,5 mm²	2

Kombinētie ievadi Ø 20 / 25 mm	4
Korpusa caurvada veids	Izlaušanas atvere
Krāsa	oranžs
Materiāls	Polipropilēns
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Piemērots plāksnēm ar biezumu maks.	40 mm
Piemērots plāksnēm ar biezumu min.	5 mm
Triecienizturīgs	nē
ugunsizturīgs	atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C
Vāka nostiprināšana	Skrūves
Vāks	bez

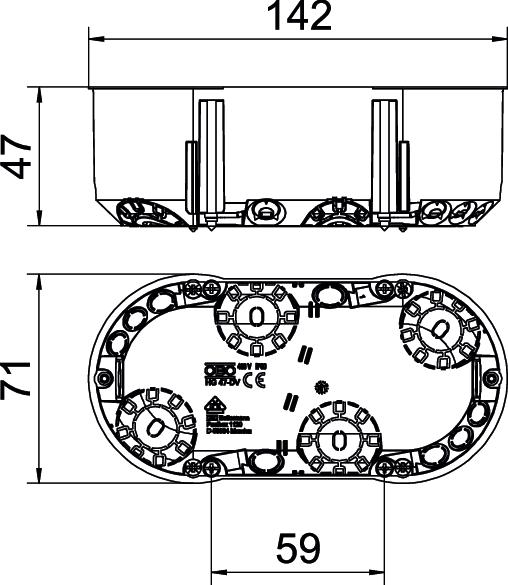

Izmēri

Augstums	47 mm
Garums	142 mm

Platums	71 mm

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,1446 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	0,1446 kg CO₂e
