Piezīme: Šī prece vairs netiek ražota. Aktuālās preces varat atrast šeit: 2003802 / HW ierīču kārba dobai sienai 47

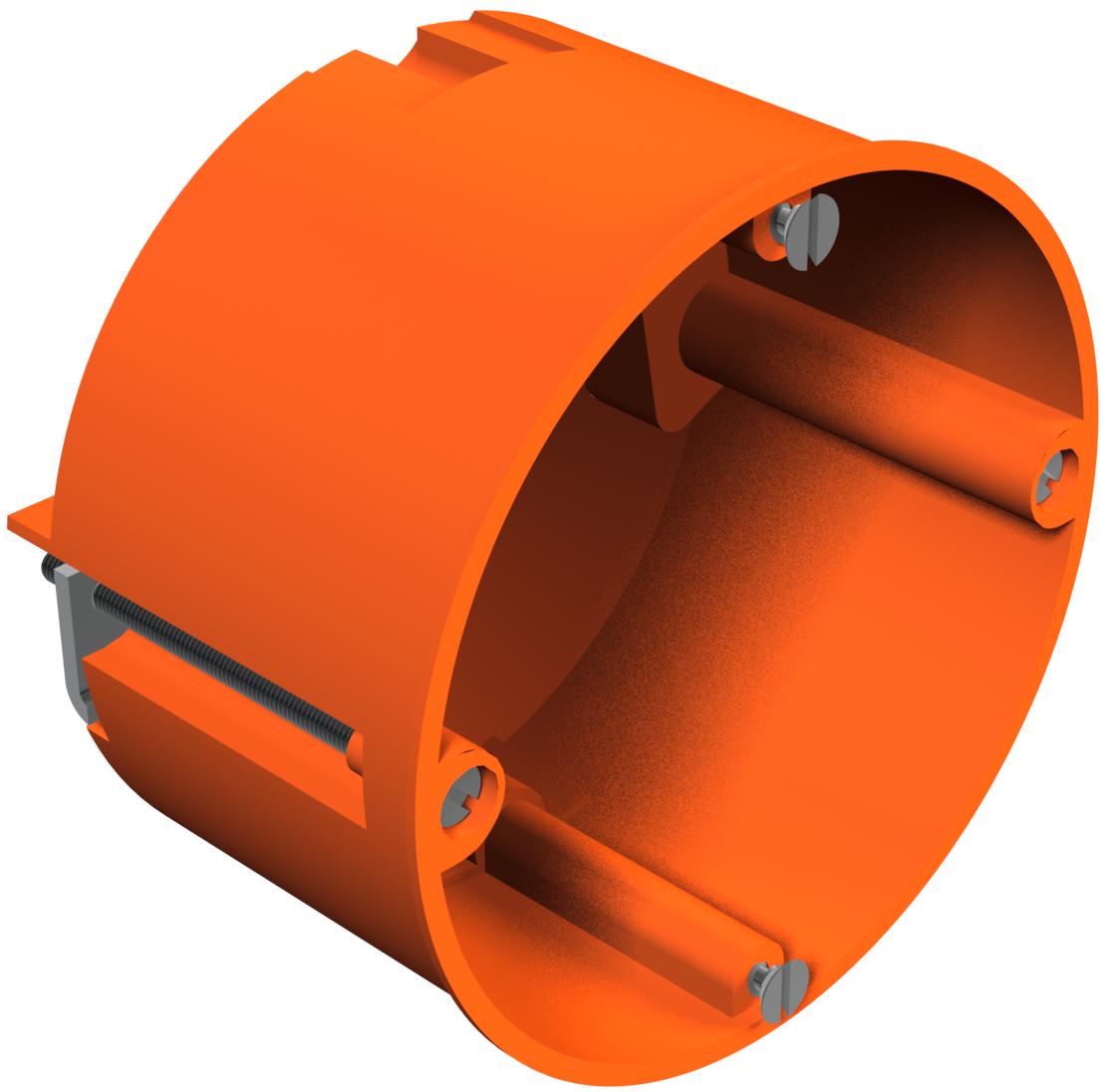

Ierīču kārba dobai sienai

Preces Nr. 2003414 | EAN 4012195032779

Preces Nr. / Tips	2003414 / HG 60

Augstums	47 mm

Diametrs	68 mm

Frēzējamā cauruma diametrs	68 mm

caurules diametram	20 mm

Ievadu skaits	8

Produkta apraksts

Produkta apraksts

Ierīču kārba dobai sienai. Izmēri atb. DIN 49073-1, plates biezumam 7–35 mm. Standartam atbilstošs kombinācijas attālums 71 mm, iespēja izveidot caurejošu vadojumu, izmantojot savienojuma balstus, kombinējot ierīču kārbas un ierīču savienojumu kārbas, 8 izvades atveres membrānas NYM vadiem, datu kabeļiem un caurulēm ar Ø 20 mm. Ierīču kārbas var lietot arī kā VDE 0606-1 atbilstošas savienojumu kārbas ar dubultu skrūvējamu stiprinājumu un skrūvējamu vāciņu, aizsardzības klase IP 30. Ieskaitot 12 savienojumu balstus.
Atbilstoši IEC 60670-1, IEC 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Aprīkojums	bez
Ar naglas apskavu	nē
Ar skrūvēm	jā
Atveres veids	Izlaužamas atveres NYM vadiem, datu pārraides kabeļiem un caurulēm ar diametru Ø 20 mm.
Balsti	bez
caurules diametram	20 mm
Diametrs	68 mm
Ekranizēts	nē
Elektrosistēmu funkciju	bez
Forma	apaļš
Frēzējamā cauruma diametrs	68 mm
Grīdas augstums min.	47 mm
Hermētisks	nē
Ieliktņu skaits	1
Ierīces skrūvju attālums	60 mm
Ierīču stiprinājums	Skrūves
Ievads no aizmugures	jā

Ievadu skaits	8
Izmērs	Ø68mm, H45mm
Korpusa caurvada veids	Blīvējošā membrāna
Krāsa	oranžs
Maks. Vada šķērsgriezums	2,5 mm²
Materiāls	Polipropilēns
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Piemērots plāksnēm ar biezumu maks.	35 mm
Piemērots plāksnēm ar biezumu min.	7 mm
Plombējams	nē
Triecienizturīgs	nē
ugunsizturīgs	atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 850°C
Vāka nostiprināšana	nav attiecināms
Vāks	bez

Izmēri

Augstums	47 mm

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,1873 kg CO₂e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-04-02T00:00:00.000+0200
CO₂ Footprint (GWP)	0,1873 kg CO₂e
