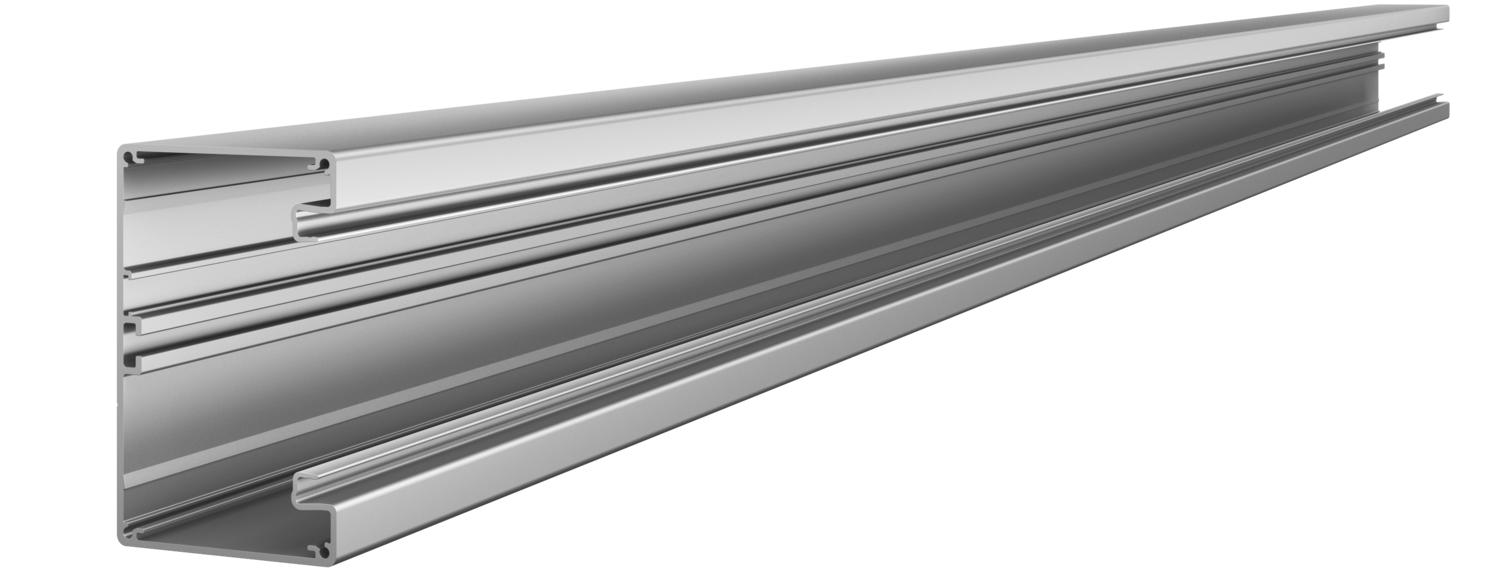

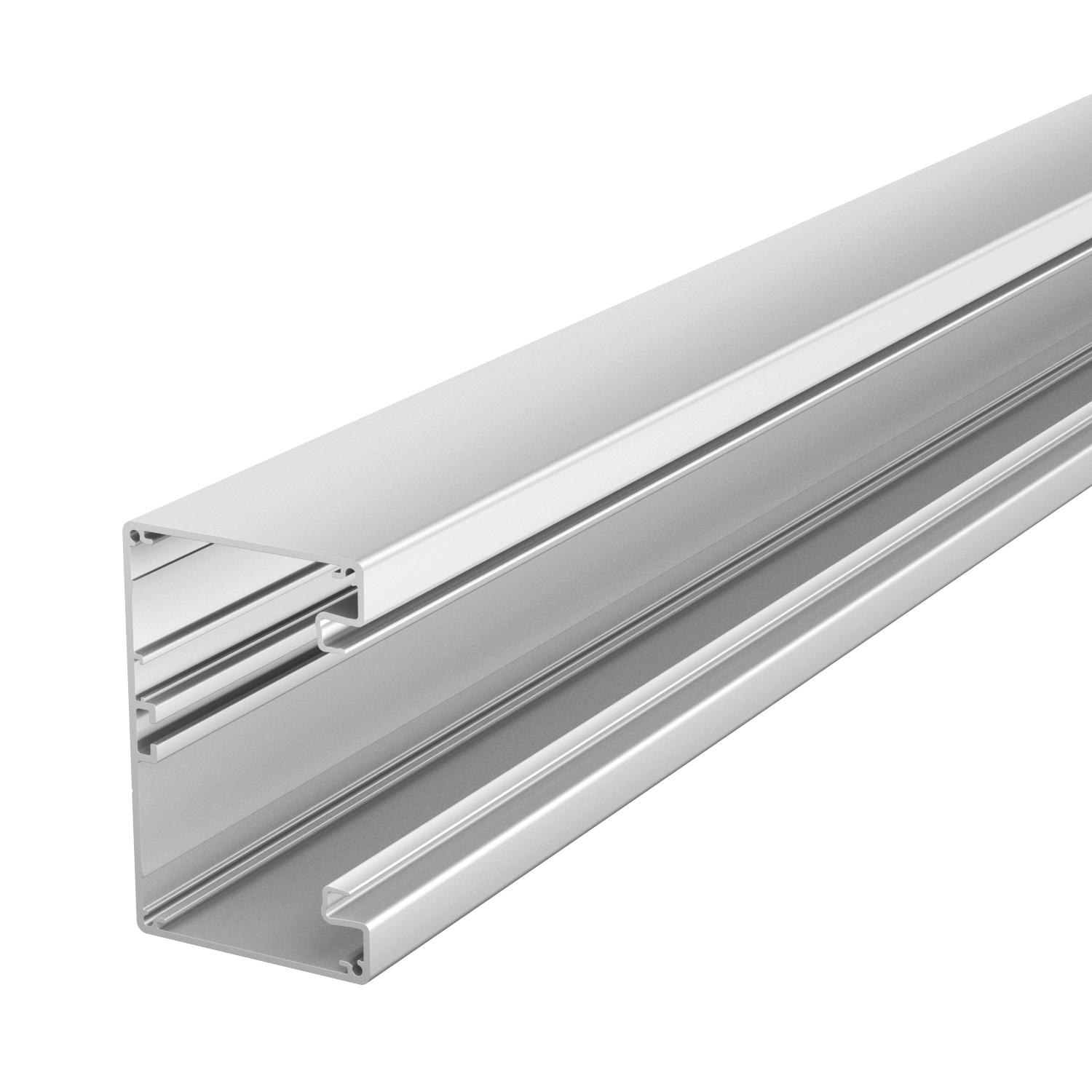

Ierīču montāžas kanāls Rapid 80, kanāla platums 110, kanāla augstums 70, simetrisks
Preces Nr. 6279203 | EAN 4012195768067
- Produkta apraksts
-
Produkta aprakstsIerīču montāžas kanāls bez perforētās pamatnes montāžai tieši pie sienas vai pie konsolēm. Līdz pat 6000 mm pagarinātas kanāla apakšējās un augšējās daļas, iespējams pasūtīt arī citas RAL krāsas. Ierīču montāžas kanālu redzamās virsmas ir laminētas.
Norādījums:
Iespējamas materiāla un izsmidzināšanas metodes dēļ radušās anodētu alumīnija ierīču montāžas kanālu un fasondetaļu krāsas atšķirības novērst nav iespējams (atb. DIN 17 611). Kā alternatīvu risinājumu mēs piedāvājam pulverizatora radītu pārklājumu ar krāsas toni RAL 9006 (balts alumīnijs).
Augšējā daļa jāpasūta atsevišķi. Mēs iesakām izmantot kanāla skavas.
-
- Tehniskie dati
-
Tehniskie dati

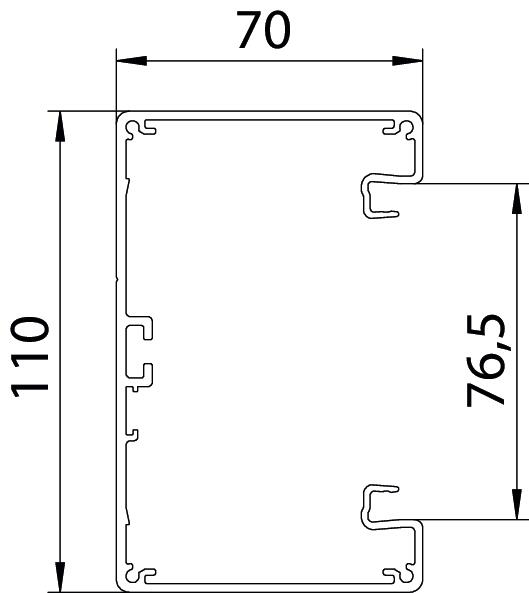

Aizmugurējās sienas modelis (iekšpuse) caurejošs C profils Aizsardzības pakāpes IK kods IK10 Aizsardzības veids IP30 Aizsargplēve jā Antibakteriāla apstrāde nē Augšējā daļa pievienota komplektam nē Augšējās daļas platums 76,5 mm Augšējo daļu montāžas veids iekšpusē Augstums 70 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 25,5025 kg CO2e / 1 Metrs Derīgais šķērsgriezums 4715 mm² Garums 2000 mm Grīdā izveidotas atveres montāžas vajadzībām nē Iespraužamo starpsienu skaits 1 Izmantošanas temperatūras diapazons maks. 60 °C Izmantošanas temperatūras diapazons min. -25 °C Izmērs 70x110x2000 Kabeļu skava nē Kanāla savienotājs nē Krāsa alumīnijs Materiāls Alumīnijs Montāžas forma, taisnstūra jā Nesatur halogēnus jā Perforēta pamatne bez perforētās pamatnes Platums 110 mm simetrisks jā Vāku skaits 1 Virsma anodēta - Visi tipi
-
Sistēmas piederumi
- Lejupielādes
-
Datu lapa GA-S70110EL / 6279203 , 0.22MB , pdfES Atbilstības deklarācija GA-S70110EL / 6279203 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija GA-S70110EL / 6279203 , 0.09MB , pdfREACH Atbilstības deklarācija GA-S70110EL / 6279203 , 0.12MB , pdfRoHS Atbilstības deklarācija GA-S70110EL / 6279203 , 0.12MB , pdfMontāžas instrukcija Geräteeinbaukanal Rapid 80® , 4.62MB , pdfŠim produktam nav pieejami preču apraksti
Savienojums GA-KUP70
Ierīču montāžas kārba, 71GD6, vienvietīga
Ierīču montāžas kārba 71GD7-2, divvietīga
Kabeļu nostiepes fiksators 7ZE
Kanāla augšdaļa, alumīnijs
Fiksācijas skava RKV3V

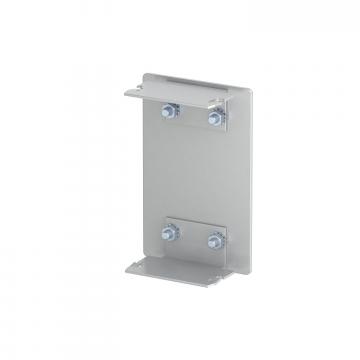

Gala elements ierīču montāžas kanālam, Rapid 80, tips GA-70110
Starpsiena GA-TW70

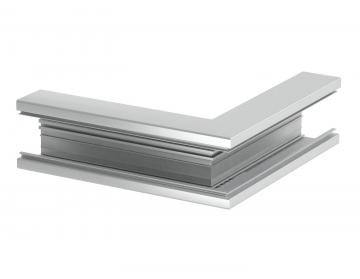

Ārējais stūris, simetrisks, ierīču montāžas kanālam Rapid 80, tips GA-S70110
Ārējā stūra augšējā daļa, alumīnijs

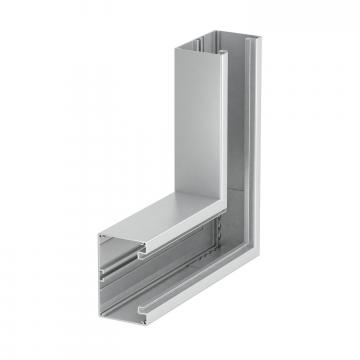

Plakans leņķa profils, simetrisks, ierīču montāžas kanālam Rapid 80, tips GA-S70110
Plakanā leņķa augšdaļa, alumīnijs

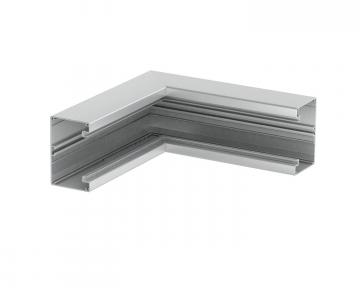

Iekšējais stūris, simetrisks, ierīču montāžas kanālam Rapid 80, tips GA-S70110

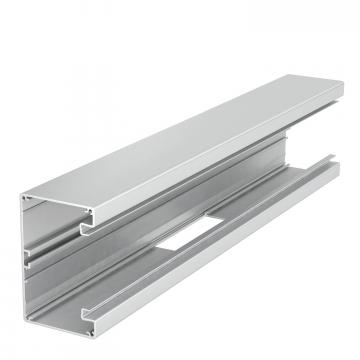

T veida detaļa, simetriska, ierīču montāžas kanālam Rapid 80, tips GA-S70110
