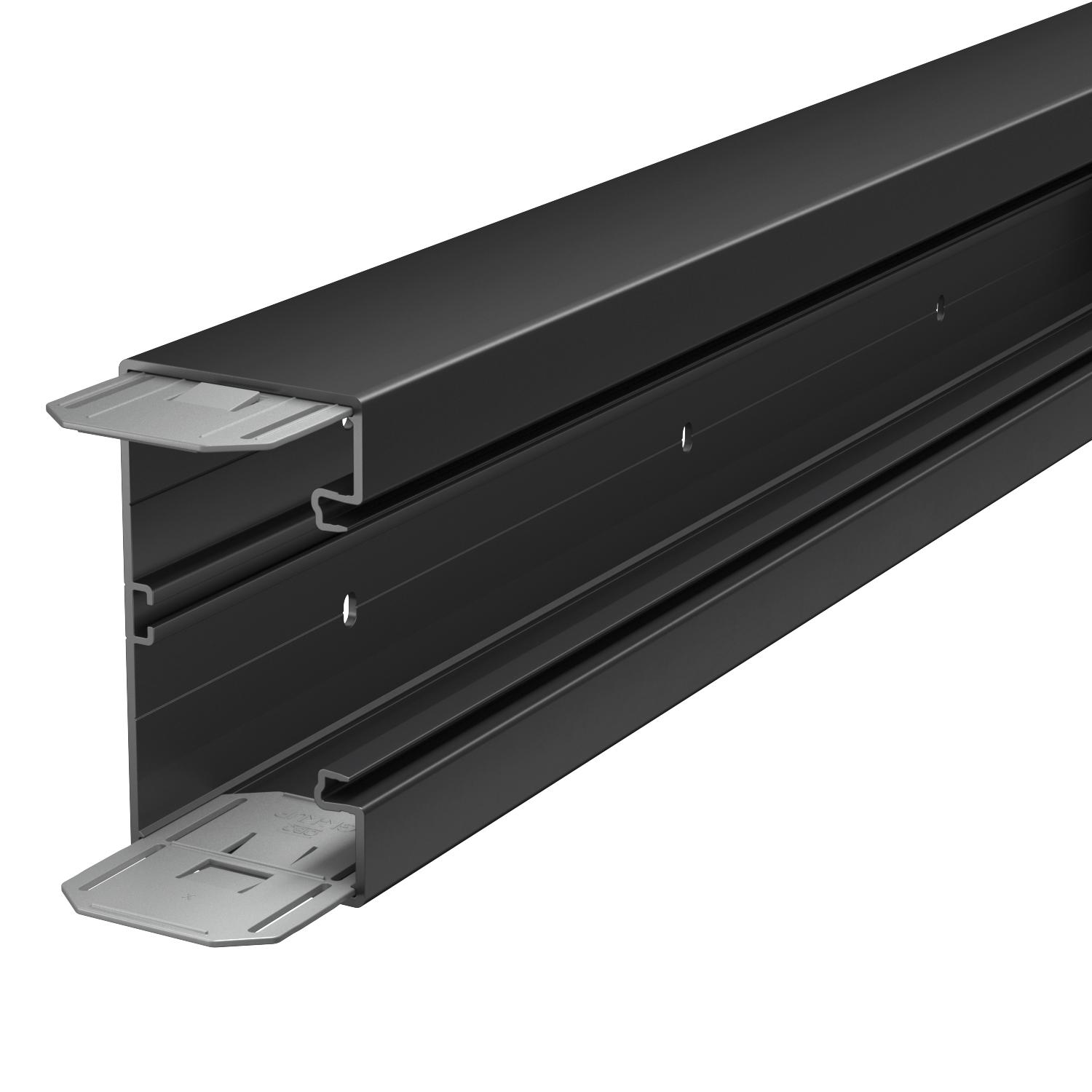

Ierīču montāžas kanāls Rapid 80, kanāla platums 130, kanāla augstums 70
Preces Nr. 6274504 | EAN 4012197372118
- Produkta apraksts
-
Produkta aprakstsGK ierīču montāžas kanāls no svinu nesaturoša polivinilhlorīda, piemērots montāžai tieši pie sienas vai sienas konsolēm. Stiprinājumu izveido ar kanāla malu perforācijas palīdzību. GK ierīču montāžas kanāls aprīkots ar C veida profilu pie pamatnes, kas paredzēts plastmasas starpsienas ievietošanai. Sērijas 71GD... ierīču montāžas kārbās var iebūvēt visu slēdžu programmu produktus, veicot montāžu ar balstgredzenu vai apskavu, kā arī Modul 45 instalācijas ierīces. Sistēmas atvere ir 76,5 mm. Katrs kanāla gareniskais posms ir aprīkots ar savienojuma pāri. Augšējā daļa jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati

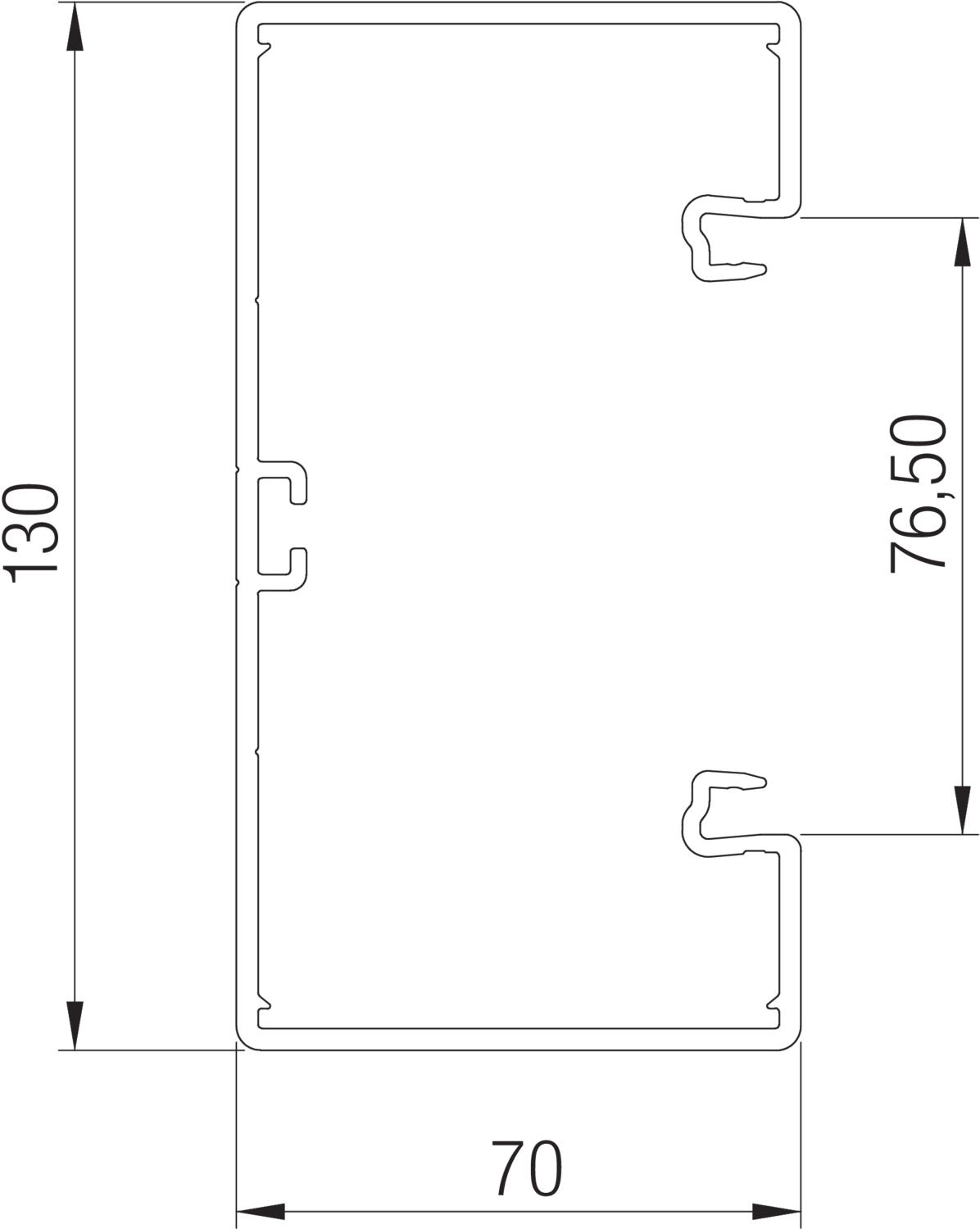

Aizmugurējās sienas modelis (iekšpuse) caurejošs C profils Aizsargplēve jā Augšējā daļa pievienota komplektam nē Augšējās daļas platums 76,5 mm Augšējo daļu montāžas veids iekšpusē Augstums 70 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 3,0559 kg CO2e / 1 Metrs Derīgais šķērsgriezums 7600 mm² Garums 2000 mm Grīdā izveidotas atveres montāžas vajadzībām jā Iespraužamo starpsienu skaits 1 Izmantošanas temperatūras diapazons maks. 60 °C Izmantošanas temperatūras diapazons min. -5 °C Izmērs 2000x130x70 Kabeļu skava nē Kanāla savienotājs jā Krāsa melns; RAL 9005 Materiāls Polivinilhlorīds Montāžas forma, taisnstūra jā Nesatur halogēnus nē Perforēta pamatne tukša Platums 130 mm simetrisks jā Vāku skaits 1 - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Ierīču montāžas kārba, 71GD6, vienvietīga
71GD6 6288610 5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga
71GD7-2 6288608 2 Gabals
Kabeļu nostiepes fiksators 7ZE
7ZE 6288790 50 Gabals

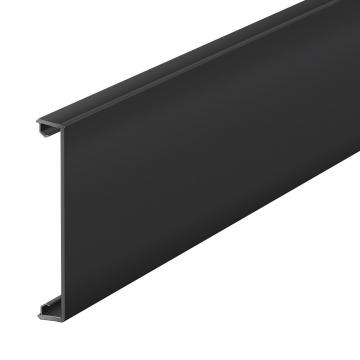

Kanāla vāks, plastmasas, gluds
GK-OTGSW 6278684 16 m

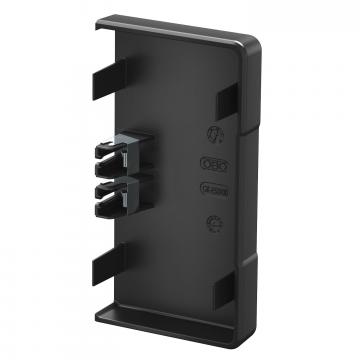

Gala elements ierīču montāžas kanālam, Rapid 80, tips 70130
GK-E70130SW 6274573 10 Gabals
Starpsiena GK-TW70
GK-TW70 6274900 2 m

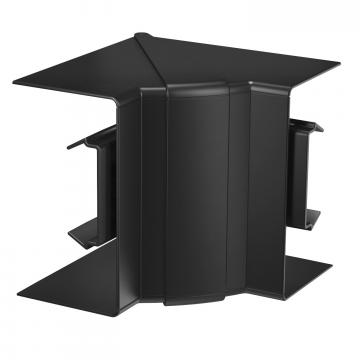

Iekšējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70130
GK-IH70130SW 6274443 4 Gabals

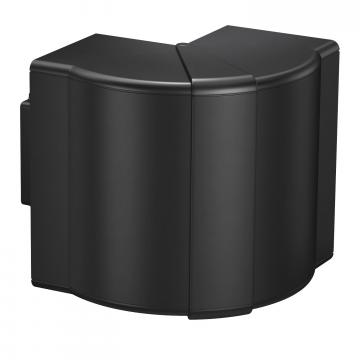

Ārējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70130
GK-AH70130SW 6274413 5 Gabals

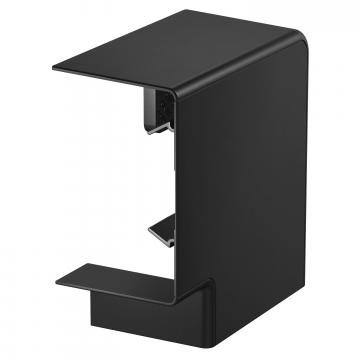

Plakanā leņķa profila vāks, ierīču montāžas kanālam, Rapid 80, tips 70130
GK-FH70130SW 6274423 4 Gabals
Kanāla skavas KL80A
KL80A 6288640 20 Gabals - Lejupielādes
-
Datu lapa GK-70130SW / 6274504 , 0.20MB , pdfES Atbilstības deklarācija GK-70130SW / 6274504 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija GK-70130SW / 6274504 , 0.09MB , pdfREACH Atbilstības deklarācija GK-70130SW / 6274504 , 0.12MB , pdfRoHS Atbilstības deklarācija GK-70130SW / 6274504 , 0.13MB , pdfPārbaudes ziņojums Wand- und Deckelkanal aus PVC-U , 0.38MB , pdfMontāžas instrukcija Geräteeinbaukanal Rapid 80® , 4.62MB , pdfMontāžas instrukcija Cable trunking WDK , 6.19MB , pdfŠim produktam nav pieejami preču apraksti
