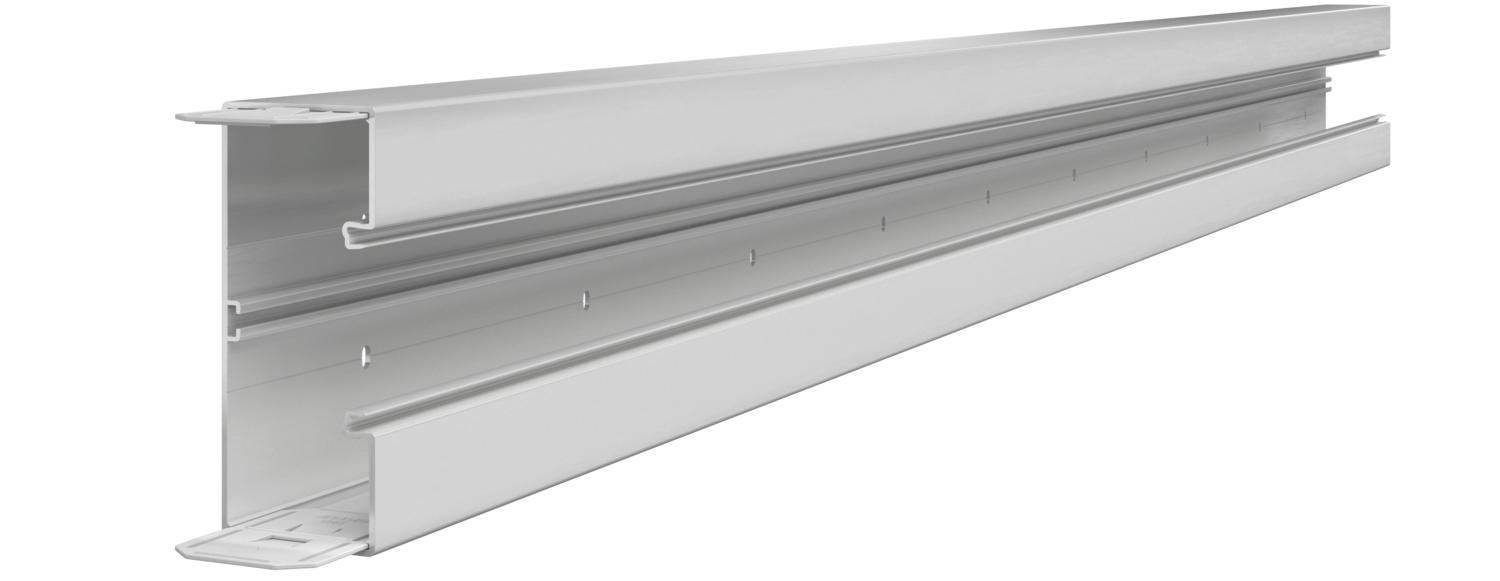

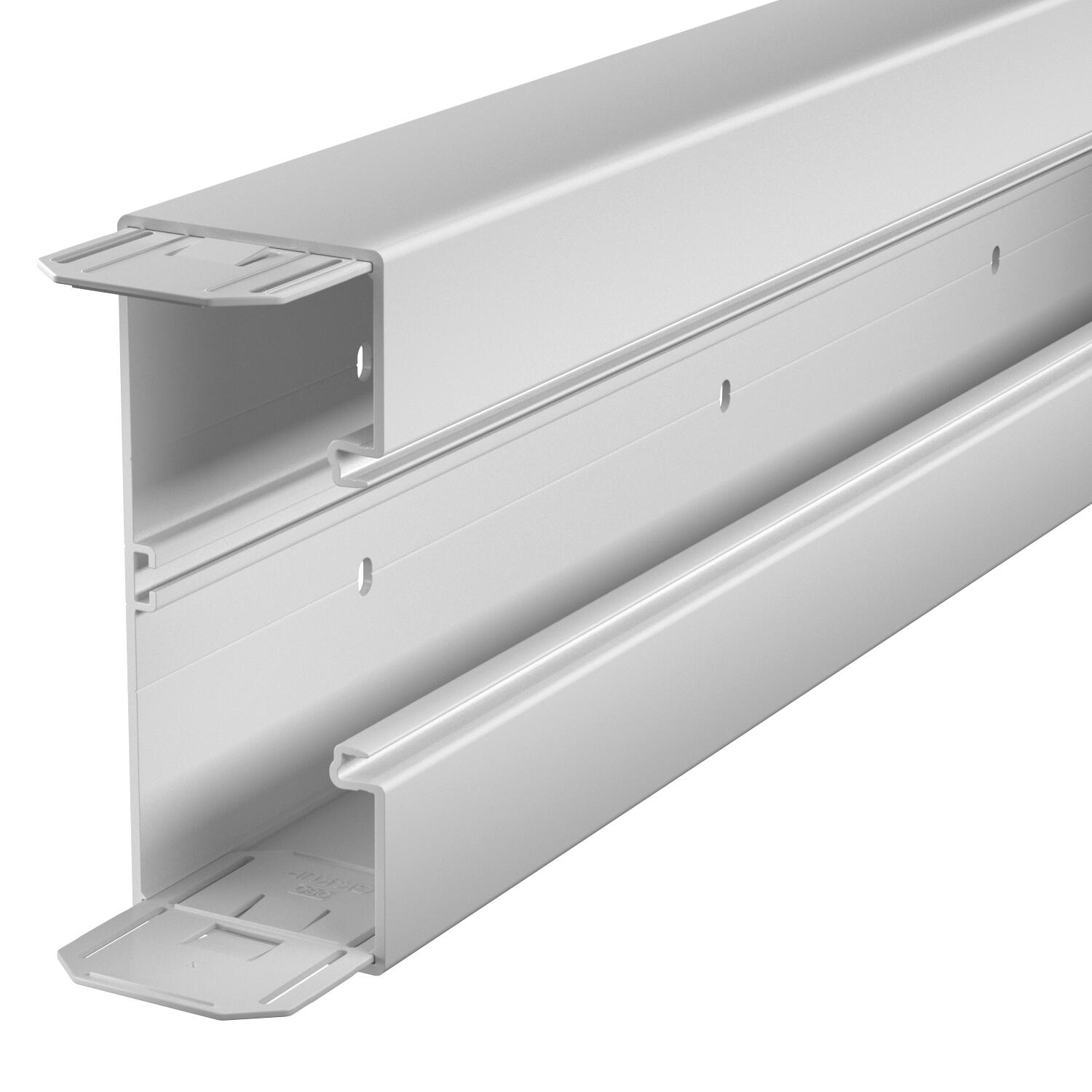

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 70
Preces Nr. 6274702 | EAN 4012195657064
- Produkta apraksts
-
Produkta aprakstsGK ierīču montāžas kanāls no svinu nesaturoša polivinilhlorīda, piemērots montāžai tieši pie sienas vai sienas konsolēm. Stiprinājumu izveido ar kanāla malu perforācijas palīdzību. GK ierīču montāžas kanāls aprīkots ar C veida profilu pie pamatnes, kas paredzēts plastmasas starpsienas ievietošanai. Sērijas 71GD... ierīču montāžas kārbās var iebūvēt visu slēdžu programmu produktus, veicot montāžu ar balstgredzenu vai apskavu, kā arī Modul 45 instalācijas ierīces. Sistēmas atvere ir 76,5 mm. Katrs kanāla gareniskais posms ir aprīkots ar savienojuma pāri. Augšējā daļa jāpasūta atsevišķi.
Augšējā daļa jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati

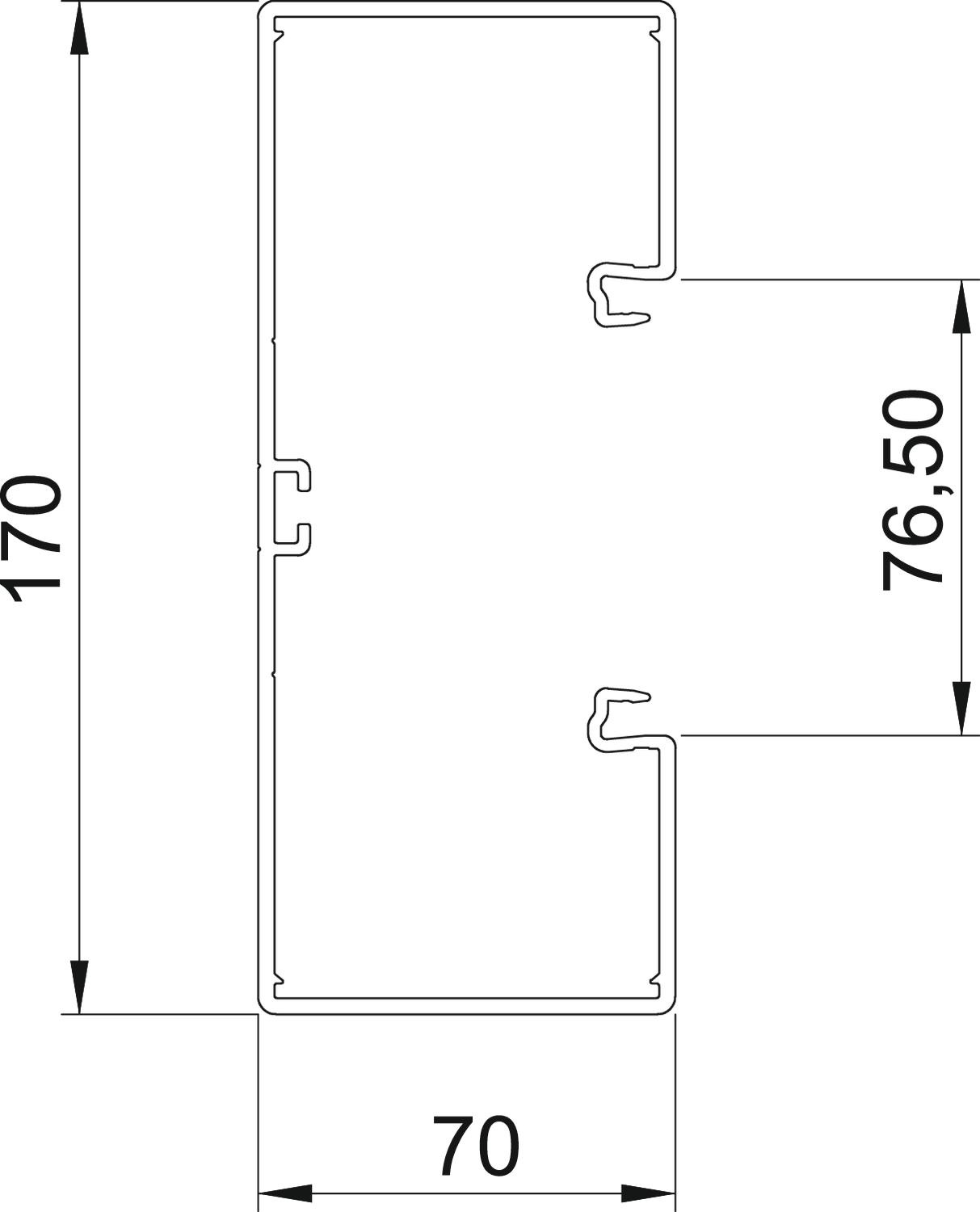

Aizmugurējās sienas modelis (iekšpuse) caurejošs C profils Aizsardzības pakāpes IK kods IK08 Aizsardzības veids IP30 Aizsargplēve jā Antibakteriāla apstrāde nē Augšējā daļa pievienota komplektam nē Augšējās daļas platums 76,5 mm Augšējo daļu montāžas veids iekšpusē Augstums 70 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 3,5605 kg CO2e / 1 Metrs Derīgais šķērsgriezums 10100 mm² Garums 2000 mm Grīdā izveidotas atveres montāžas vajadzībām jā Iespraužamo starpsienu skaits 1 Izmantošanas temperatūras diapazons maks. 60 °C Izmantošanas temperatūras diapazons min. -15 °C Izmērs 70x170x2000 Kabeļu skava nē Kanāla savienotājs jā Krāsa gaiši pelēks; RAL 7035 Materiāls Polivinilhlorīds Montāžas forma, taisnstūra jā Nesatur halogēnus nē Perforēta pamatne tukša Platums 170 mm simetrisks jā Vāku skaits 1 - Visi tipi
-
Sistēmas piederumi
- Lejupielādes
-
Datu lapa GK-70170LGR / 6274702 , 0.22MB , pdfDrošības datu lapa GK-70170LGR / 6274702 , 0.02MB , pdfES Atbilstības deklarācija GK-70170LGR / 6274702 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija GK-70170LGR / 6274702 , 0.09MB , pdfREACH Atbilstības deklarācija GK-70170LGR / 6274702 , 0.12MB , pdfRoHS Atbilstības deklarācija GK-70170LGR / 6274702 , 0.12MB , pdfPārbaudes ziņojums Wand- und Deckelkanal aus PVC-U , 0.38MB , pdfIzvēles ceļvedis Ierīču montāžas kanālu „Rapid 80” pārskats, plastmasa , 2.00MB , pdfMontāžas instrukcija Geräteeinbaukanal Rapid 80® , 4.62MB , pdfŠim produktam nav pieejami preču apraksti
Ierīču montāžas kārba, 71GD6, vienvietīga
Ierīču montāžas kārba 71GD7-2, divvietīga
Kabeļu nostiepes fiksators 7ZE

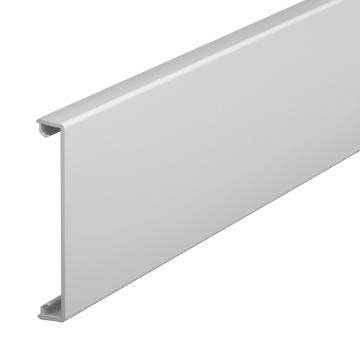

Kanāla vāks, plastmasas, gluds

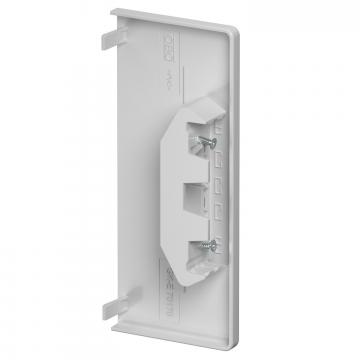

Gala elements ierīču montāžas kanālam, Rapid 80, tips 70170
Starpsiena GK-TW70

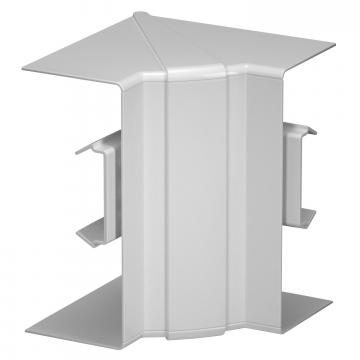

Iekšējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70170

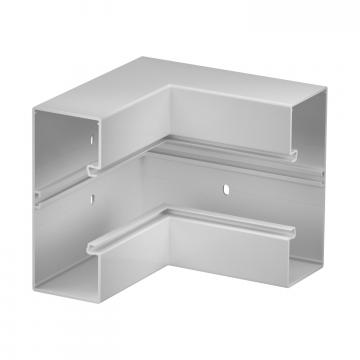

Iekšējā stūra profils, ierīču montāžas kanālam Rapid 80, tips GK-70170

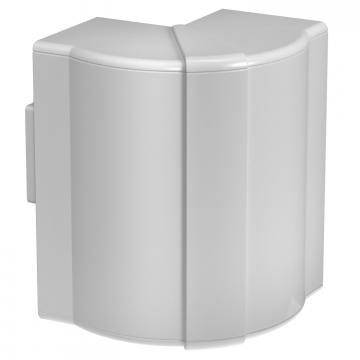

Ārējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70170

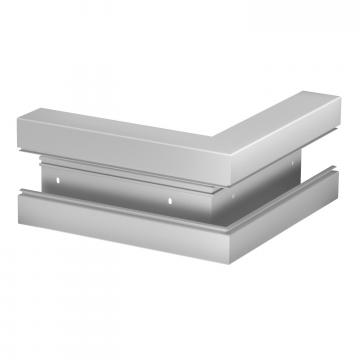

Ārējais stūris, ierīču montāžas kanālam Rapid 80, tips GK-70170

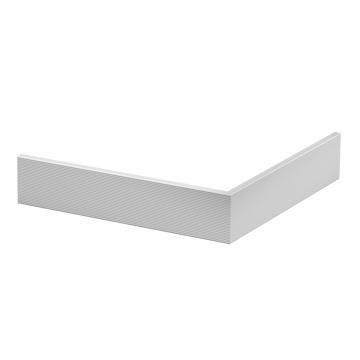

Ārējā stūra vāka augšējā daļa, plastmasa, gluds

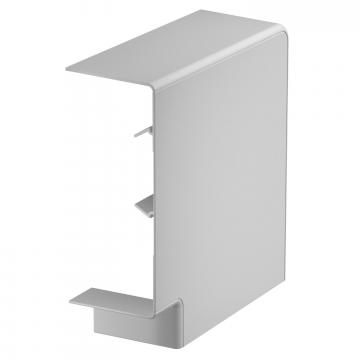

Plakanā leņķa profila vāks, ierīču montāžas kanālam, Rapid 80, tips 70170

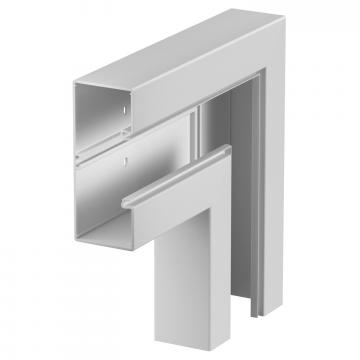

Plakans leņķa profils, ierīču montāžas kanālam Rapid 80, tips GK-70170

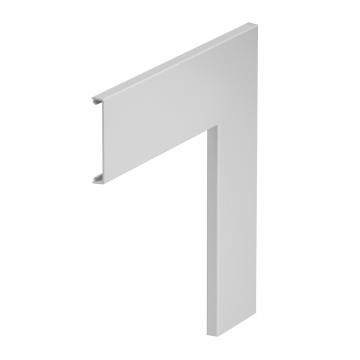

Plakanā leņķa vāks, plastmasa, gluds

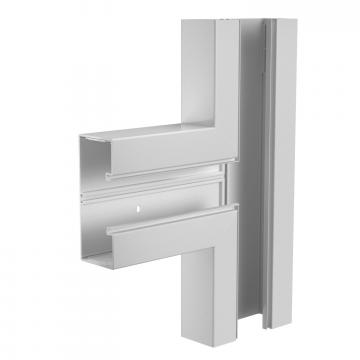

T veida detaļa, ierīču montāžas kanālam Rapid 80, tips GK-70170
