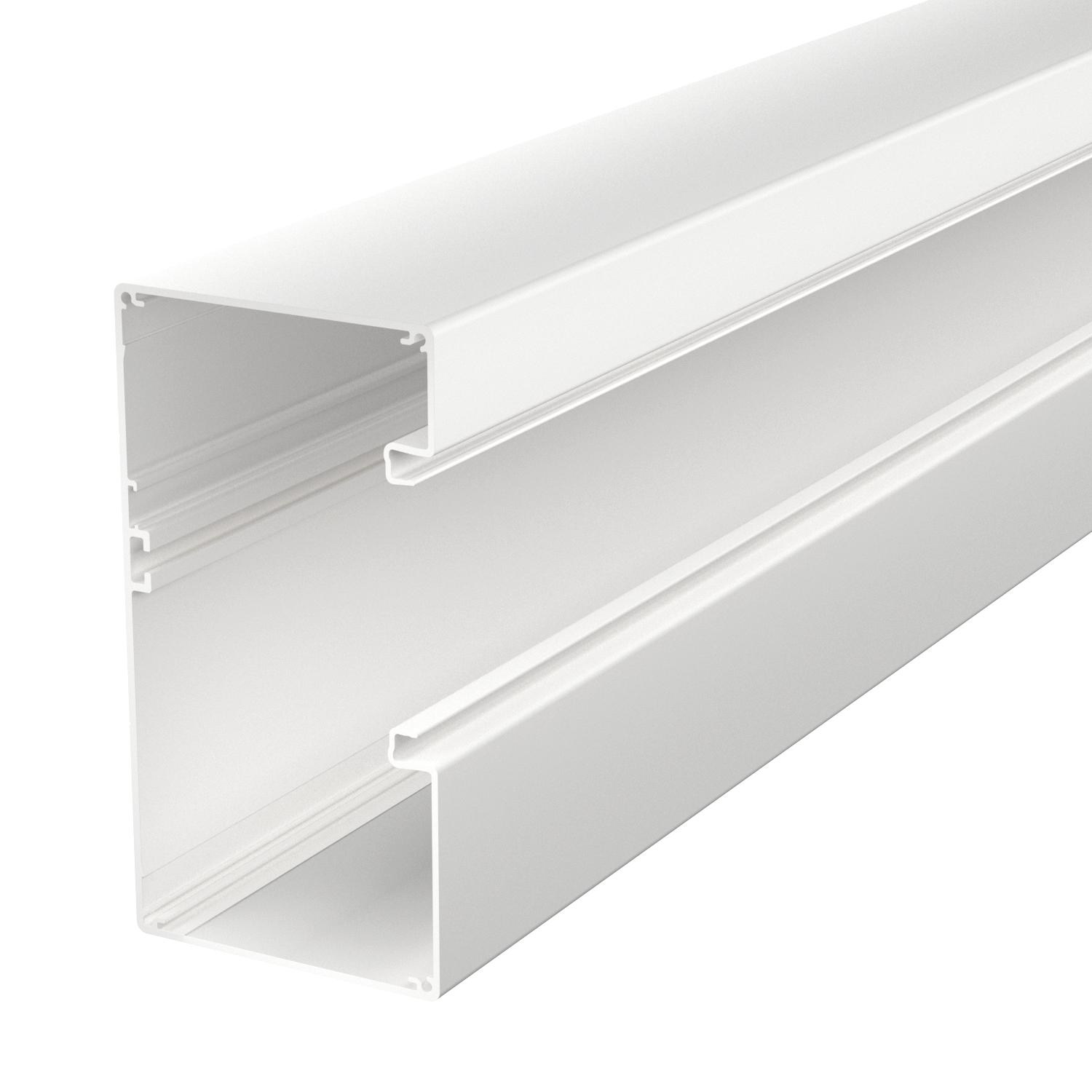

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 90, asimetrisks 2000

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 90, asimetrisks

Preces Nr. 6279500 | EAN 4012195769064

Preces Nr. / Tips

Garums	2000 mm

Produkta apraksts

Produkta apraksts

Ierīču montāžas kanāls bez perforētās pamatnes montāžai tieši pie sienas vai pie konsolēm. Līdz pat 6000 mm pagarinātas kanāla apakšējās un augšējās daļas, iespējams pasūtīt arī citas RAL krāsas. Ierīču montāžas kanālu redzamās virsmas ir laminētas.

Norādījums:
Iespējamas materiāla un izsmidzināšanas metodes dēļ radušās anodētu alumīnija ierīču montāžas kanālu un fasondetaļu krāsas atšķirības novērst nav iespējams (atb. DIN 17 611). Kā alternatīvu risinājumu mēs piedāvājam pulverizatora radītu pārklājumu ar krāsas toni RAL 9006 (balts alumīnijs).

Augšējā daļa jāpasūta atsevišķi. Mēs iesakām izmantot kanāla skavas.

Tehniskie dati

Tehniskie dati

Aizmugurējās sienas modelis (iekšpuse)	caurejošs C profils
Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids	IP30
Aizsargplēve	jā
Antibakteriāla apstrāde	nē
Augšējā daļa pievienota komplektam	nē
Augšējās daļas platums	76,5 mm
Augšējo daļu montāžas veids	iekšpusē
Augstums	90 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	36,7111 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	11756 mm²
Garums	2000 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē
Iespraužamo starpsienu skaits	1

Izmantošanas temperatūras diapazons maks.	60 °C
Izmantošanas temperatūras diapazons min.	-25 °C

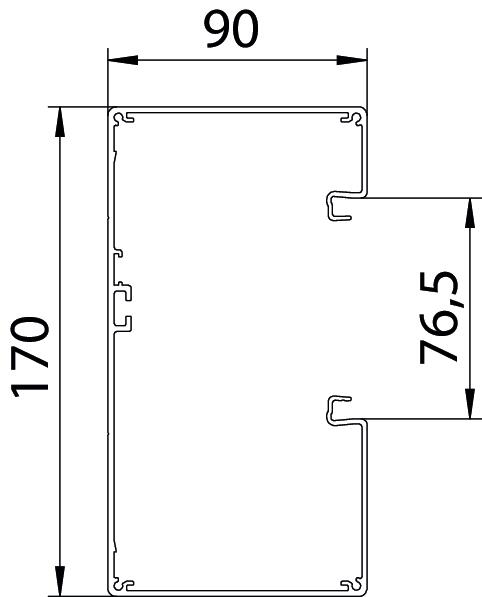

Izmērs	90x170x2000
Kabeļu skava	nē
Kanāla savienotājs	nē
Krāsa	dzidri balts; RAL 9010
Materiāls	Alumīnijs
Montāžas forma, taisnstūra	jā
Nesatur halogēnus	jā
Perforēta pamatne	bez perforētās pamatnes
Platums	170 mm
simetrisks	nē
Vāku skaits	1

Visi tipi

Visi tipi

Tips	Garums	Preces Nr.	Daudzums	mazākā pārd. vien.
GA-A90170RW	2000 mm	6279500	m	6 m
GA-A90170EL	2000 mm	6279503	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

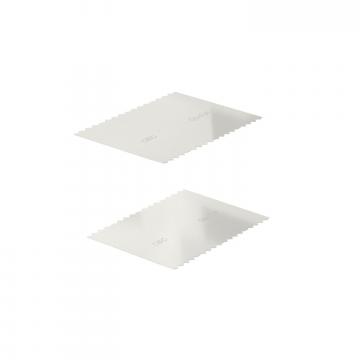

Savienojums GA-KUP90	GA-KUP90	6279704	VPE	1 VPE
Ierīču montāžas kārba, 71GD6, vienvietīga	71GD6	6288610	Gabals	5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga	71GD7-2	6288608	Gabals	2 Gabals
Kabeļu nostiepes fiksators 7ZE	7ZE	6288790	Gabals	50 Gabals

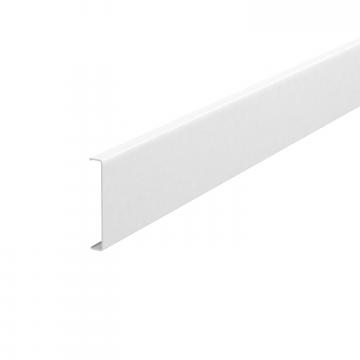

Kanāla augšdaļa, alumīnijs	GA-OTRW	6279720	m	2 m
Fiksācijas skava RKV3V	RKV3V	6288700	Gabals	20 Gabals

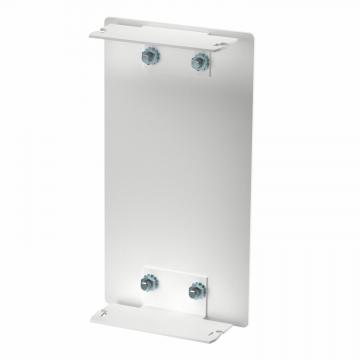

Gala elements ierīču montāžas kanālam, Rapid 80, tips GA-A90170	GA-E90170RW	6279570	Gabals	1 Gabals

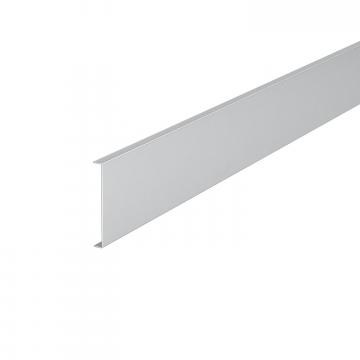

Starpsiena GA-TW90	GA-TW90	6279714	m	2 m

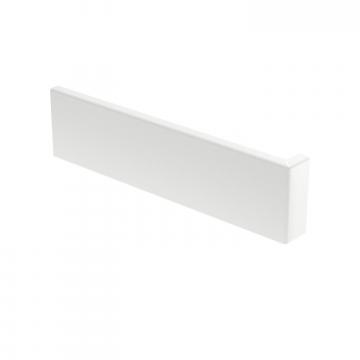

Ārējā stūra augšējā daļa, alumīnijs	GA-OTARW	6279725	Gabals	1 Gabals

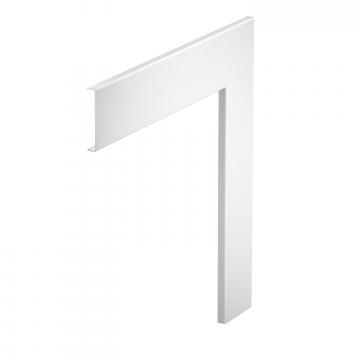

Plakanā leņķa augšdaļa, alumīnijs	GA-OTFRW	6279734	Gabals	1 Gabals
Kanāla skavas KL80A	KL80A	6288640	Gabals	20 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals
Kontaktligzda AR45, divvietīga	SDE-RW D0RW2	6119407	Gabals	2 Gabals
