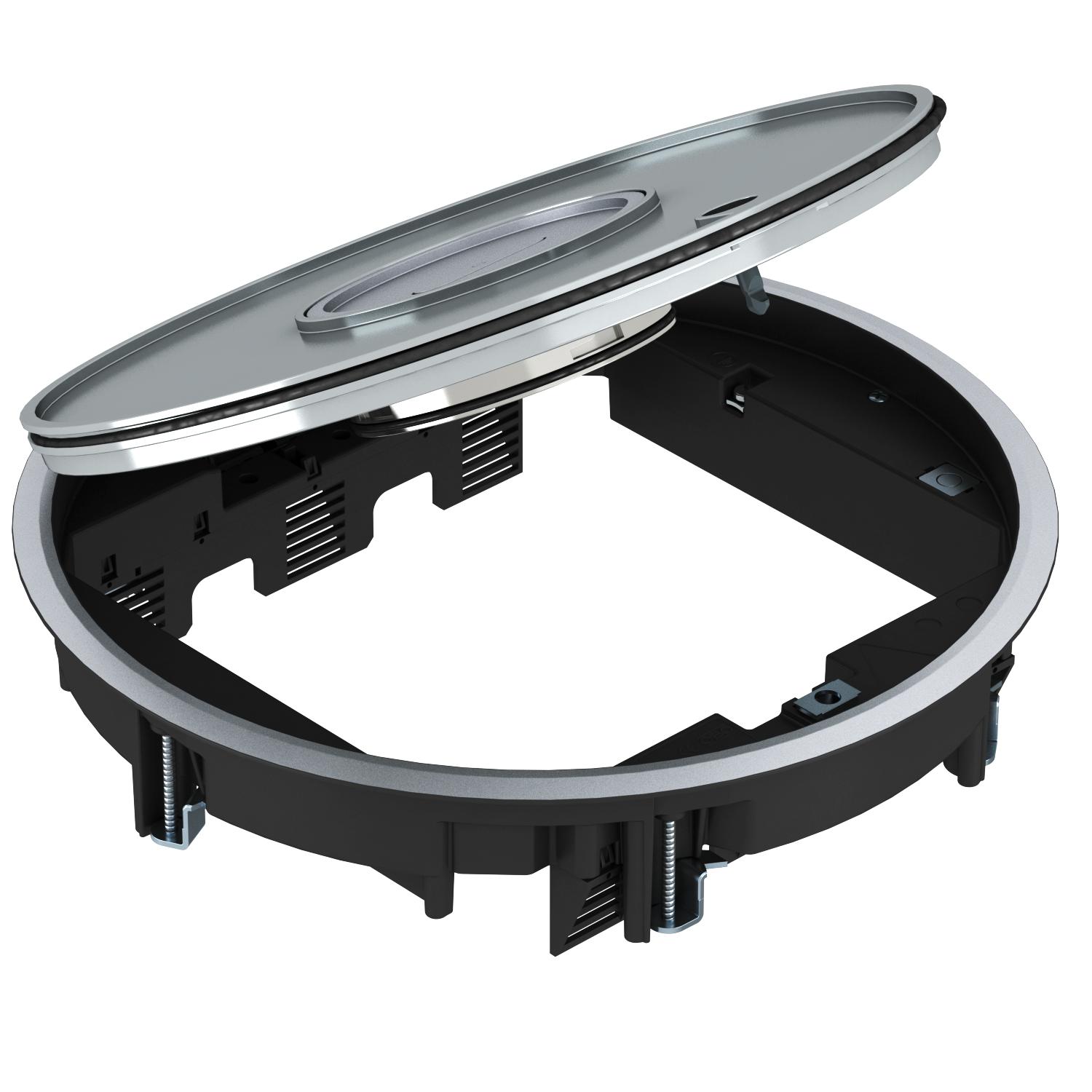

Ierīču montāžas kārba GRAF9-2 BA3, mitrā uzkopšana, ar izgriezumu grīdas segumam
Preces Nr. 7405743 | EAN 4012196581634
- Produkta apraksts
-
Produkta aprakstsIerīču montāžas kārba ar futrāli grīdām ar mitro kopšanu, paredzēta ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Pulēta alumīnija virsma ar grīdas seguma atveri 3 mm. 65 mm iebūvēšanas dziļumam.
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.
Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.
Var izmantot līdz 9 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
-
- Tehniskie dati
-
Tehniskie dati

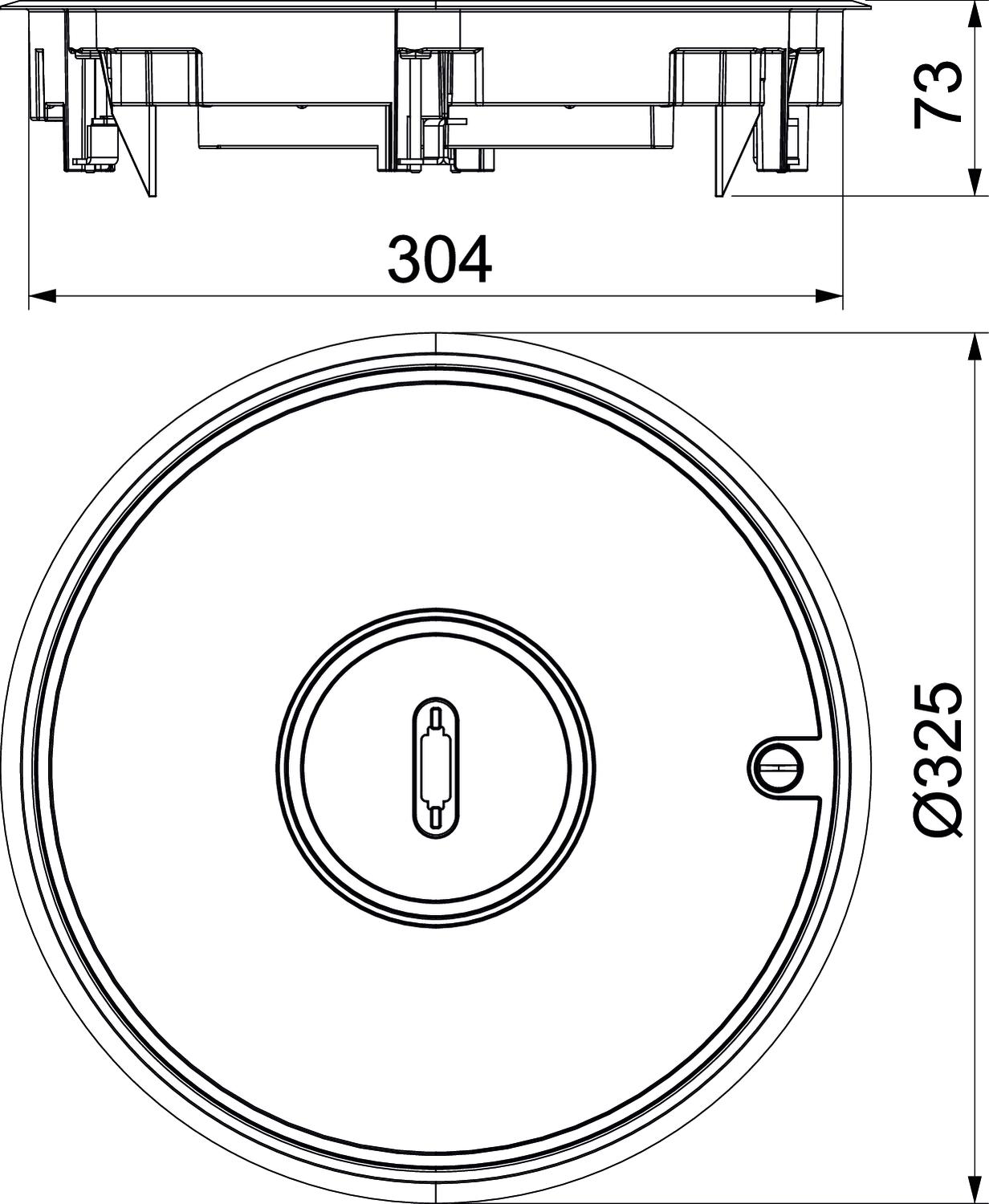

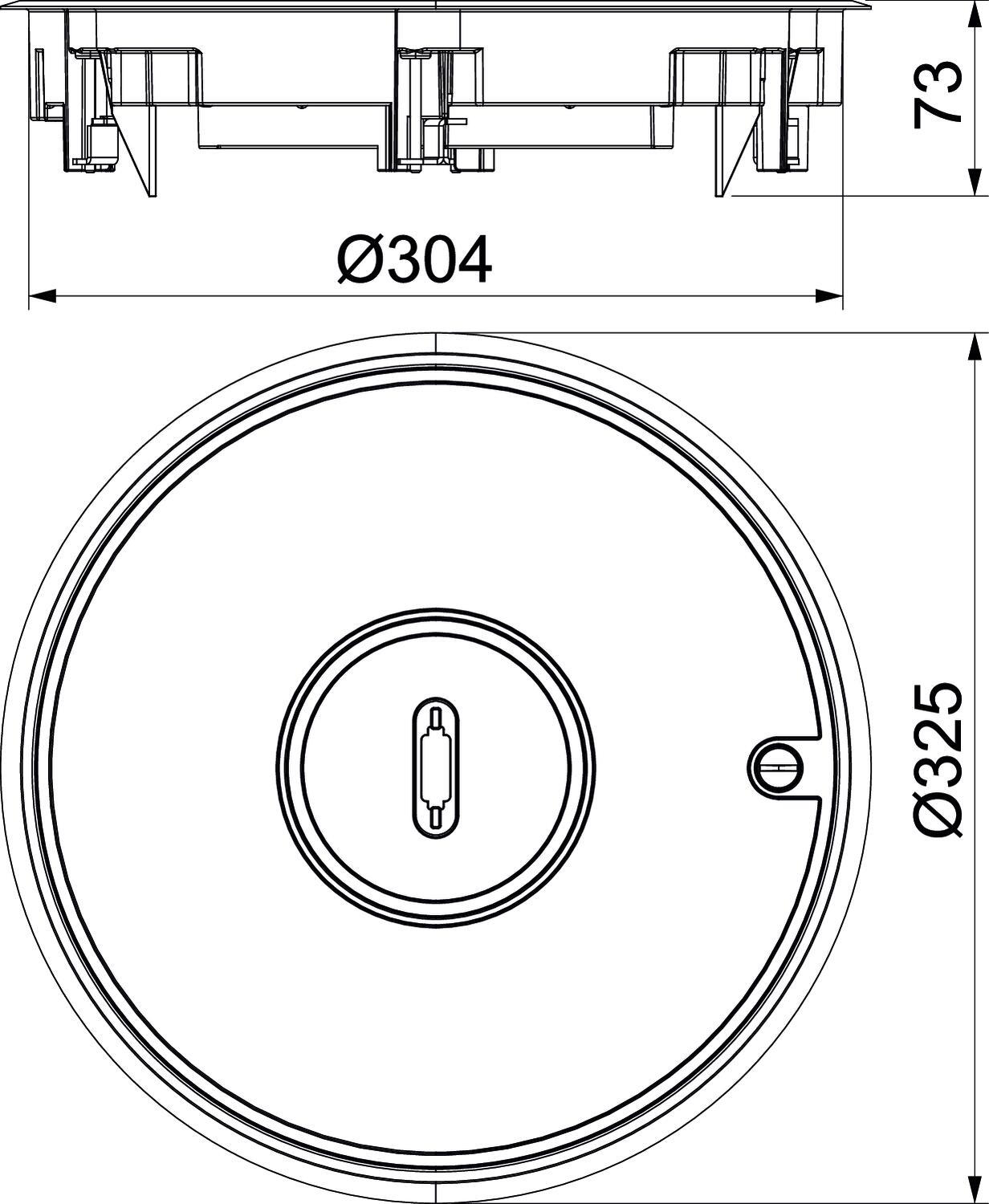

Aizsardzības pakāpes IK kods IK10 Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Aizsardzības veids (IP) neizmantotā stāvoklī IP45 Ar izgriezumu grīdas segumam jā Ārējais diametrs 325 mm Atļaujas VDE Atvēršanas mehānisms Pagriežams atslēgs CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 4,2742 kg CO2e / 1 Gabals Grīdas augstums min. 80 mm Grīdas kopšana mitrs Grīdas seguma aizsardzības rāmis jā Grīdas seguma biezums 3 mm Iebūvējamo ierīču skaits 12 Iebūvēšanas diametrs 305 Ierīču kārbu skaits 3 Iespējams iemontēt blīvi jā Izmērs Ø325x73 Izpildījums apaļš Kabeļu izvada izpildījums Iegremdējams tubuss Lielas slodzes versija jā Materiāls Zem spiediena liets alumīnijs Montāžas sistēmas tips UT4 Nominālais lielums ierīču iebūvēšanas vienībai R9 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu jā Piemērots dubulto grīdu montāžai jā Piemērots iebūvēšanai dobās grīdās jā Piemērots mitrajai kopšanai jā Piemērots zemgrīdas kanālam jā Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Rāmja modelis Paklāja aizsargrāmis Spriegošanas diapazons D maks. 73 mm Spriegošanas diapazons D min. 4 mm Vertikālā slodze, liels laukums līdz 10 000 N Vertikālā slodze, mazs laukums līdz 3 000 N - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

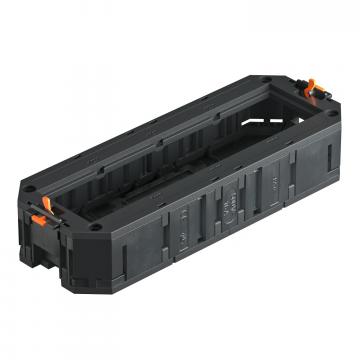

Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm
UT4 45 4 7408727 1 Gabals - Lejupielādes
-
Datu lapa GRAF9-2 BA3 / 7405743 , 0.32MB , pdfREACH Atbilstības deklarācija GRAF9-2 BA3 / 7405743 , 0.12MB , pdfRoHS Atbilstības deklarācija GRAF9-2 BA3 / 7405743 , 0.13MB , pdfZīmes atļauja „VDE” atļauja „GRAF9” , 0.28MB , pdfMontāžas instrukcija Montāžas instrukcija ierīču montāžas vienībai GRAF9-2 , 0.35MB , pdfLietošanas instrukcija Lietošanas instrukcija „PF-G” , 2.00MB , pdfŠim produktam nav pieejami preču apraksti
