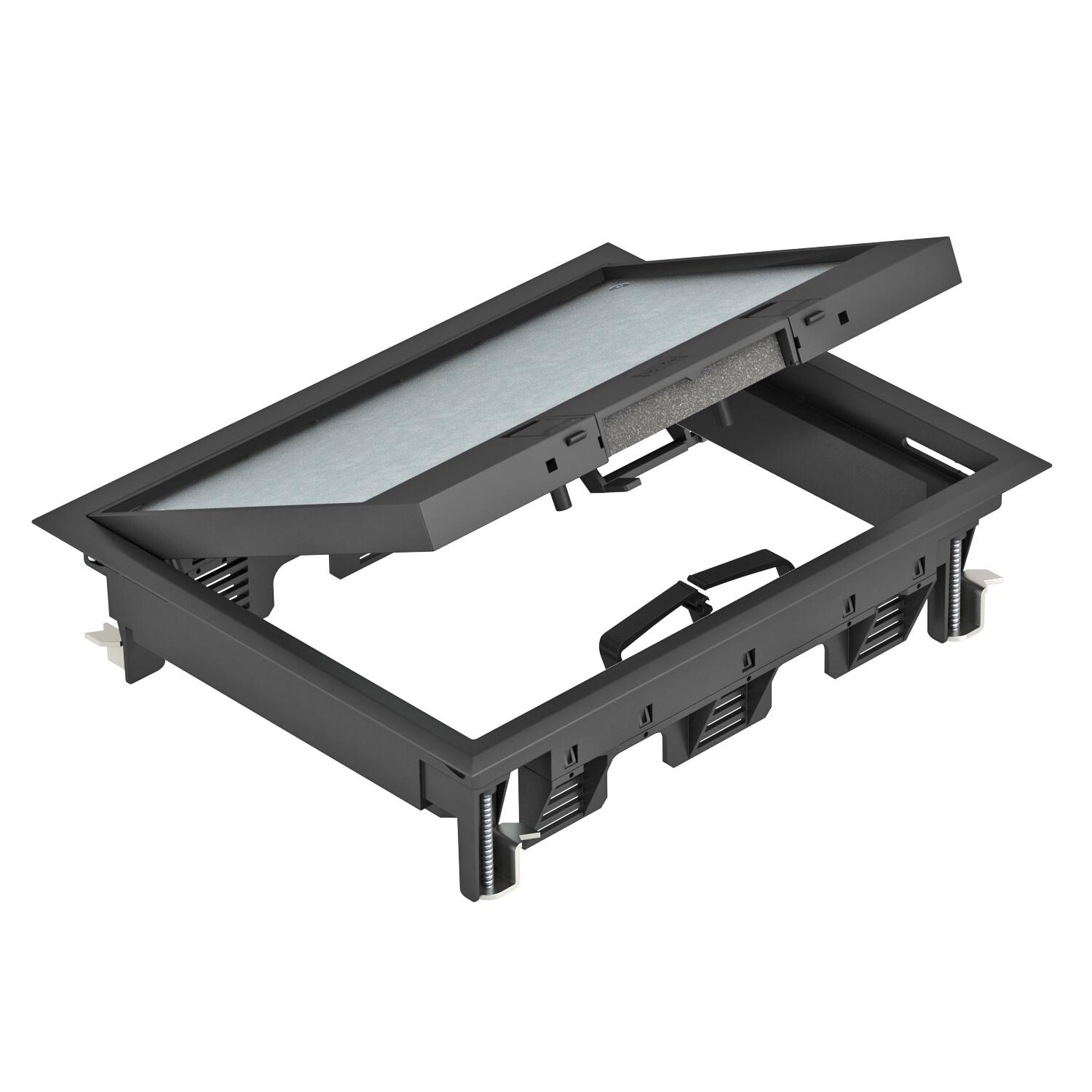

Ierīču montāžas modulis GES6 ar fiksējamu aizbīdni 5 | 6 | grafītmelns; RAL 9011

Ierīču montāžas modulis GES6 ar fiksējamu aizbīdni

Preces Nr. 7405322 | EAN 4012195883623

Preces Nr. / Tips

Grīdas seguma biezums	5 mm

Nominālais lielums ierīču iebūvēšanas vienībai	6

Krāsa

Produkta apraksts

Produkta apraksts

Ierīču montāžas kārba ar fiksējamu aizbīdni ne vairāk kā 9 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT3, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.

Vākā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.

Ierīču montāžas kārba ar fiksējamu aizbīdni, 3 sekcijas, montāžas balsta MT6 iebūvēšanai. Var uzstādīt 3 APMT2 tipa nosegplāksnes.

Vāciņā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.

Var izmantot līdz 6 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK08
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP40
Ar izgriezumu grīdas segumam	jā

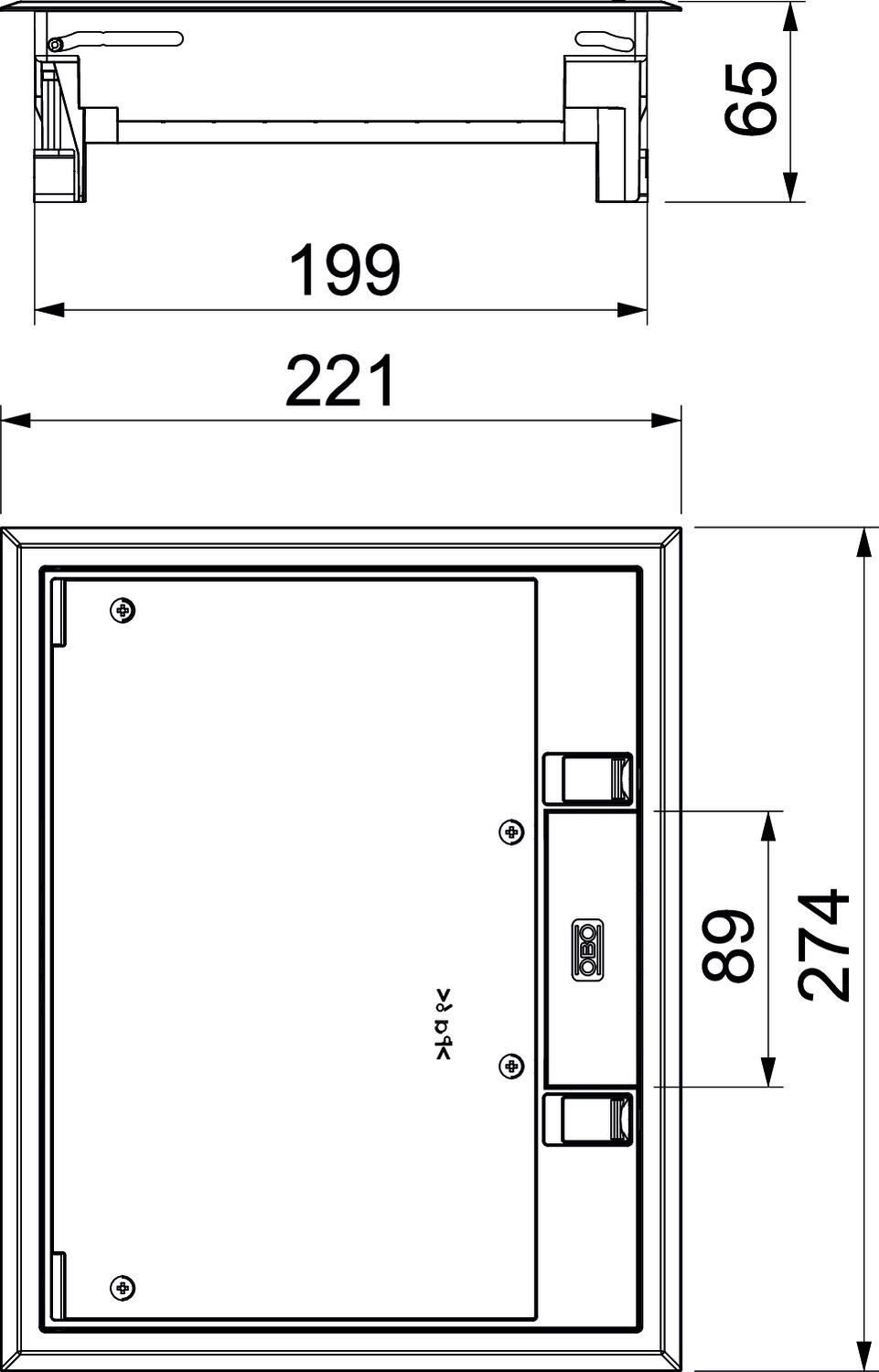

Ārējā izmēra garums	221 mm
Ārējā izmēra platums	274 mm
Atļaujas	VDE
Atvēršanas mehānisms	Fiksējams aizbīdnis
Augstums	65 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	4,1387 kg CO2e / 1 Gabals
Floor covering thickness max.	10 mm
Garums	221 mm
Grīdas augstums min.	73 mm
Grīdas kopšana	sauss
Grīdas līmeņa augstums min.	73 mm
Grīdas seguma aizsardzības rāmis	jā
Grīdas seguma biezums	5 mm
Iebūvējamo ierīču skaits	9
Iebūvēšanas dziļums	73 mm

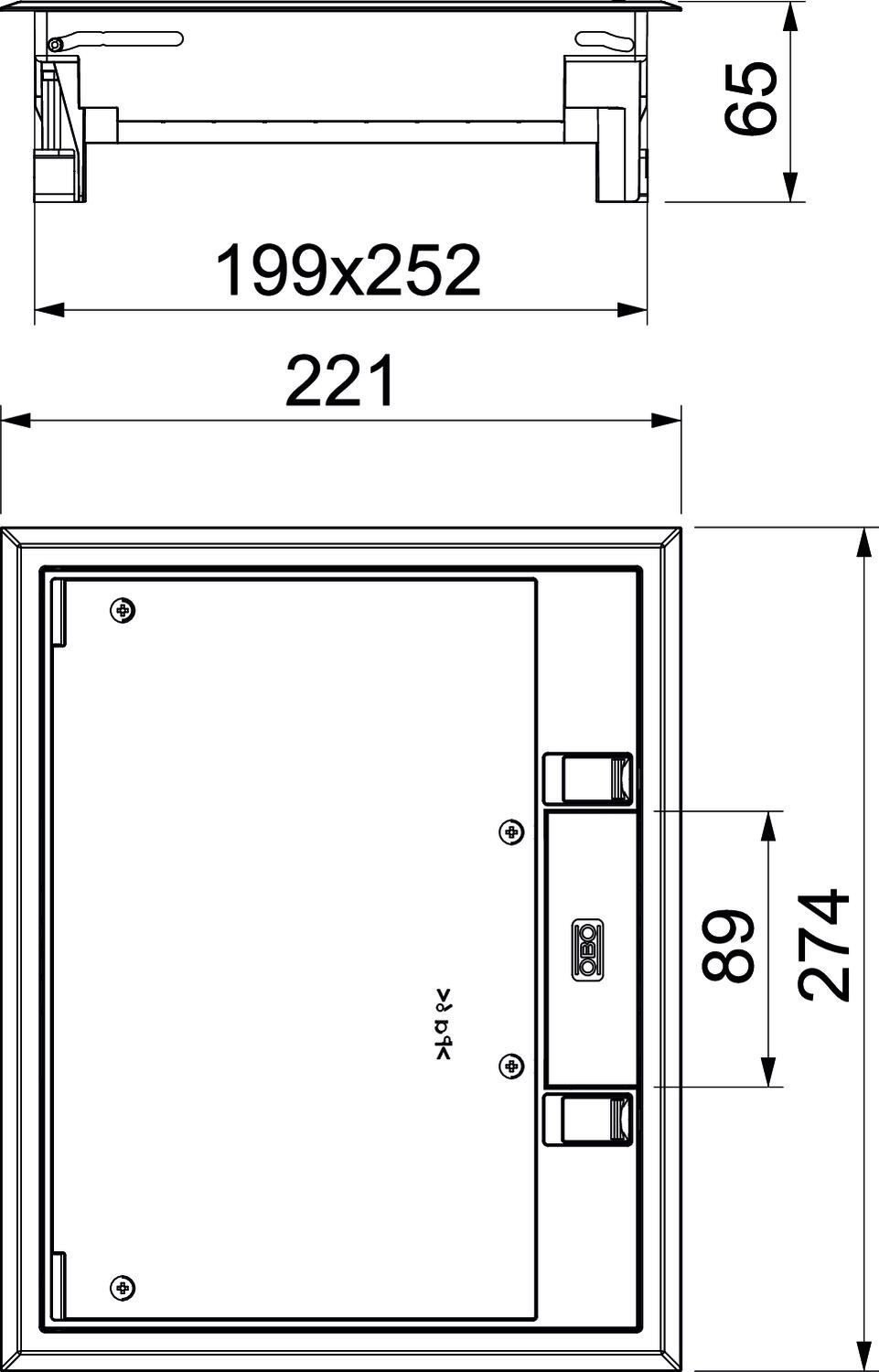

Iebūvēšanas izmēra garums	201 mm
Iebūvēšanas izmēra platums	253 mm

Iekārtas stiprinājums ierīču kārbu nostiprināšanai	jā
Ierīču kārbu skaits	3
Iespējams iemontēt blīvi	nē
Izmērs	274x221x66
Izpildījums	taisnstūra
Kabeļu izvada izpildījums	Pagriežams kabeļa izvads
Krāsa	grafītmelns; RAL 9011
Lielas slodzes versija	nē
Materiāls	Poliamīds
Montāžas sistēmas tips	UT3
Nominālais lielums ierīču iebūvēšanas vienībai	6
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Piemērots mitrajai kopšanai	nē
Piemērots zemgrīdas kanālam	jā
Platums	274 mm
Rāmja modelis	Paklāja aizsargrāmis
Spriegošanas diapazons D maks.	75 mm
Spriegošanas diapazons D min.	8 mm
Vertikālā slodze, liels laukums	līdz 3 000 N
Vertikālā slodze, mazs laukums	līdz 2 000 N
