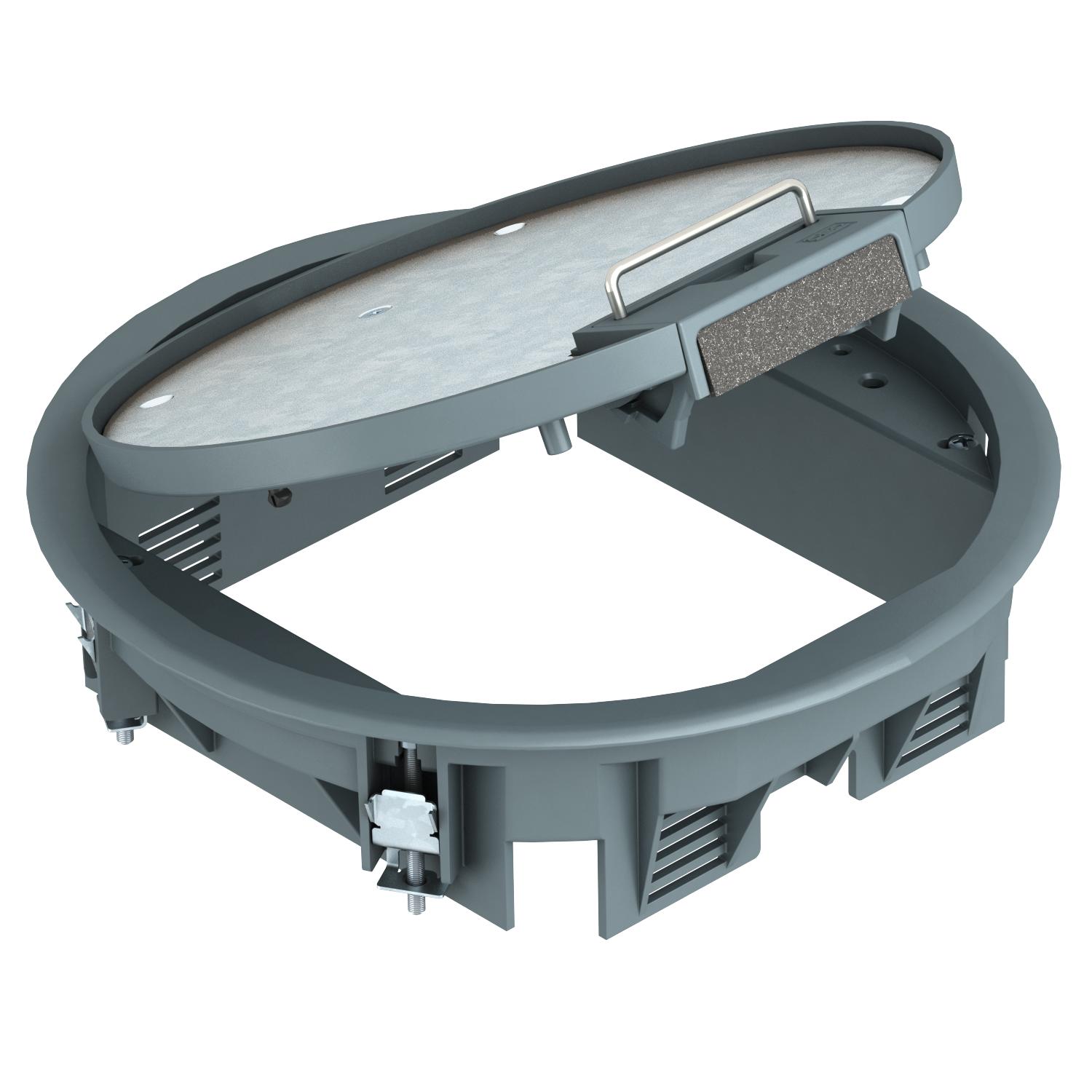

Ierīču montāžas modulis GESR4 ar roktura skavu
Preces Nr. 7405436 | EAN 4012195103684
- Produkta apraksts
-
Produkta aprakstsIerīču montāžas kārba ar rokturi ne vairāk kā 6 atsevišķām Modul 45 ierīcēm 2 universālajos balstos UT3, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Ierīču montāžas kārba ar roktura skavu, 2 sekcijas, montāžas balsta MT4 iebūvēšanai. Var uzstādīt 2 APMT2 tipa nosegplāksnes
Var izmantot līdz 4 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
-
- Tehniskie dati
-
Tehniskie dati

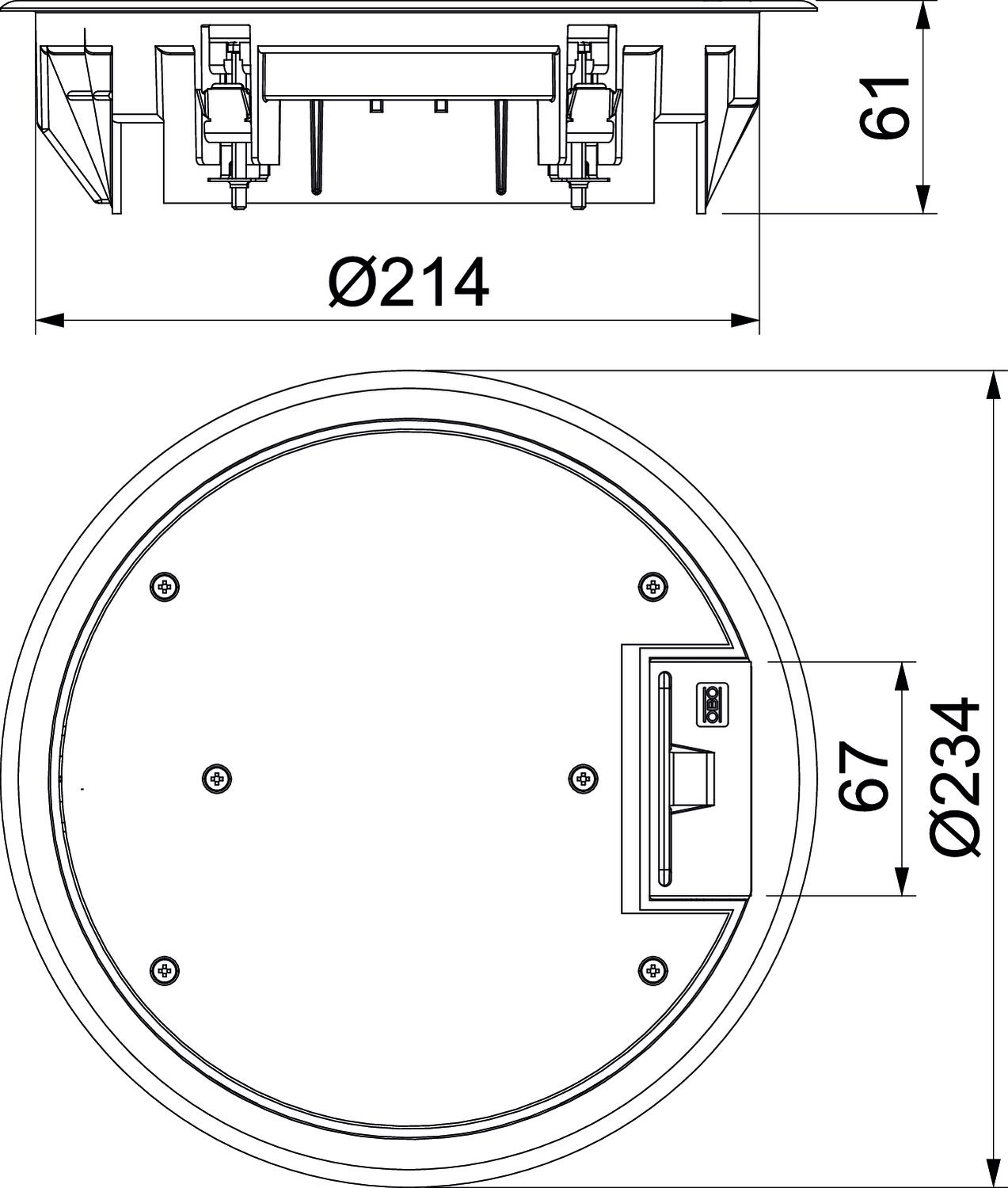

Aizsardzības pakāpes IK kods IK08 Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Aizsardzības veids (IP) neizmantotā stāvoklī IP40 Ar izgriezumu grīdas segumam jā Ārējais diametrs 234 mm Atļaujas VDE Atvēršanas mehānisms Roktura skava CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,8225 kg CO2e / 1 Gabals Grīdas augstums min. 73 mm Grīdas kopšana sauss Grīdas seguma aizsardzības rāmis jā Grīdas seguma biezums 5 mm Iebūvējamo ierīču skaits 6 Iebūvēšanas diametrs 215 Iebūvēšanas dziļums 73 mm Iekārtas stiprinājums ierīču kārbu nostiprināšanai jā Ierīču kārbu skaits 2 Iespējams iemontēt blīvi nē Izmērs Ø234x61 Izpildījums apaļš Kabeļu izvada izpildījums Pagriežams kabeļa izvads Krāsa dzelzs pelēks; RAL 7011 Lielas slodzes versija nē Materiāls Poliamīds Montāžas sistēmas tips UT3 Nominālais lielums ierīču iebūvēšanas vienībai R4 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu jā Piemērots dubulto grīdu montāžai jā Piemērots iebūvēšanai dobās grīdās jā Piemērots mitrajai kopšanai nē Piemērots zemgrīdas kanālam jā Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Rāmja modelis Paklāja aizsargrāmis Spriegošanas diapazons D maks. 31 mm Spriegošanas diapazons D min. 7 mm Vertikālā slodze, liels laukums līdz 5 000 N Vertikālā slodze, mazs laukums līdz 3 000 N - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm
UT3 45 3 7408723 1 Gabals - Lejupielādes
-
Datu lapa GESR4 U 7011 / 7405436 , 0.32MB , pdfES Atbilstības deklarācija GESR4 U 7011 / 7405436 , 0.12MB , pdfREACH Atbilstības deklarācija GESR4 U 7011 / 7405436 , 0.12MB , pdfRoHS Atbilstības deklarācija GESR4 U 7011 / 7405436 , 0.13MB , pdfZīmes atļauja „VDE” atļauja „GES” , 0.12MB , pdfŠim produktam nav pieejami preču apraksti
