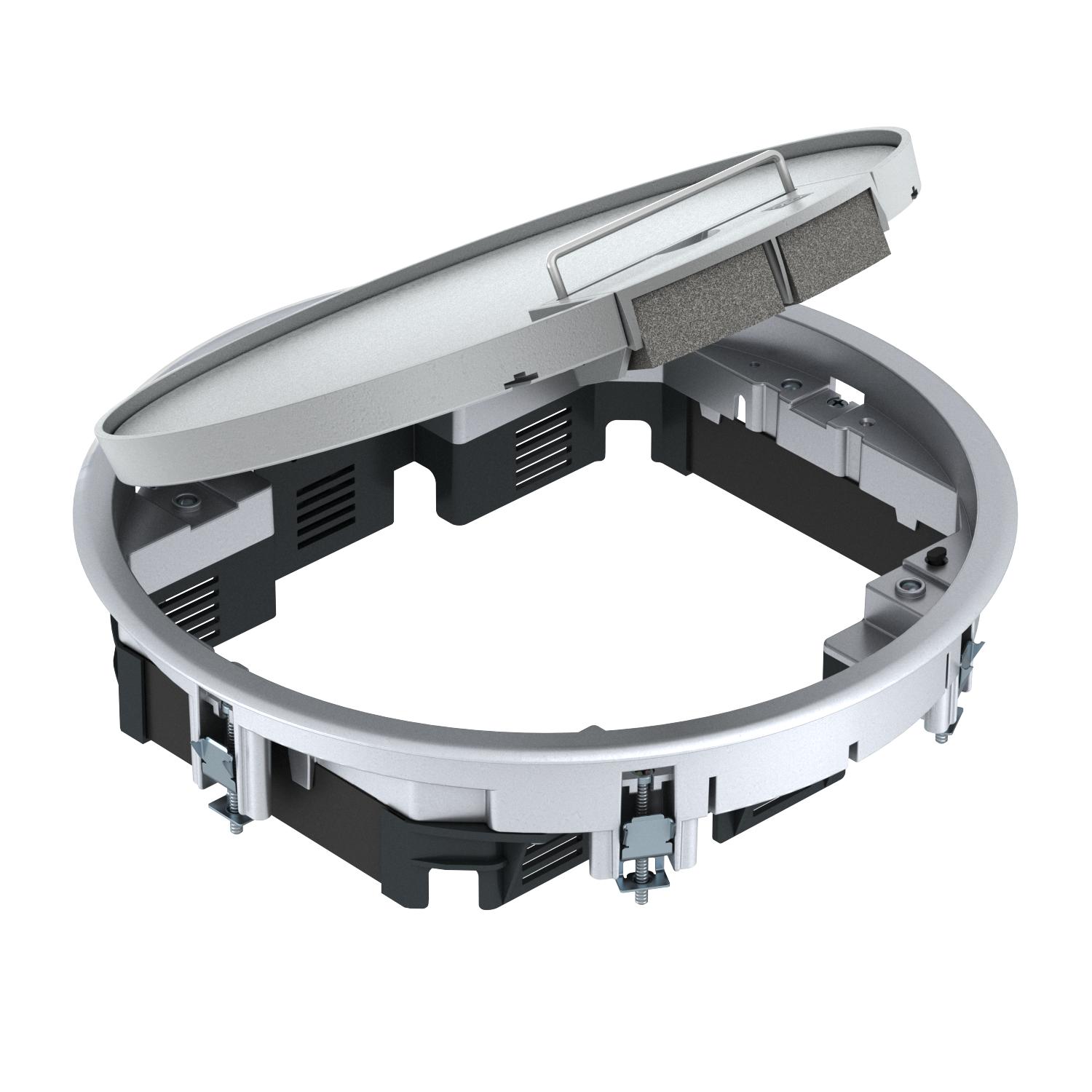

Ierīču montāžas modulis GESRA7/10 ar roktura skavu
Preces Nr. 7405544 | EAN 4012195104261
- Produkta apraksts
-
Produkta aprakstsIerīču montāžas kārba ar rokturi ne vairāk kā 10 atsevišķām Modul 45 ierīcēm 2 universālajos balstos UT3 un vienā balstā UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Kabeļa izvads no poliamīda RAL 9011
5 mm grīdas seguma izgriezums atvāžamajā vākā. Noņemot cietā kartona starpliku, grīdas seguma izgriezums tiek paaugstināts līdz 10 mm.
Var izmantot līdz 7 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
-
- Tehniskie dati
-
Tehniskie dati

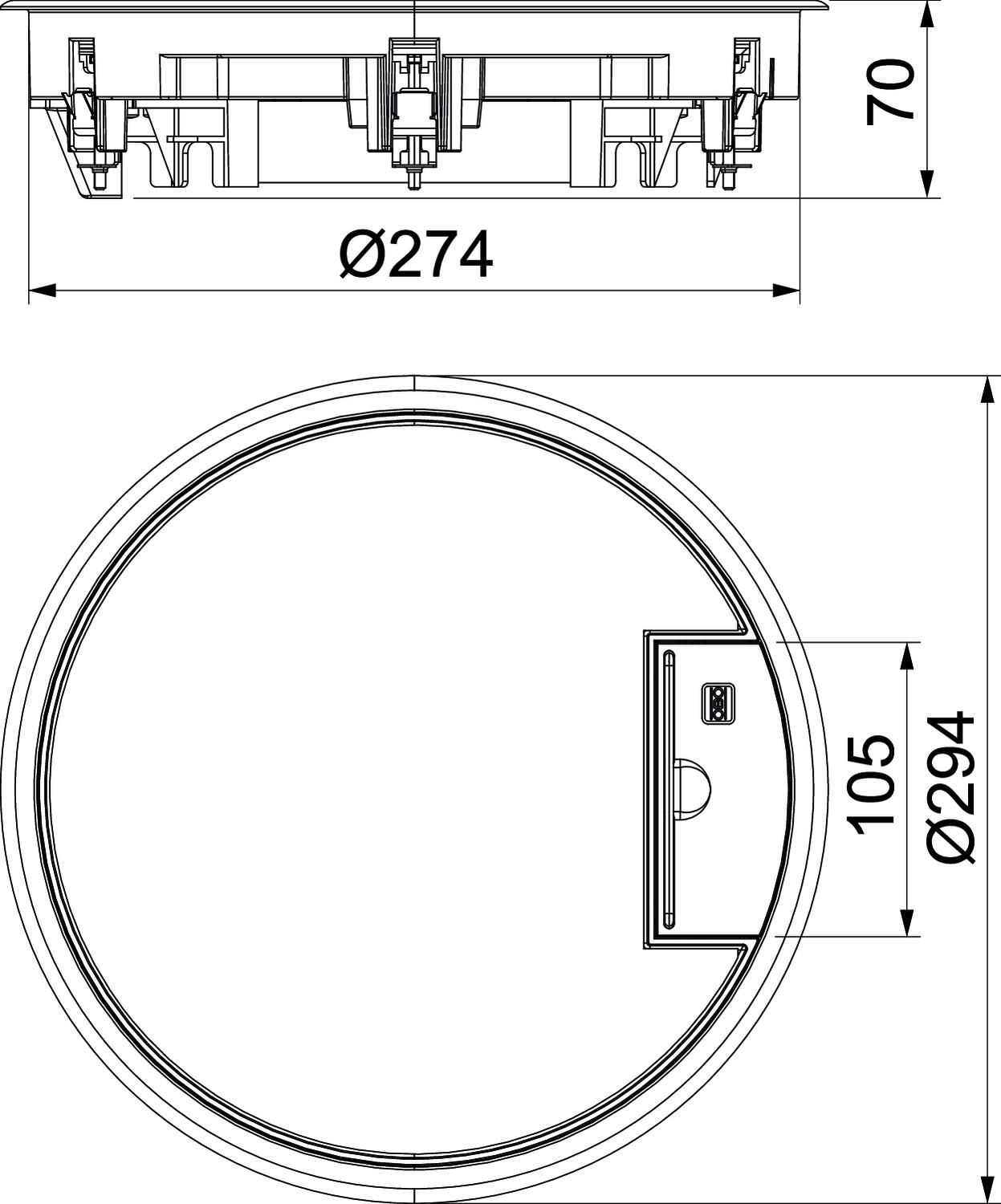

Aizsardzības pakāpes IK kods IK10 Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Aizsardzības veids (IP) neizmantotā stāvoklī IP40 Ar izgriezumu grīdas segumam jā Ārējais diametrs 294 mm Atļaujas VDE Atvēršanas mehānisms Roktura skava CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,588 kg CO2e / 1 Gabals Floor covering thickness max. 10 mm Grīdas augstums min. 78 mm Grīdas kopšana sauss Grīdas seguma aizsardzības rāmis jā Grīdas seguma biezums 5 mm Iebūvējamo ierīču skaits 10 Iebūvēšanas diametrs 275 Iebūvēšanas dziļums 78 mm Iekārtas stiprinājums ierīču kārbu nostiprināšanai jā Ierīču kārbu skaits 3 Iespējams iemontēt blīvi nē Izmērs Ø294x71 Izpildījums apaļš Kabeļu izvada izpildījums Pagriežams kabeļa izvads Lielas slodzes versija nē Materiāls Zem spiediena liets alumīnijs Montāžas sistēmas tips UT3 / UT4 Nominālais lielums ierīču iebūvēšanas vienībai R7 Piemērots dubulto grīdu montāžai jā Piemērots iebūvēšanai dobās grīdās jā Piemērots mitrajai kopšanai nē Piemērots zemgrīdas kanālam jā Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Rāmja modelis Paklāja aizsargrāmis Spriegošanas diapazons D maks. 37 mm Spriegošanas diapazons D min. 15 mm Vertikālā slodze, liels laukums līdz 10 000 N Vertikālā slodze, mazs laukums līdz 3 000 N - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm
UT3 45 3 7408723 1 Gabals
Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm
UT4 45 4 7408727 1 Gabals - Lejupielādes
-
Datu lapa GESRA7 10U / 7405544 , 0.26MB , pdfES Atbilstības deklarācija GESRA7 10U / 7405544 , 0.12MB , pdfREACH Atbilstības deklarācija GESRA7 10U / 7405544 , 0.13MB , pdfRoHS Atbilstības deklarācija GESRA7 10U / 7405544 , 0.13MB , pdfZīmes atļauja „VDE” atļauja „GES” , 0.12MB , pdfŠim produktam nav pieejami preču apraksti
