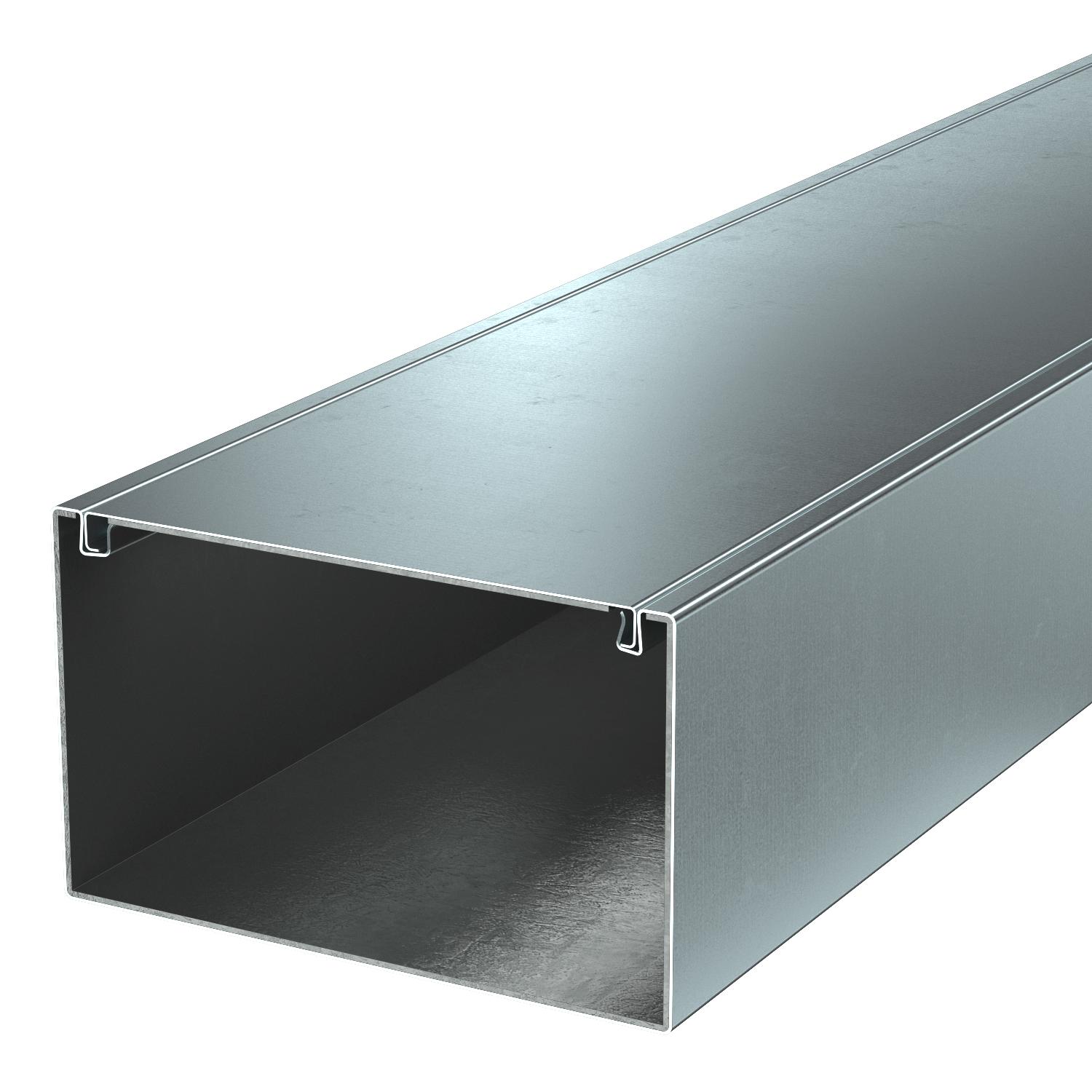

Instalāciju kanāls ar ugunsdrošu audumu PYROLINE® Rapid PLM, kanāla augstums 120 mm, FS
Preces Nr. 7218012 | EAN 4012197351236
- Produkta apraksts
-
Produkta aprakstsInstalāciju kanāls no metāla ar briestošu ugunsdrošu audumu ugunsdrošai kabeķu izvietošanai. Klasificēts kā instalāciju kanāls EI30, EI60 un EI90 saskaņā ar EN 13501-2, pārbaudīts saskaņā ar EN 1366-5. Klasificētajā laika posmā kanāls novērš uguns izplatīšanos un pasargā no kabeļu degšanas izpausmēm.
Piemērots montāžai tieši pie sienas un griestiem, montāžai zem sistēmas grīdām un uz balsta sistēmām. Salaiduma vietu montāža bez instrumentiem ar salaiduma vietu savienotāju PLM SI. Drīkst izmantot tikai apstiprinātas iepriekš sakomplektētas veiddetaļas. Vāks tiek nofiksēts bez instrumentiem un paredzēts ātrai revīzijai un vēlākām papildu instalācijām. Iespējama vāka montāža ar nobīdi vienmērīgai potenciāla izlīdzināšanai visā kanāla posmā.
-
- Tehniskie dati
-
Tehniskie dati

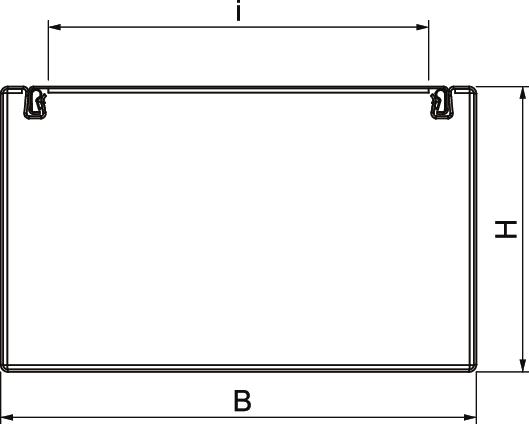

Aizsardzības pakāpes IK kods IK10 Apvalks Tērauds Ar perforāciju jā Augstums 120 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 3,1395 kg CO2e / 1 Metrs Derīgais šķērsgriezums 18500 mm² EI Klasifikācija - instalācijas kanāls 90 Garums 2000 mm Iekšējais augstums 114 mm Iekšējais platums 194 mm Iespējamas starpsienas jā Izmērs 120x200x2000 Izmērs B 200 mm Izmērs H 120 mm Izmērs i 162 mm Krāsa cinks Materiāls Tērauds Platums 200 mm Saskarē ar liesmu nonākošo sānu skaits 4 Vāka nostiprināšana Citi Virsma cinkots - Visi tipi
-
Sistēmas piederumi
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Ablācijas pārklājums PYROCOAT® kasetnē
ASX-K 7202310 1 Gabals
Fiksācijas skava RKV3V
RKV3V 6288700 20 Gabals - Lejupielādes
-
Datu lapa PLM D 1220 FS / 7218012 , 0.18MB , pdfKatalogs Fire protection ducts , 8.99MB , pdfES Atbilstības deklarācija PLM D 1220 FS / 7218012 , 0.21MB , pdfEkspluatācijas īpašību deklarācija PLM D 1220 FS / 7218012 , 0.78MB , pdfREACH Atbilstības deklarācija PLM D 1220 FS / 7218012 , 0.12MB , pdfRoHS Atbilstības deklarācija PLM D 1220 FS / 7218012 , 0.13MB , pdfPilnvarojuma apliecība Fire protection ducts PYROLINE® Rapid PLM , 2.15MB , pdfŠim produktam nav pieejami preču apraksti

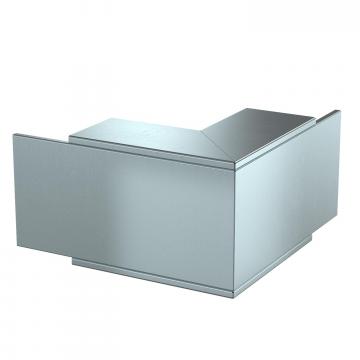

Ārējais stūris, kanāla augstums 120 mm, FS

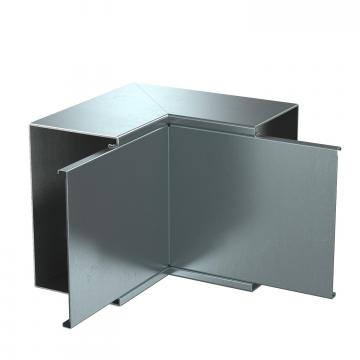

Iekšējais stūris, kanāla augstums 120 mm, FS

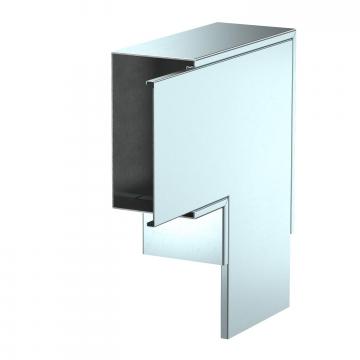

Plakanais leņķis, kanāla augstums 120 mm, FS

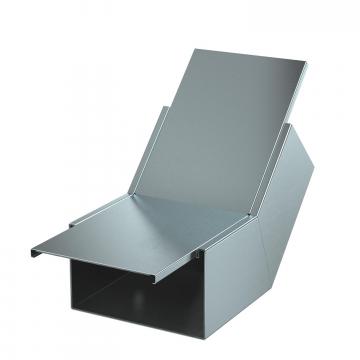

Vertikāls līkums, augšupejošs, kanāla augstums 120 mm, FS

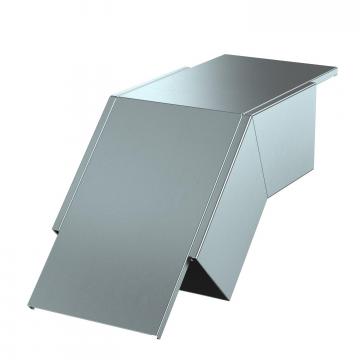

Vertikāls līkums, lejupejošs, kanāla augstums 120 mm, FS

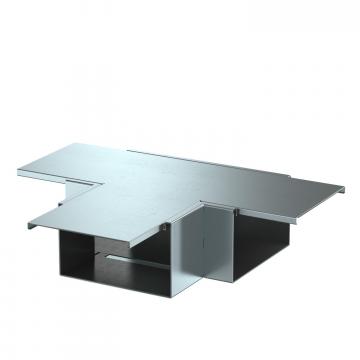

T veida atzarojums, kanāla augstums 120 mm, FS

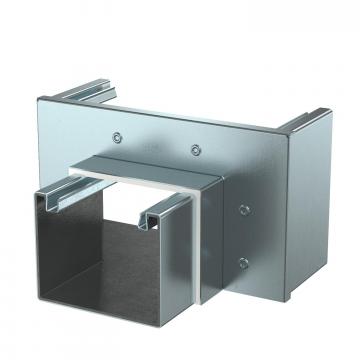

Redukcijas pāreja, taisna, no kanāla augstuma 120 mm uz 80 mm, FS

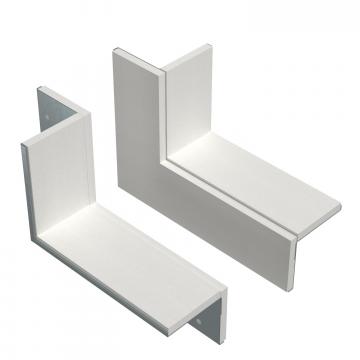

Sienas pieslēgumu komplekts, divpusējs, stūra montāžai, kanāla augstums 120 mm, FS

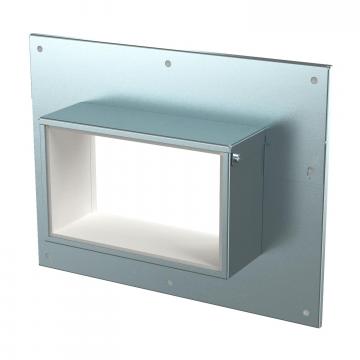

Sienas pieslēguma apmale, četrpusēja, kanāla augstums 120 mm, FS

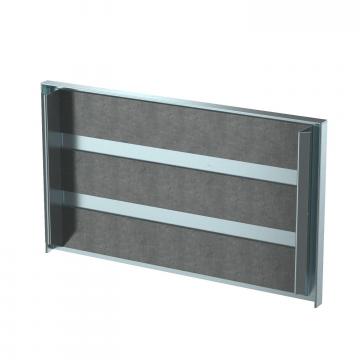

Uzgalis, kanāla augstums 120 mm, FS
Vāka atbalsts, kanāla platums 200 mm
Putuplasta blīvējums, kanāla augstums 120 mm
Kabeļu loks montāžai sienā, kanāla augstums 120 mm
Kabeļu loks montāžai griestos, kanāla augstums 120 mm

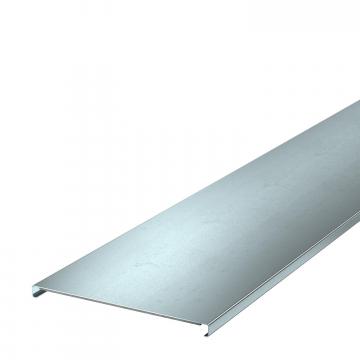

Instalāciju kanāla vāks, kanāla platums 200 mm, FS

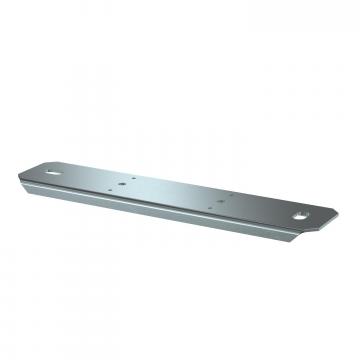

Balsts, kanāla platums 200 mm, FS
