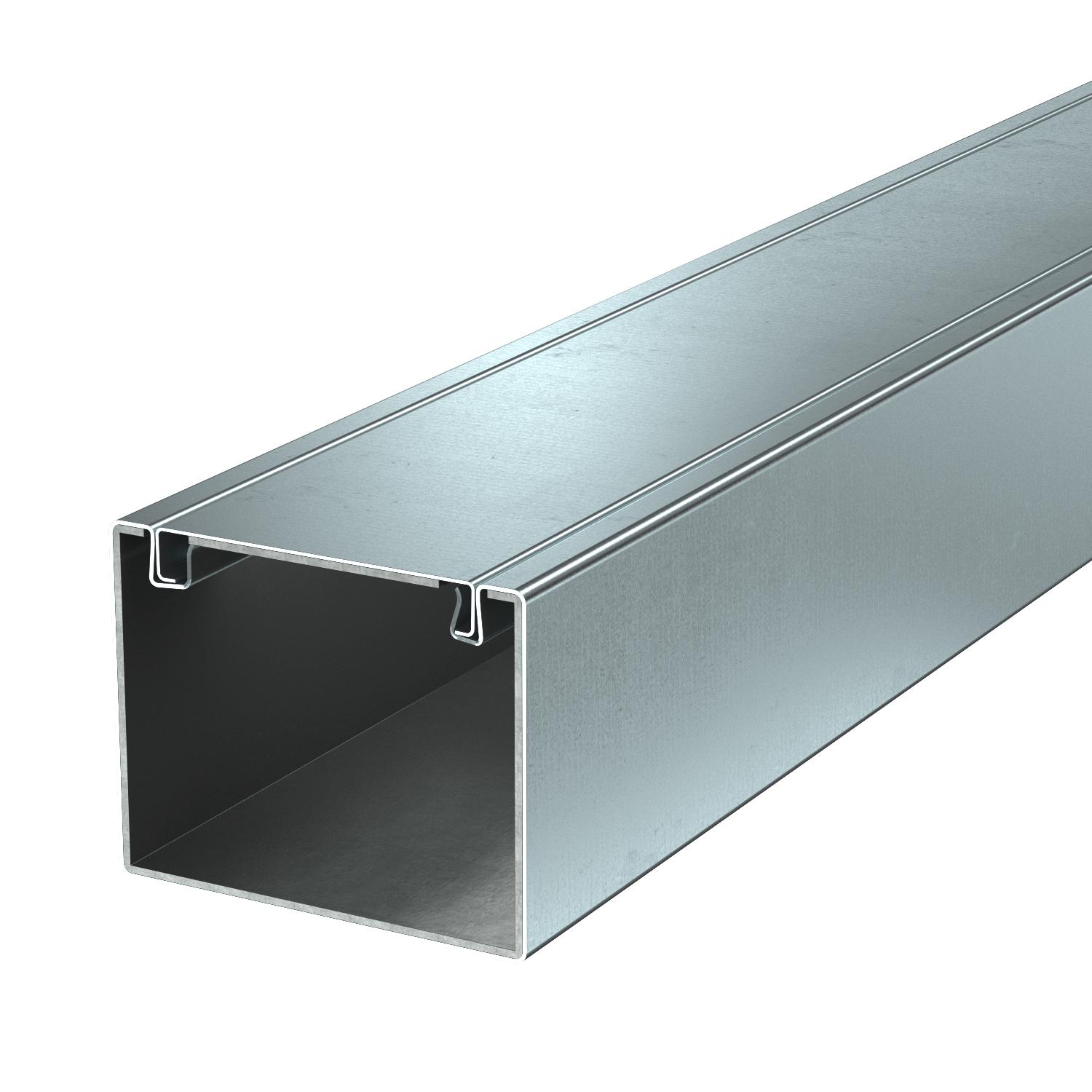

Instalāciju kanāls ar ugunsdrošu audumu PYROLINE® Rapid PLM, kanāla augstums 80 mm, FS
Preces Nr. 7218008 | EAN 4012197351229
- Produkta apraksts
-
Produkta aprakstsInstalāciju kanāls no metāla ar briestošu ugunsdrošu audumu ugunsdrošai kabeķu izvietošanai. Klasificēts kā instalāciju kanāls EI30, EI60 un EI90 saskaņā ar EN 13501-2, pārbaudīts saskaņā ar EN 1366-5. Klasificētajā laika posmā kanāls novērš uguns izplatīšanos un pasargā no kabeļu degšanas izpausmēm.
Piemērots montāžai tieši pie sienas un griestiem, montāžai zem sistēmas grīdām un uz balsta sistēmām. Salaiduma vietu montāža bez instrumentiem ar salaiduma vietu savienotāju PLM SI. Drīkst izmantot tikai apstiprinātas iepriekš sakomplektētas veiddetaļas. Vāks tiek nofiksēts bez instrumentiem un paredzēts ātrai revīzijai un vēlākām papildu instalācijām. Iespējama vāka montāža ar nobīdi vienmērīgai potenciāla izlīdzināšanai visā kanāla posmā.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības pakāpes IK kods IK10 Apvalks Tērauds Ar perforāciju jā Derīgais šķērsgriezums 5180 mm² EI Klasifikācija - instalācijas kanāls 90 Iespējamas starpsienas jā Izmērs 80x100x2000 Izmērs i 62 mm Izstrādājuma sērija „PYROLINE® Rapid PLM“ Krāsa cinks Materiāls Tērauds ROHS atbilstība jā Saskarē ar liesmu nonākošo sānu skaits 4 Vāka nostiprināšana Citi Virsma cinkots Izmēri

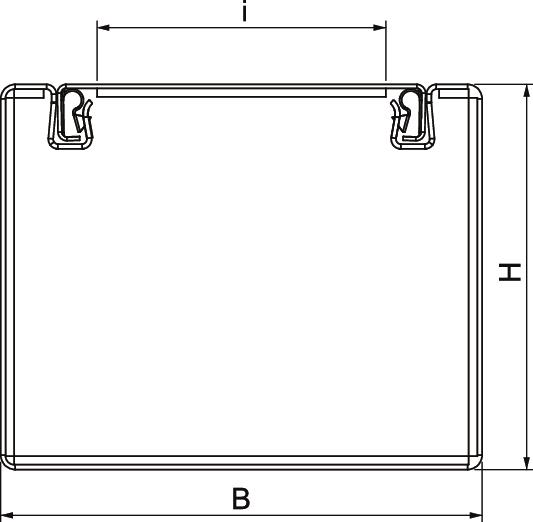

Augstums 80 mm Garums 2000 mm Iekšējais augstums 74 mm Iekšējais platums 94 mm Izmērs B 100 mm Izmērs H 80 mm Platums 100 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,6136 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 1,6136 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 - Visi tipi
-
Sistēmas piederumi
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Ablācijas pārklājums PYROCOAT® kasetnē
ASX-K 7202310 1 Gabals
Fiksācijas skava RKV3V
RKV3V 6288700 20 Gabals - Lejupielādes
-
Datu lapa PLM D 0810 FS / 7218008 , 0.17MB , pdfES Atbilstības deklarācija PLM D 0810 FS / 7218008 , 0.21MB , pdfEkspluatācijas īpašību deklarācija PLM D 0810 FS / 7218008 , 0.78MB , pdfREACH Atbilstības deklarācija PLM D 0810 FS / 7218008 , 0.12MB , pdfRoHS Atbilstības deklarācija PLM D 0810 FS / 7218008 , 0.13MB , pdfPilnvarojuma apliecība Fire protection ducts PYROLINE® Rapid PLM , 2.15MB , pdfŠim produktam nav pieejami preču apraksti

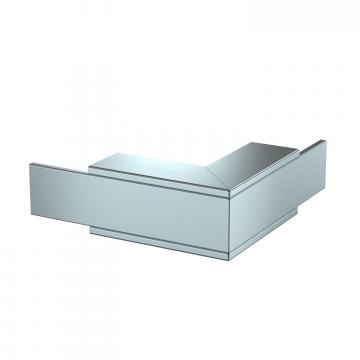

Ārējais stūris, kanāla augstums 80 mm, FS

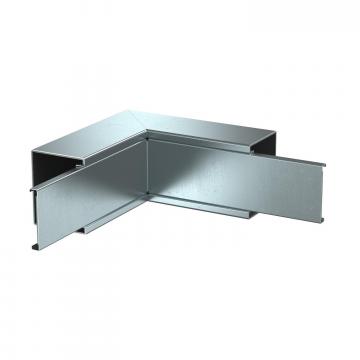

Iekšējais stūris, kanāla augstums 80 mm, FS

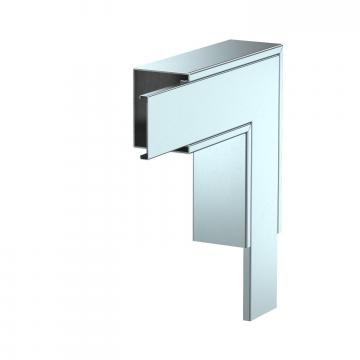

Plakanais leņķis, kanāla augstums 80 mm, FS
Vertikāls līkums, augšupejošs, kanāla augstums 80 mm, FS

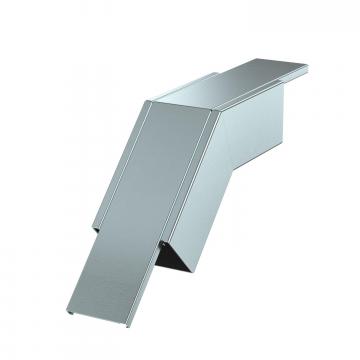

Vertikāls līkums, lejupejošs, kanāla augstums 80 mm, FS

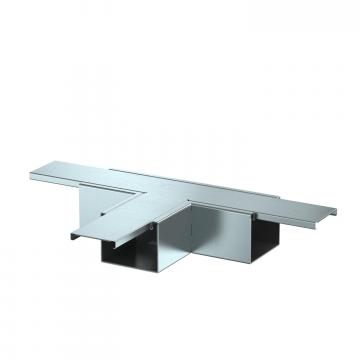

T veida atzarojums, kanāla augstums 80 mm, FS

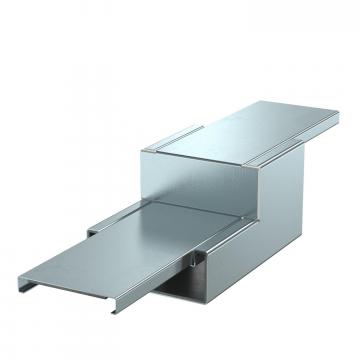

Redukcijas pāreja, taisna, no kanāla augstuma 80 mm uz 40 mm, FS

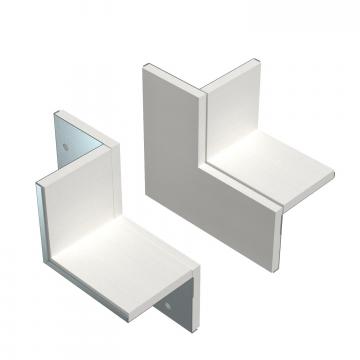

Sienas pieslēgumu komplekts, divpusējs, stūra montāžai, kanāla augstums 80 mm, FS

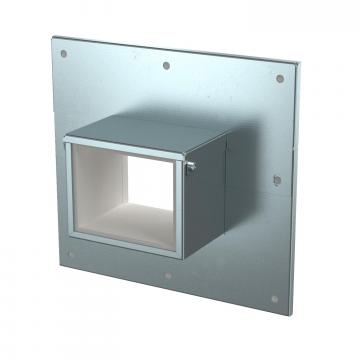

Sienas pieslēguma apmale, četrpusēja, kanāla augstums 80 mm, FS

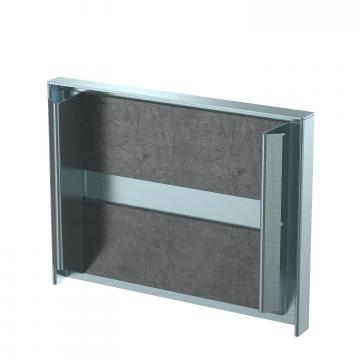

Uzgalis, kanāla augstums 80 mm, FS
Vāka atbalsts, kanāla platums 100 mm
Putuplasta blīvējums, kanāla augstums 80 mm
Kabeļu loks montāžai sienā, kanāla augstums 80 mm
Kabeļu loks montāžai griestos, kanāla augstums 80 mm

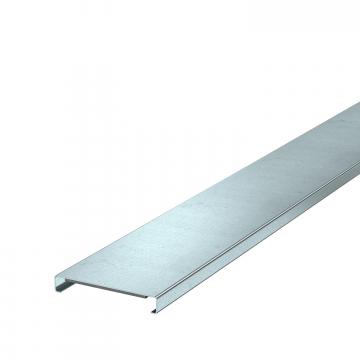

Instalāciju kanāla vāks, kanāla platums 100 mm, FS

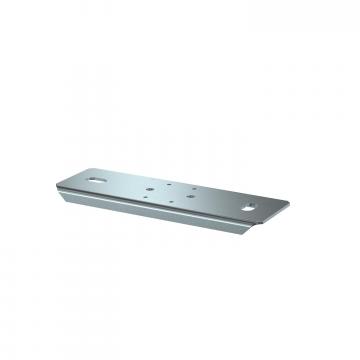

Balsts, kanāla platums 100 mm, FS
Starpsiena 60 FS
