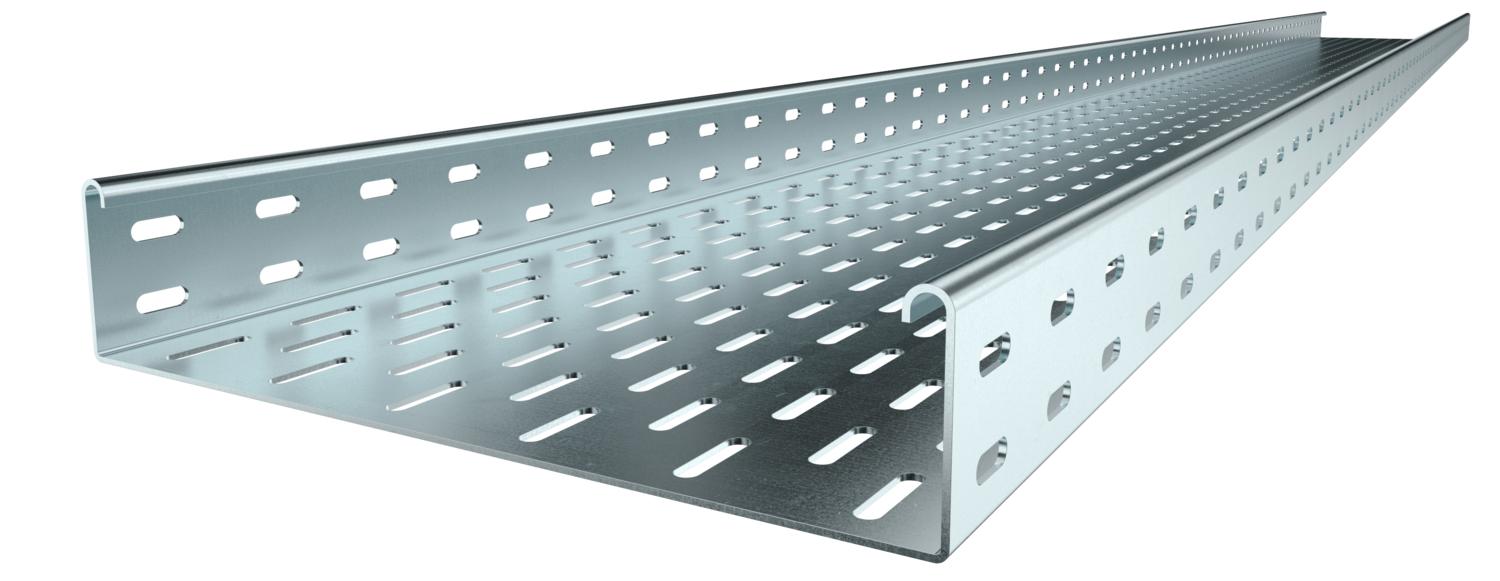

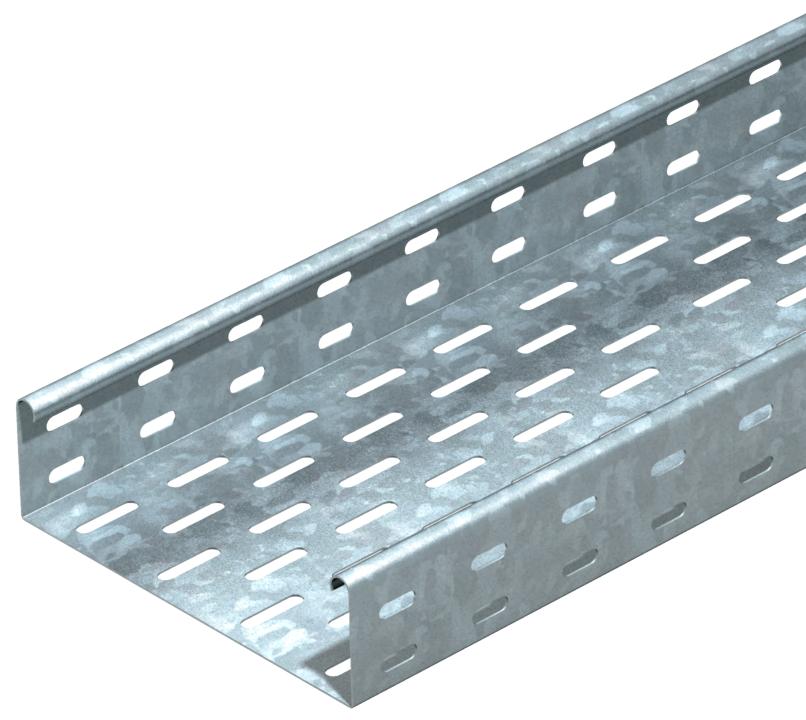

Kabeļu rene EKS 60 FS

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	2 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

EKS 60 = īpaši smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Garenie savienotāji visos izpildījumos ir jāpasūta atsevišķi.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Augstums	2 in
Balstu atstatums 1,5 m	3,3 kN/m
Balstu atstatums 2,0 m	2,2 kN/m
Balstu atstatums 2,5 m	1,6 kN/m
Balstu atstatums 3,0 m	0,95 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	8,5763 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	5800 mm²
Derīgais šķērsgriezums	58 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	118 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

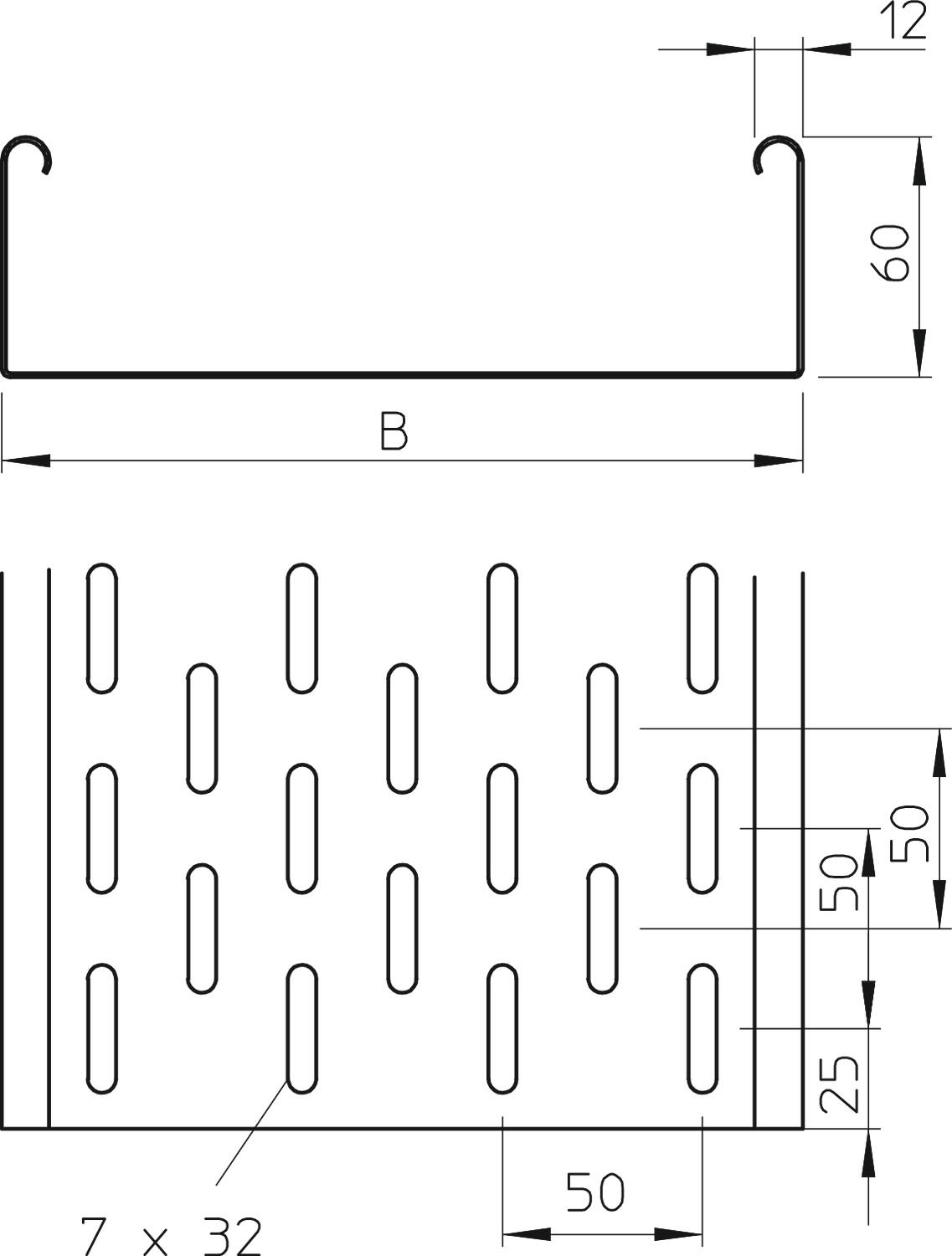

Izmēri	60 x 100

Izmērs	60x100x3000
Izmērs B	100 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	0,1 in
Loksnes biezums	2 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	4 in
Platums	100 mm
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	cinkots

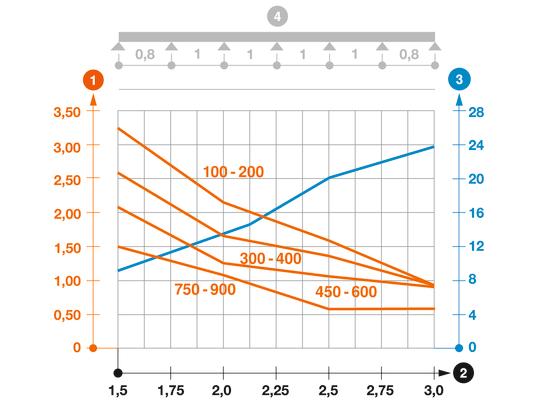

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
EKS 610 FS	3000 mm	100 mm	2 mm	nē	Tērauds	cinkots	6056148	m	3 m
EKS 620 FS	3000 mm	200 mm	2 mm	nē	Tērauds	cinkots	6056229	m	3 m
EKS 630 FS	3000 mm	300 mm	2 mm	nē	Tērauds	cinkots	6056326	m	3 m
EKS 640 FS	3000 mm	400 mm	2 mm	nē	Tērauds	cinkots	6056423	m	3 m
EKS 650 FS	3000 mm	500 mm	2 mm	nē	Tērauds	cinkots	6056520	m	3 m
EKS 660 FS	3000 mm	600 mm	2 mm	nē	Tērauds	cinkots	6056628	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FS	RLVK 60 FS	6067093	Gabals	10 Gabals
Salaiduma līste FS	SSLB 100 FS	7070205	Gabals	20 Gabals
45° līkums 60 FS	RB 45 610 FS	6036100	Gabals	1 Gabals
90° līkums 60 FS	RB 90 610 FS	6036560	Gabals	1 Gabals
Līkums, regulējams leņķis 60 FS	RB W 610 FS	6037100	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FS	RAA 610 FS	6042111	Gabals	1 Gabals
T veida detaļa 60 FS	RT 610 FS	6038100	Gabals	1 Gabals
X-elements 60 FS	RK 610 FS	7027311	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 100 FS	6052096	m	3 m
Starpsiena 60 FS	TSG 60 FS	6062068	m	3 m
90° līkums 60 FS	RB 90 610 FS	6043216	Gabals	1 Gabals
