Kabeļu rene MKS 35 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

MKS 35 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 35 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Derīgais šķērsgriezums	6800 mm²
Derīgais šķērsgriezums	68 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmēri	35 x 200
Izmērs	35x200x3000
Izstrādājuma sērija	MKS sērija
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks

Loksnes biezums	0,04 in
Loksnes biezums	1 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
ROHS atbilstība	jā
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Balstu atstatums 2,5 m	0,3 kN/m
Balstu atstatums 3,0 m	0,2 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	5,313 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	5,313 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 310 FT	3000 mm	100 mm	1 mm	nē	Tērauds	karsti cinkots	6053106	m	3 m
MKS 315 FT	3000 mm	150 mm	1 mm	nē	Tērauds	karsti cinkots	6053165	m	3 m
MKS 320 FT	3000 mm	200 mm	1 mm	nē	Tērauds	karsti cinkots	6053203	m	3 m
MKS 330 FT	3000 mm	300 mm	1 mm	nē	Tērauds	karsti cinkots	6053300	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FT	RLVK 35 FT	6067301	Gabals	10 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 200 FT	6051367	m	3 m

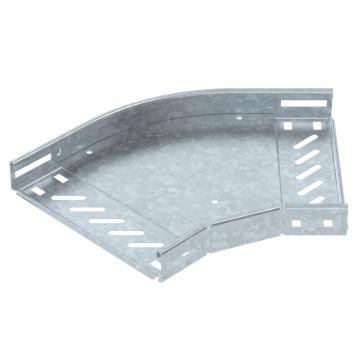

45° līkums 35 FT	RB 45 320 FT	6036012	Gabals	1 Gabals

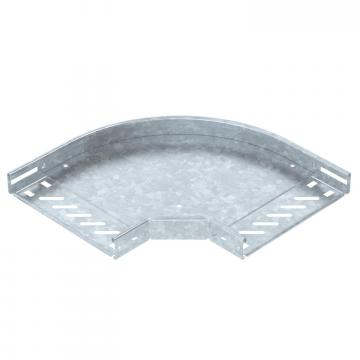

90° līkums 35 FT	RB 90 320 FT	6036512	Gabals	1 Gabals

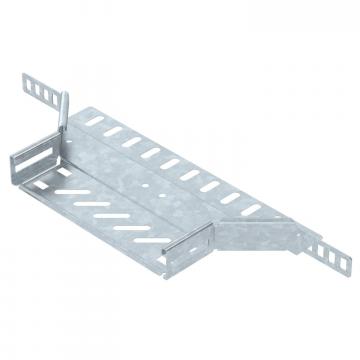

Montāžas atzarojuma detaļa 35 FT	RAA 320 FT	6042203	Gabals	1 Gabals

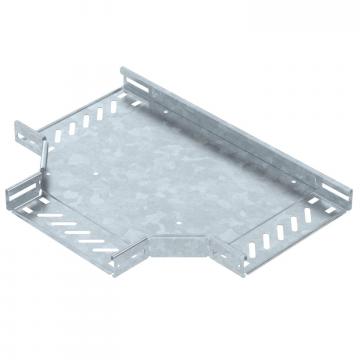

T veida detaļa 35 FT	RT 320 FT	6038012	Gabals	1 Gabals

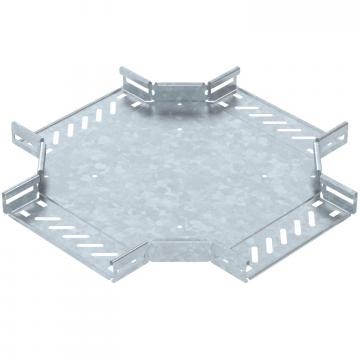

Krustenis 35 FT	RK 320 FT	7027403	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 200 DD	6052709	m	3 m
Starpsiena 30 DD	TSG 30 DD	6062314	m	3 m
45° līkums 35 FT	RB 45 320 FT	7065213	Gabals	1 Gabals
