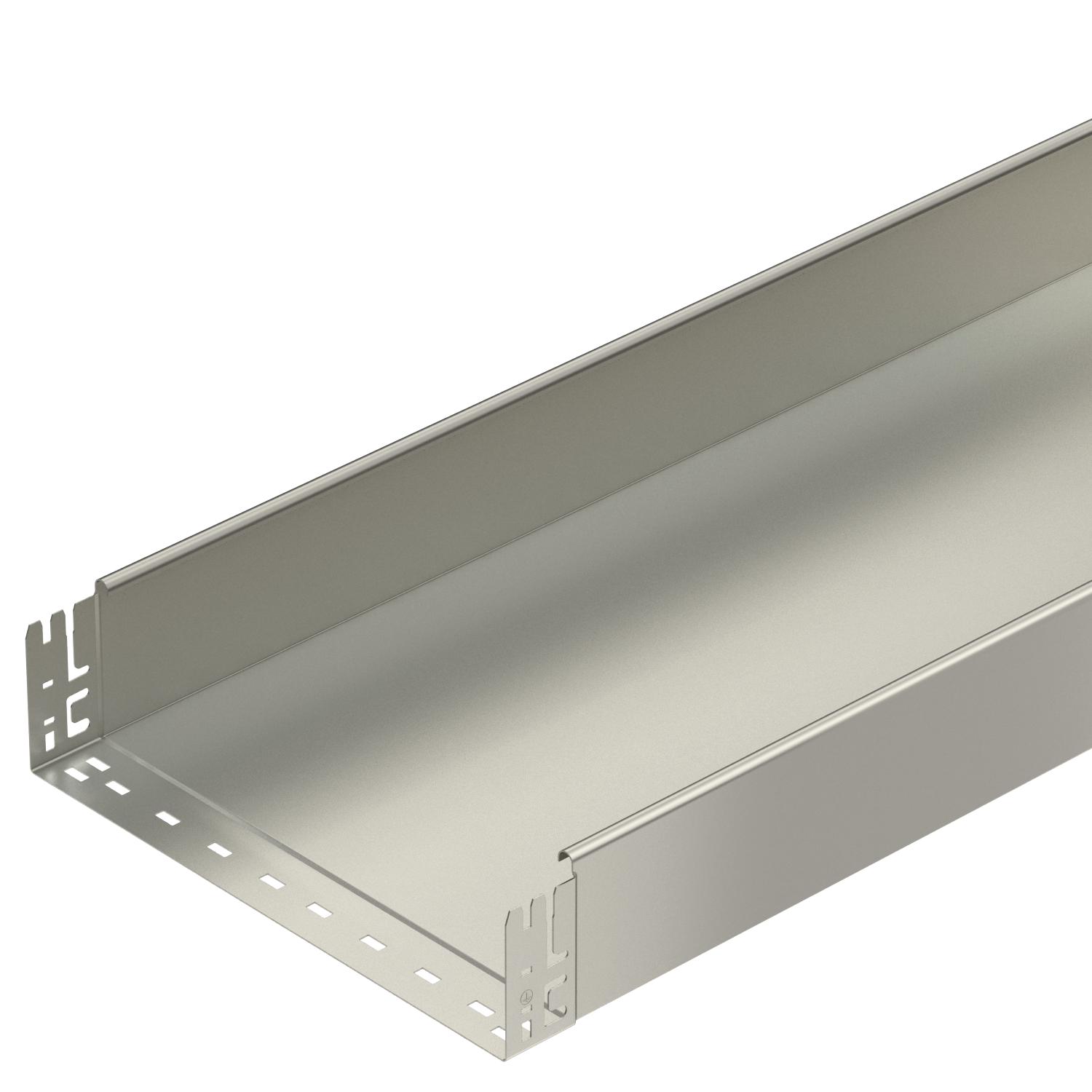

Kabeļu rene MKS-Magic® 110 bez caurumiem A2
Preces Nr. 6059424 | EAN 4012195832317
- Produkta apraksts
-
Produkta aprakstsNeperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Derīgais šķērsgriezums 438 cm² Derīgais šķērsgriezums 43800 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām nē Izmērs 110x400x3050 Izstrādājuma sērija MKSM sērija Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Krāsa tērauda Lietderīgais garums 3000 mm Loksnes biezums 1 mm Materiāls Nerūsējošais tērauds 1.4301 NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips ROHS atbilstība jā Sānu caurumi nē Savienotāja izpildījums iebūvēts savienotājs Virsma neizolēts, apstrādāts Izmēri
Augstums 110 mm Garums 3050 mm Izmērs B 400 mm Platums 400 mm Noslodze
Balstu atstatums 1,5 m 1,85 kN/m Balstu atstatums 2,0 m 1,3 kN/m Balstu atstatums 2,5 m 0,75 kN/m Balstu atstatums 3,0 m 0,6 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 28,8355 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 28,8355 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
Slodzes diagramma, kabeļu rene, tips MKSMU 110
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

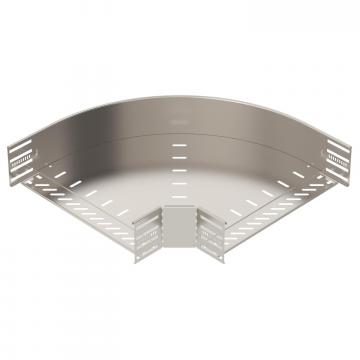

90° līkums 110 A2
RB 90 140 A2 6036866 1 Gabals

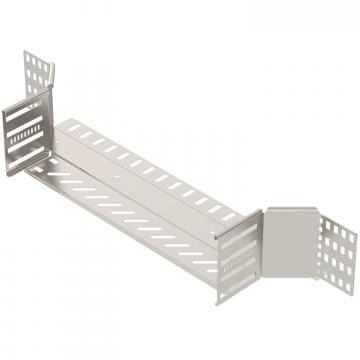

Montāžas atzarojuma detaļa 110 A2
RAA 140 A2 6042351 1 Gabals

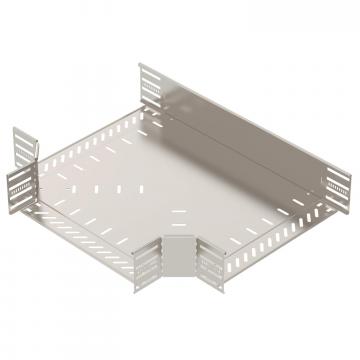

T veida detaļa 110/400 A2
RT 140 A2 6038366 1 Gabals
Vāks ar grozāmu aizbīdni A2
DRL 400 A2 6052932 3 m
Starpsiena 110 A2
TSG 110 A2 6062255 3 m - Lejupielādes
-
Datu lapa MKSMU 140 A2 / 6059424 , 0.27MB , pdfES Atbilstības deklarācija MKSMU 140 A2 / 6059424 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija MKSMU 140 A2 / 6059424 , 0.09MB , pdfREACH Atbilstības deklarācija MKSMU 140 A2 / 6059424 , 0.12MB , pdfRoHS Atbilstības deklarācija MKSMU 140 A2 / 6059424 , 0.12MB , pdfProdukta vides deklarācija (EPD) MKSMU 140 A2 / 6059424 , 2.03MB , pdfZīmes atļauja „VDE” zīmes atļauja „KTS-Magic” , 0.18MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 12.36MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
