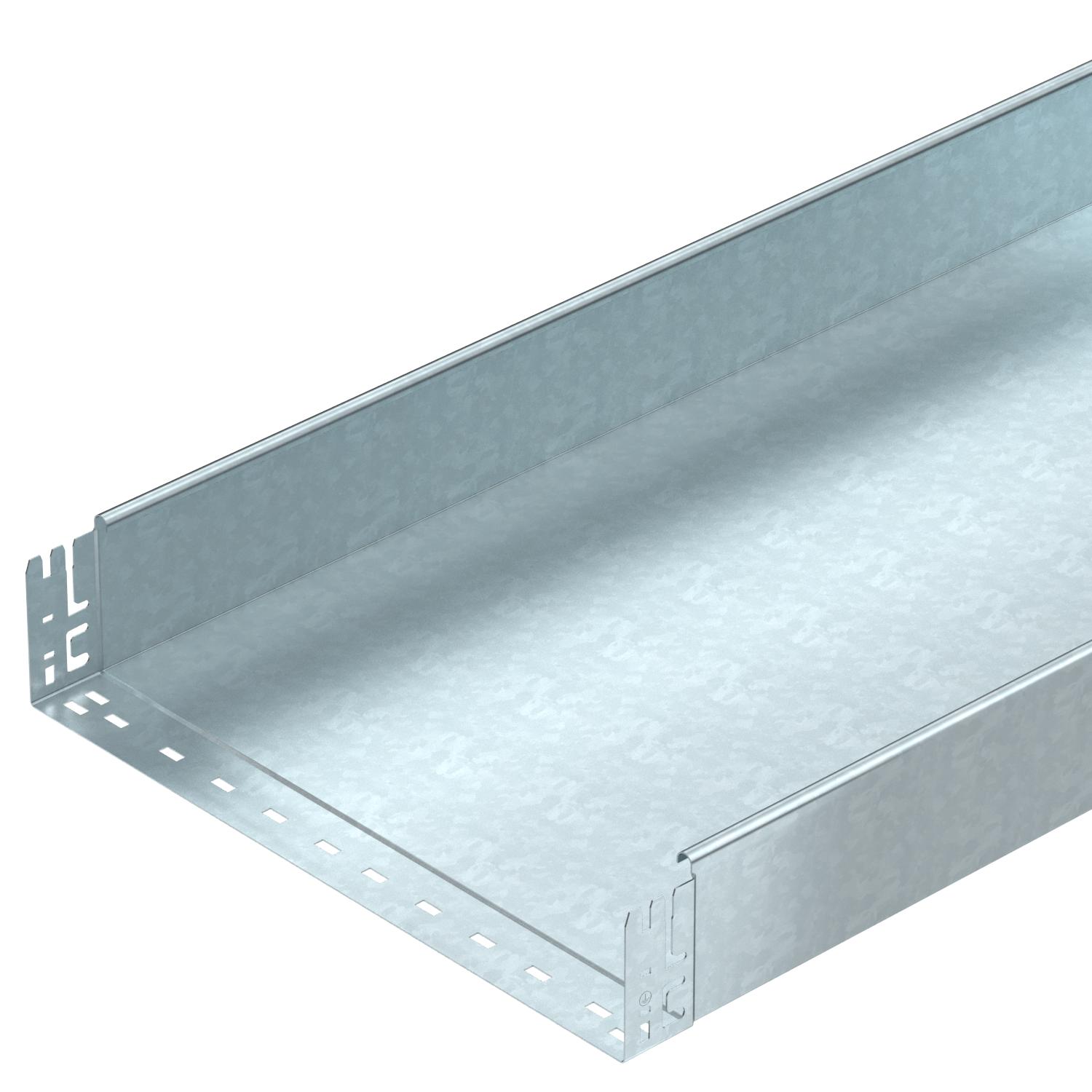

Kabeļu rene MKS-Magic® 110 bez caurumiem FT

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	110 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Ar augšējo daļu	nē
Derīgais šķērsgriezums	54800 mm²
Derīgais šķērsgriezums	548 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmērs	110x500x3050
Izstrādājuma sērija	MKSM sērija
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks

Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
ROHS atbilstība	jā
Sānu caurumi	nē
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	karsti cinkots

Augstums	110 mm
Garums	3050 mm

Izmērs B	500 mm
Platums	500 mm

Balstu atstatums 1,5 m	1,85 kN/m
Balstu atstatums 2,0 m	1,3 kN/m

Balstu atstatums 2,5 m	0,75 kN/m
Balstu atstatums 3,0 m	0,6 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	24,8519 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	24,8519 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSMU 110 FT	3050 mm	100 mm	110 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059399	m	3 m
MKSMU 115 FT	3050 mm	150 mm	110 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059401	m	3 m
MKSMU 120 FT	3050 mm	200 mm	110 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059403	m	3 m
MKSMU 130 FT	3050 mm	300 mm	110 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059405	m	3 m
MKSMU 140 FT	3050 mm	400 mm	110 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059407	m	3 m
MKSMU 150 FT	3050 mm	500 mm	110 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059409	m	3 m
MKSMU 160 FT	3050 mm	600 mm	110 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059411	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 500 FT	6051448	m	3 m
45° līkums 110 FT	RB 45 150 FT	6036338	Gabals	1 Gabals
90° līkums 110 FT	RB 90 150 FT	6036840	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FT	RB W 150 FT	6037330	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 FT	RAA 150 FT	6042261	Gabals	1 Gabals
T veida detaļa 110 FT	RT 150 FT	6038330	Gabals	1 Gabals
X-elements 110 FT	RK 150 FT	7027461	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 500 DD	6052718	m	3 m
Starpsiena 110 DD	TSG 110 DD	6062335	m	3 m
