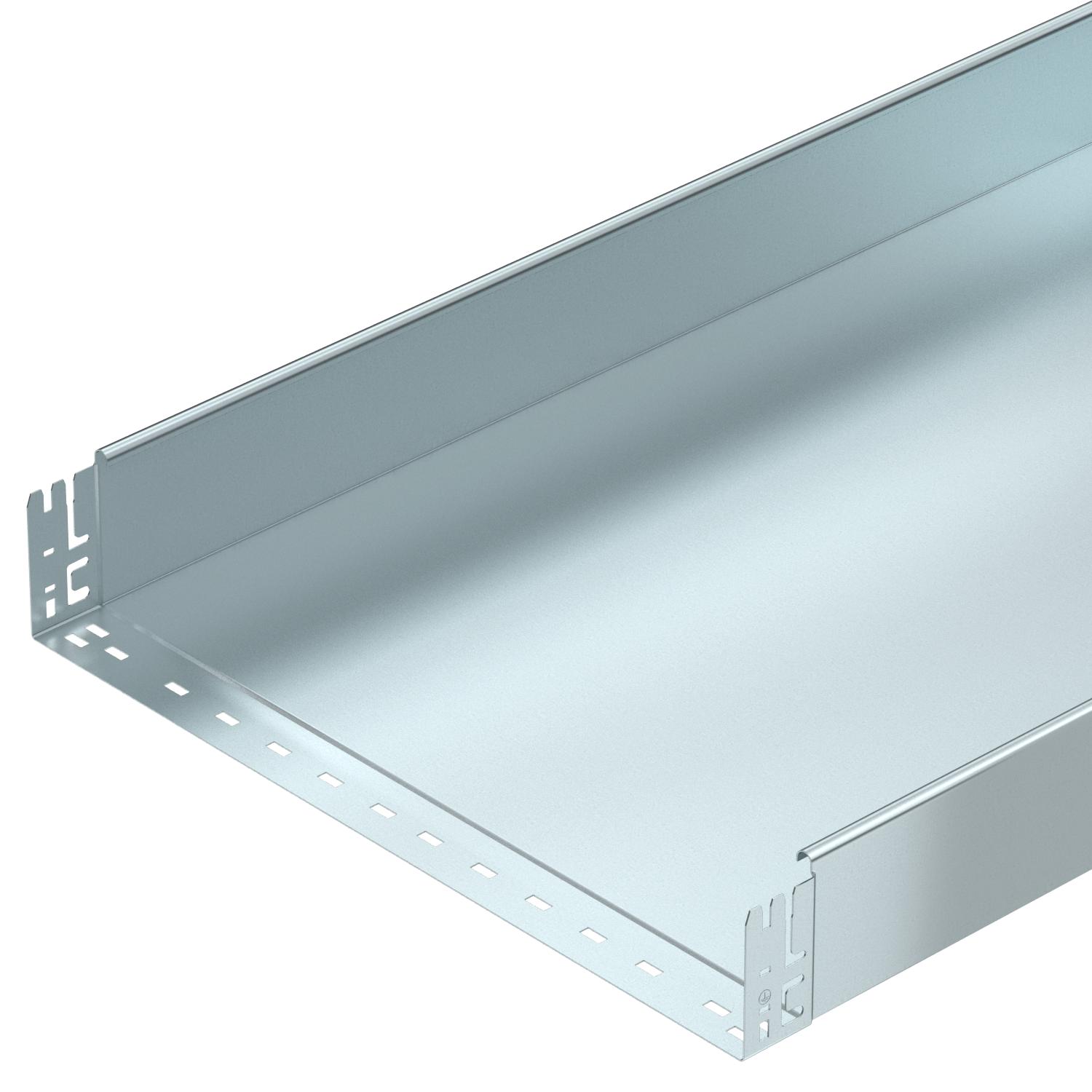

Kabeļu rene MKS-Magic® 110 neperforēta FS

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	110 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Ar augšējo daļu	nē
Derīgais šķērsgriezums	655 cm²
Derīgais šķērsgriezums	65500 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmērs	110x600x3050
Izstrādājuma sērija	MKSM sērija
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks

Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
ROHS atbilstība	jā
Sānu caurumi	nē
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	cinkots

Augstums	110 mm
Garums	3050 mm

Izmērs B	600 mm
Platums	600 mm

Balstu atstatums 1,5 m	1,85 kN/m
Balstu atstatums 2,0 m	1,3 kN/m

Balstu atstatums 2,5 m	0,75 kN/m
Balstu atstatums 3,0 m	0,6 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	26,8856 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	26,8856 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSMU 110 FS	3050 mm	100 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059382	m	3 m
MKSMU 115 FS	3050 mm	150 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059384	m	3 m
MKSMU 120 FS	3050 mm	200 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059386	m	3 m
MKSMU 130 FS	3050 mm	300 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059388	m	3 m
MKSMU 140 FS	3050 mm	400 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059390	m	3 m
MKSMU 150 FS	3050 mm	500 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059392	m	3 m
MKSMU 160 FS	3050 mm	600 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059394	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
45° līkums 110 FS	RB 45 160 FS	6036310	Gabals	1 Gabals
90° līkums 110 FS	RB 90 160 FS	6036812	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FS	RB W 160 FS	6037312	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 FS	RAA 160 FS	6042163	Gabals	1 Gabals
T veida detaļa 110 FS	RT 160 FS	6038312	Gabals	1 Gabals
X-elements 110 FS	RK 160 FS	7027363	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 600 FS	6052606	m	3 m
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
