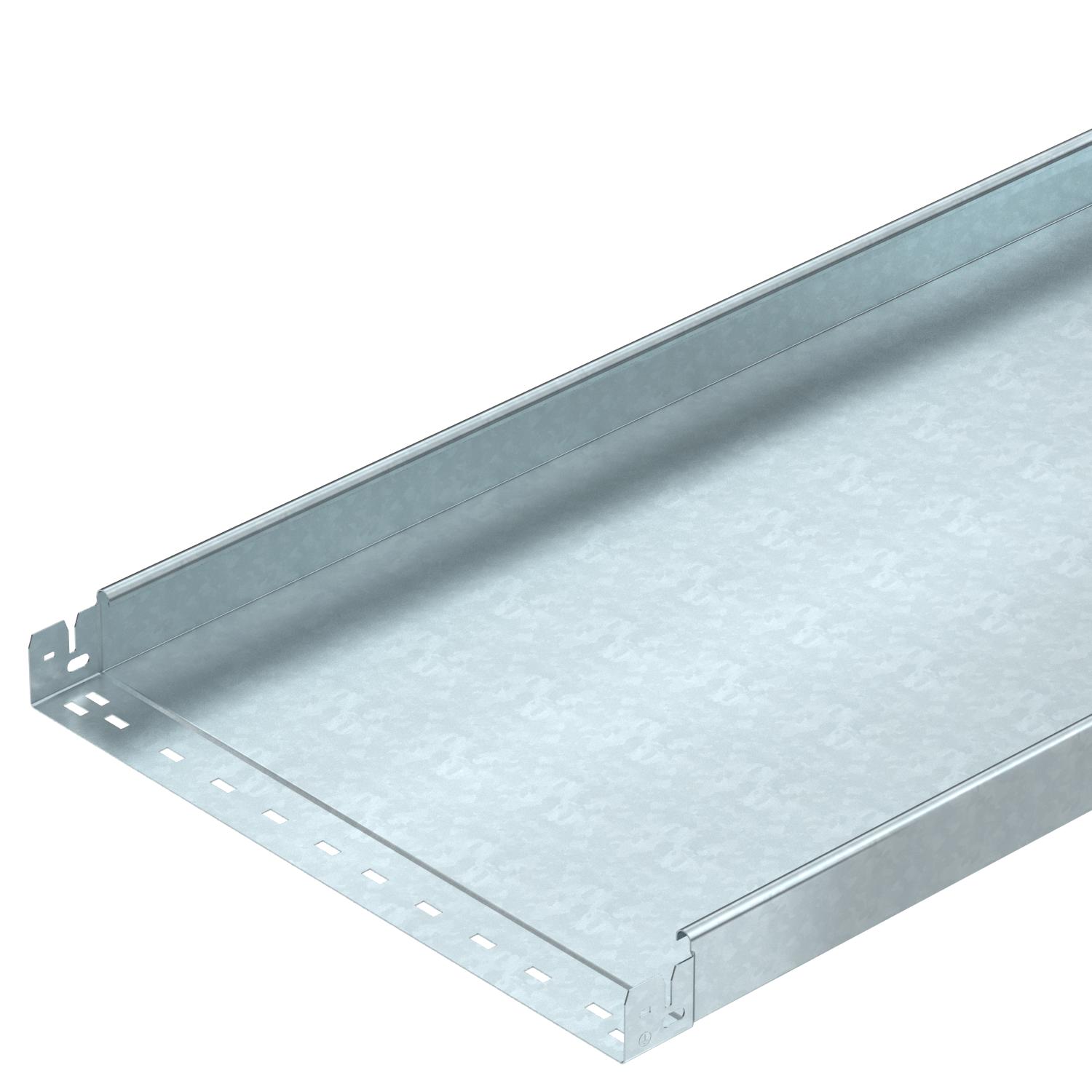

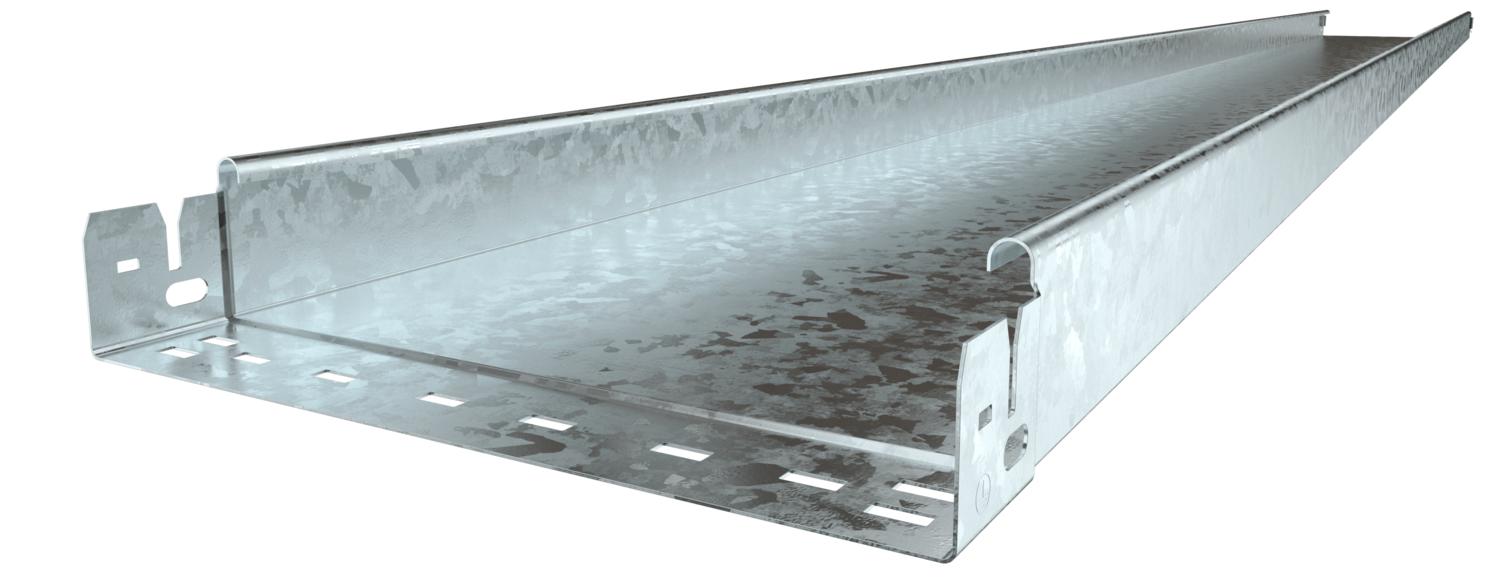

Kabeļu rene MKS-Magic® 60 bez caurumiem FT

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 1,75 m	1,25 kN/m
Balstu atstatums 2,0 m	1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	13,6782 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	29800 mm²
Derīgais šķērsgriezums	298 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmērs	60x500x3050

Izmērs B	500 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	500 mm
Sānu caurumi	nē
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSMU 610 FT	3050 mm	100 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059248	m	3 m
MKSMU 615 FT	3050 mm	150 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059250	m	3 m
MKSMU 620 FT	3050 mm	200 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059252	m	3 m
MKSMU 630 FT	3050 mm	300 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059254	m	3 m
MKSMU 640 FT	3050 mm	400 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059256	m	3 m
MKSMU 650 FT	3050 mm	500 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059258	m	3 m
MKSMU 660 FT	3050 mm	600 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059260	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Gareno savienotāju komplekts Magic DD	KTSMV 650 DD	6068946	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 500 FT	6051448	m	3 m
45° līkums 60 FT	RB 45 650 FT	6036140	Gabals	1 Gabals
90° līkums 60 FT	RB 90 650 FT	6036600	Gabals	1 Gabals
Līkums, regulējams leņķis 60 FT	RB W 650 FT	6037130	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FT	RAA 650 FT	6042221	Gabals	1 Gabals
T veida detaļa 60 FT	RT 650 FT	6038140	Gabals	1 Gabals
Krustojums 60 FT	RK 650 FT	7027419	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 500 DD	6052718	m	3 m
Starpsiena 60 DD	TSG 60 DD	6062327	m	3 m
90° līkums Magic 60 FT	RBM 90 650 FT	6041160	Gabals	1 Gabals
