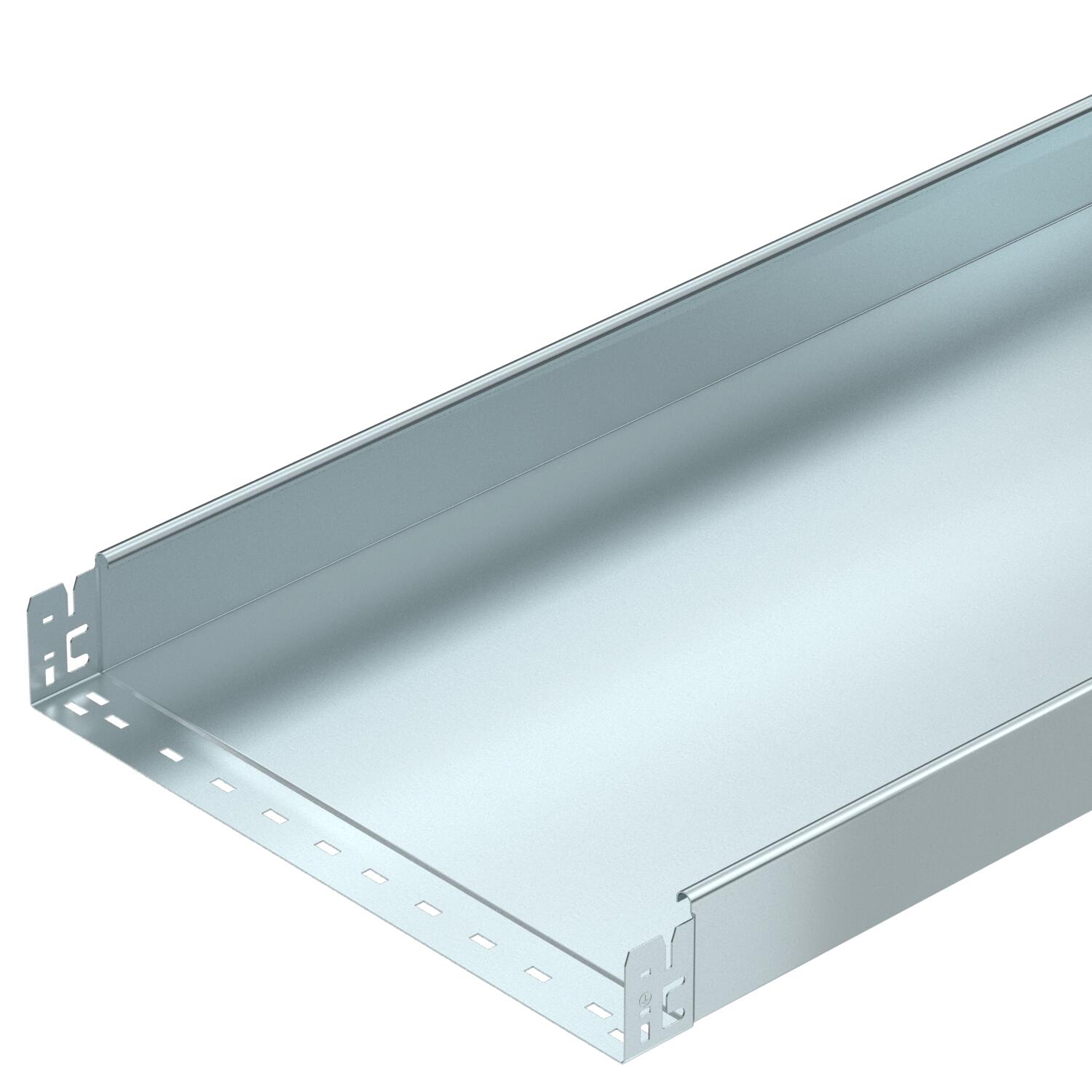

Kabeļu rene MKS-Magic® 85 bez caurumiem FS

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	85 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Ar augšējo daļu	nē
Derīgais šķērsgriezums	423 cm²
Derīgais šķērsgriezums	42300 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmērs	85x500x3050
Izstrādājuma sērija	MKSM sērija
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks

Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
ROHS atbilstība	jā
Sānu caurumi	nē
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	cinkots

Augstums	85 mm
Garums	3050 mm

Izmērs B	500 mm
Platums	500 mm

Balstu atstatums 1,5 m	1,75 kN/m
Balstu atstatums 1,75 m	1,4 kN/m

Balstu atstatums 2,0 m	1,1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	13,5441 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	13,5441 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSMU 810 FS	3050 mm	100 mm	85 mm	1 mm	nē	cinks	Tērauds	cinkots	6059308	m	3 m
MKSMU 820 FS	3050 mm	200 mm	85 mm	1 mm	nē	cinks	Tērauds	cinkots	6059312	m	3 m
MKSMU 830 FS	3050 mm	300 mm	85 mm	1 mm	nē	cinks	Tērauds	cinkots	6059314	m	3 m
MKSMU 840 FS	3050 mm	400 mm	85 mm	1 mm	nē	cinks	Tērauds	cinkots	6059316	m	3 m
MKSMU 850 FS	3050 mm	500 mm	85 mm	1 mm	nē	cinks	Tērauds	cinkots	6059318	m	3 m
MKSMU 860 FS	3050 mm	600 mm	85 mm	1 mm	nē	cinks	Tērauds	cinkots	6059320	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
90° līkums 85 FS	RB 90 850 FS	6036709	Gabals	1 Gabals
Līkums, regulējams leņķis 85 FS	RB W 850 FS	6037208	Gabals	1 Gabals
Montāžas atzarojuma detaļa 85 FS	RAA 850 FS	6042141	Gabals	1 Gabals
T veida detaļa 85 FS	RT 850 FS	6038218	Gabals	1 Gabals
X-elements 85 FS	RK 850 FS	7027339	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 500 FS	6052509	m	3 m
Starpsiena 85 FS	TSG 85 FS	6062114	m	3 m

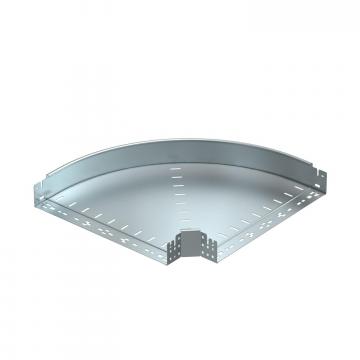

90° līkums Magic 85 FS	RBM 90 850 FS	6041498	Gabals	1 Gabals
