Kabeļu rene MKS-Magic® 85 FT 3050 | 500 | 85 | 1 | nē | cinks | Tērauds | karsti cinkots

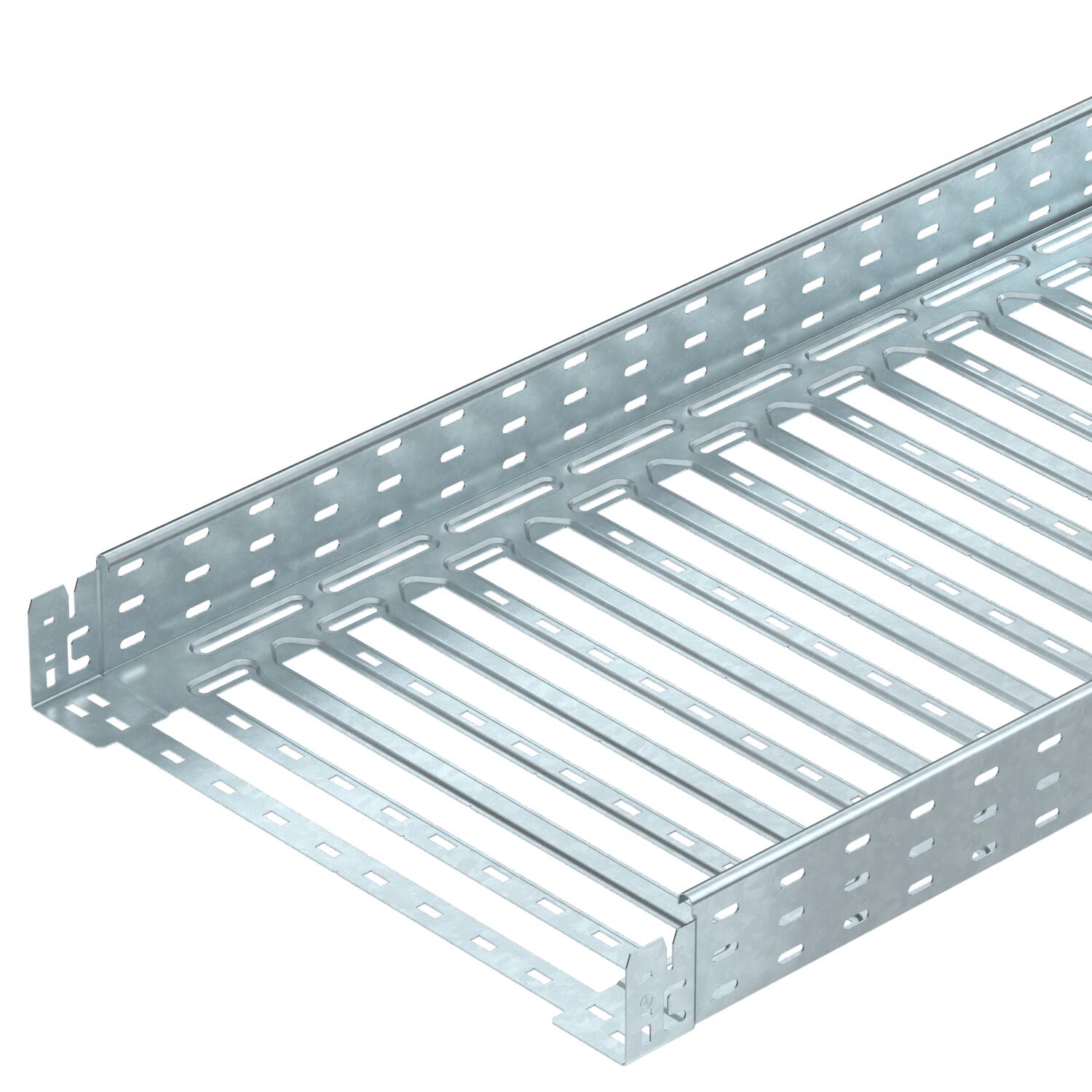

Kabeļu rene MKS-Magic® 85 FT

Preces Nr. 6059107 | EAN 4012195830467

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	85 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	85 mm
Balstu atstatums 1,5 m	1,4 kN/m
Balstu atstatums 2,0 m	1,1 kN/m
Balstu atstatums 2,5 m	0,85 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	12,0942 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	42300 mm²
Derīgais šķērsgriezums	423 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	85x500x3050
Izmērs B	500 mm
Izmērs L	380 mm
Izmērs x	396 mm

Izmērs y	462 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	500 mm
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Sprinkleru sistēmas ieliktnis	jā
Virsma	karsti cinkots

Tehniskie dati

Slodzes diagramma, kabeļu rene, tips MKSM 85

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059097	m	3 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059101	m	3 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059103	m	3 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059105	m	3 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059107	m	3 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6059109	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 500 FT	6051448	m	3 m

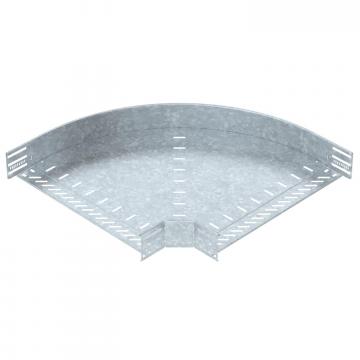

90° līkums 85 FT	RB 90 850 FT	6036720	Gabals	1 Gabals

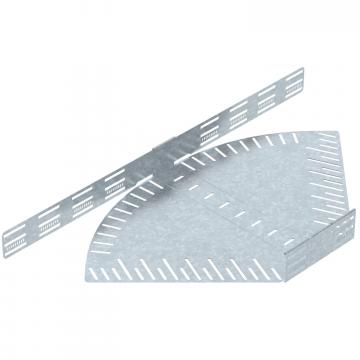

Līkums, regulējams leņķis 85 FT	RB W 850 FT	6037228	Gabals	1 Gabals

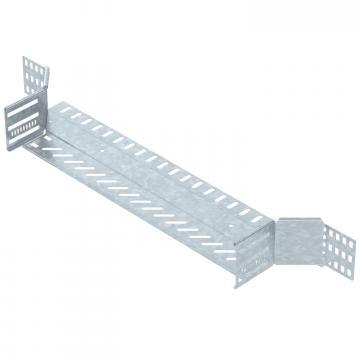

Montāžas atzarojuma detaļa 85 FT	RAA 850 FT	6042241	Gabals	1 Gabals

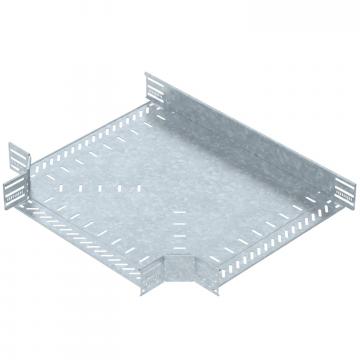

T veida detaļa 85 FT	RT 850 FT	6038238	Gabals	1 Gabals

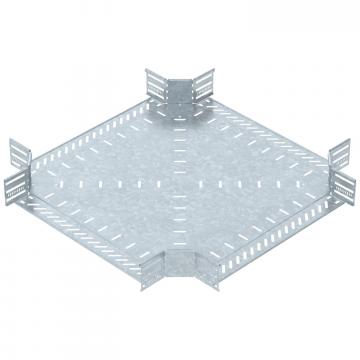

X-elements 85 FT	RK 850 FT	7027439	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 500 DD	6052718	m	3 m
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m

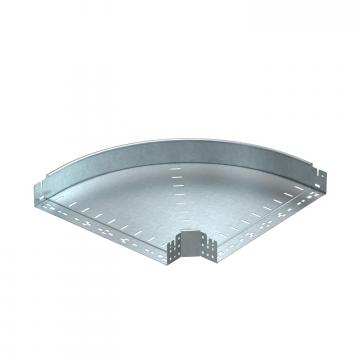

90° līkums Magic 85 FT	RBM 90 850 FT	6041518	Gabals	1 Gabals
