Piezīme: Šī prece vairs netiek ražota.

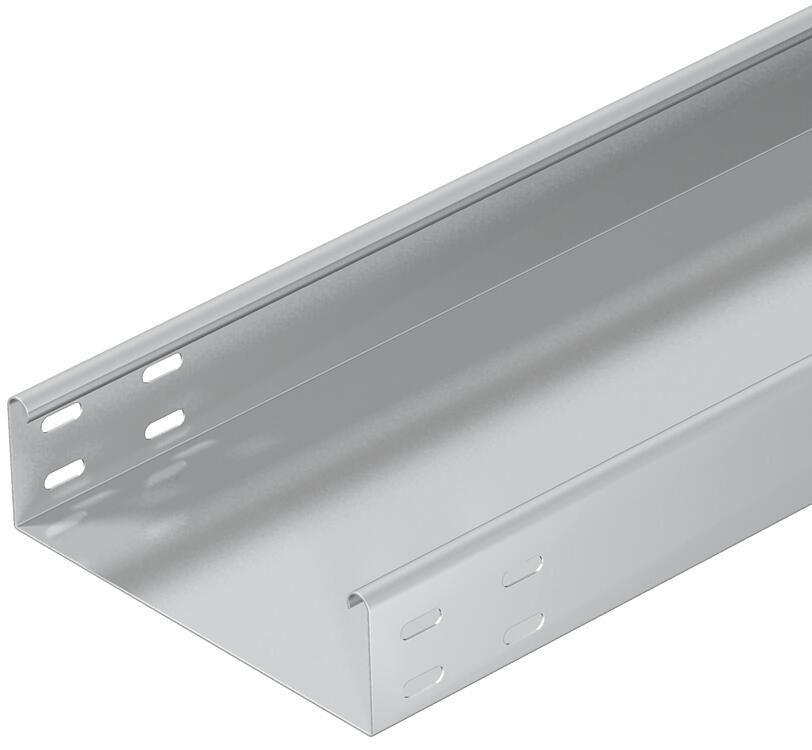

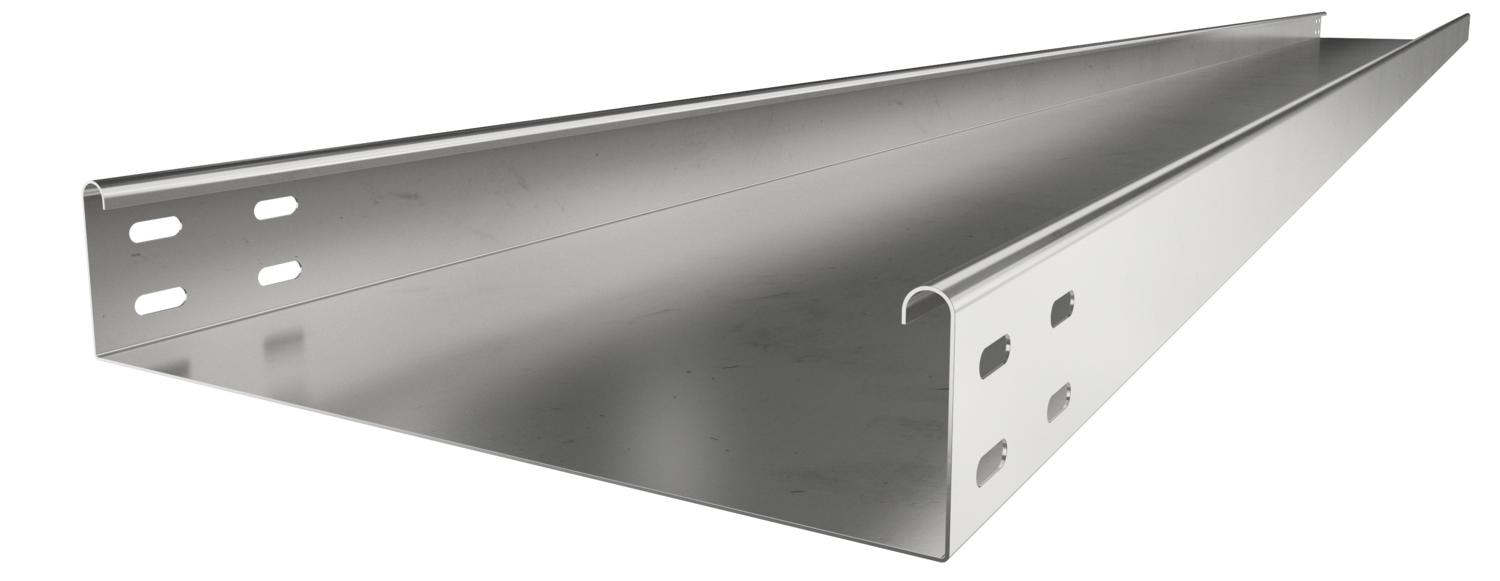

Kabeļu rene MKSU 60 A2
Preces Nr. 6063861 | EAN 4012196064212
- Produkta apraksts
-
Produkta aprakstsMKSU 60 = neperforēta vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu rene abās pusēs ir aprīkota ar savienotājiem paredzētiem caurumiem.
Savienojošās detaļas ir pasūtāmas atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Derīgais šķērsgriezums 29800 mm² Derīgais šķērsgriezums 298 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām nē Izmēri 60 x 500 Izmērs 60x500x3000 Izstrādājuma sērija MKS sērija Kabeļu nesošās sistēmas savienotāju veids skrūvēts Loksnes biezums 0,04 in Loksnes biezums 1 mm Materiāls Nerūsējošais tērauds 1.4301 NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips ROHS atbilstība jā Sānu caurumi nē Savienotāja izpildījums bez savienotāja Virsma neizolēts, apstrādāts Izmēri
Augstums 2 in Augstums 60 mm Garums 10 ft Garums 3000 mm Izmērs B 500 mm Platums 500 mm Platums 20 in Noslodze
Balstu atstatums 1,5 m 1,5 kN/m Balstu atstatums 1,75 m 1,25 kN/m Balstu atstatums 2,0 m 1 kN/m Balstu atstatums 2,5 m 0,5 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 25,0267 kg CO₂e / 1 Metrs CO2 vērtības noteikšanas datums 2025-04-02T00:00:00.000+0200 CO₂ Footprint (GWP) 25,0267 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
Slodzes diagramma, kabeļu rene, tips MKSU 60 VA
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs A2
RLVK 60 A2 6067654 10 Gabals
Vāks ar grozāmu aizbīdni A2
DRL 500 A2 6052959 3 m - Lejupielādes
-
