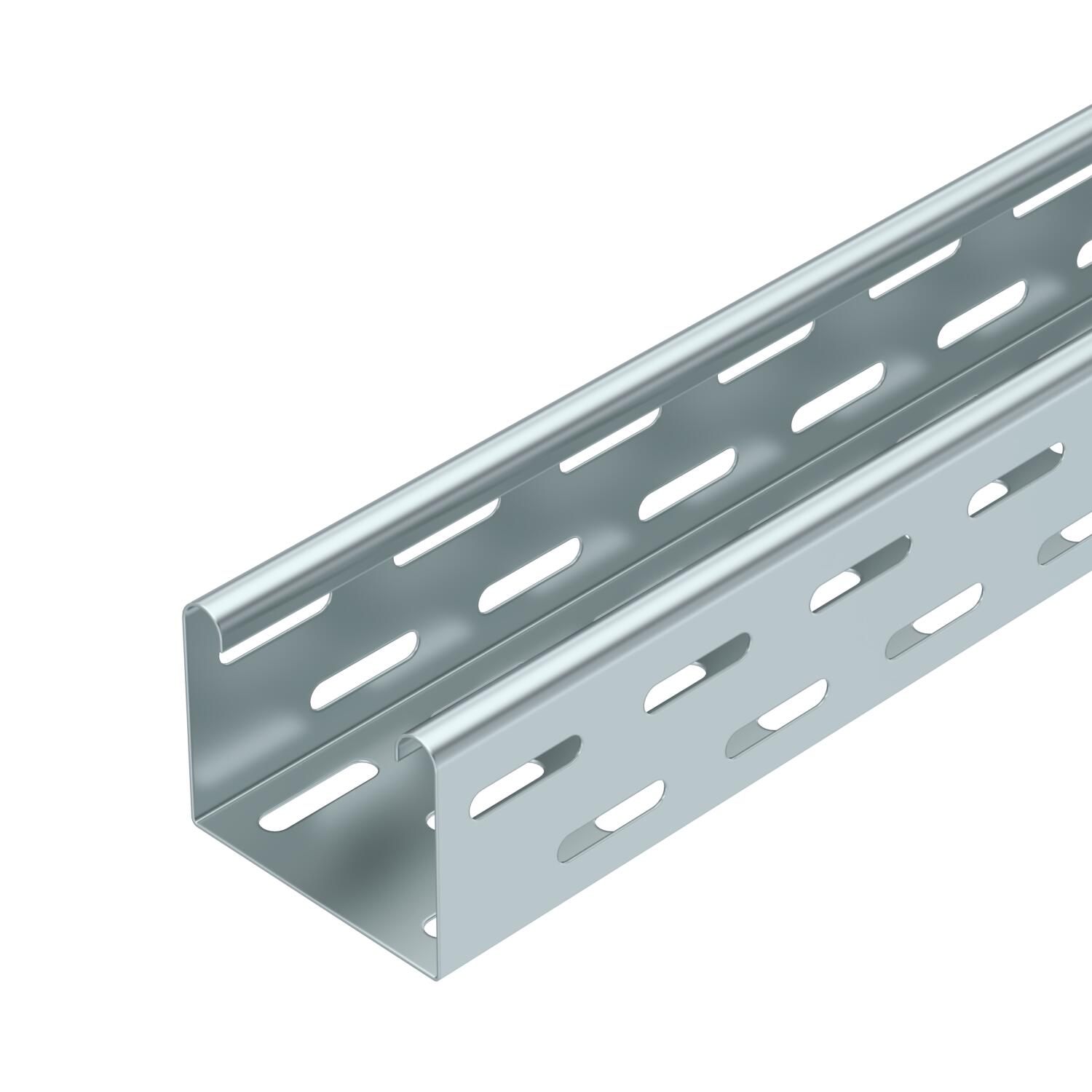

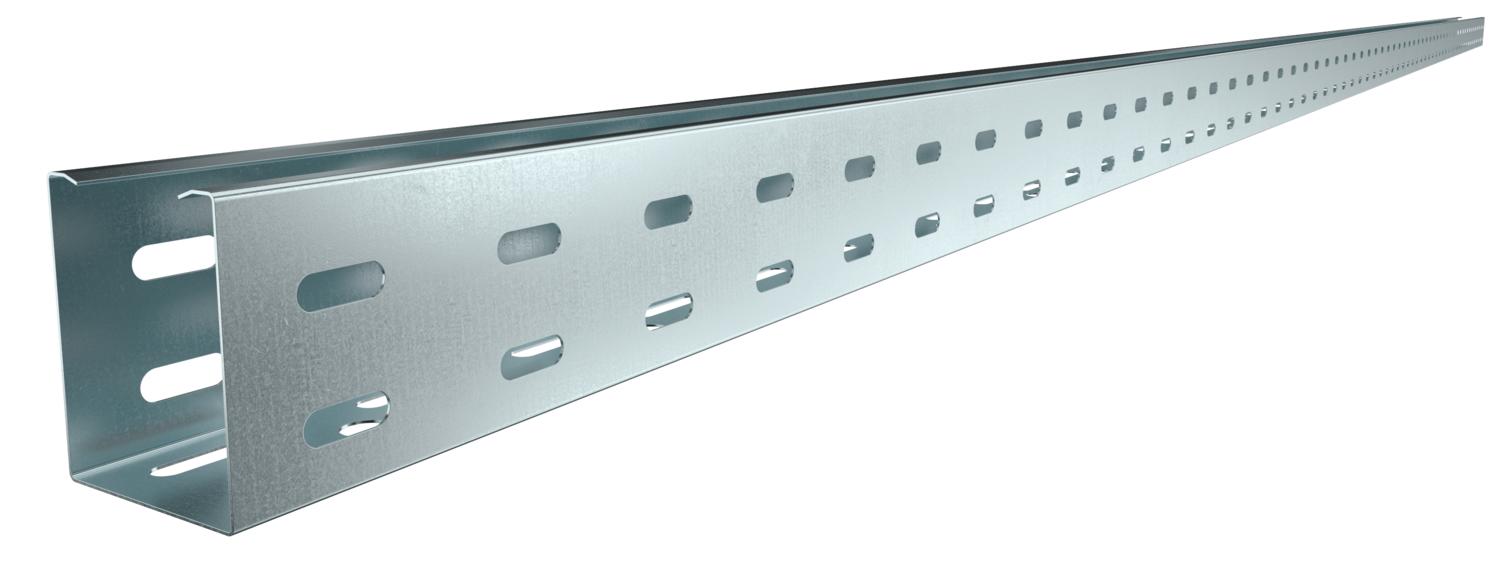

Kabeļu rene RKS 60 FS caurumota, bez pamatnes rievas
Preces Nr. 6055893 | EAN 4012196388691
- Produkta apraksts
-
Produkta aprakstsRKS 60 = racionāla kabeļu reņu sistēma ar malu augstumu 60 mm (pamatne nav rievota).
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu reni uz balsteņa nostiprina ar FRS B M6x12 tipa skrūvēm.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Derīgais šķērsgriezums 4200 mm² Derīgais šķērsgriezums 42 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Izmēri 60 x 75 Izmērs 60x75x3000 Izstrādājuma sērija RKS sērija Kabeļu nesošās sistēmas savienotāju veids skrūvēts Krāsa cinks Loksnes biezums 0,03 in Loksnes biezums 0,75 mm Materiāls Tērauds NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Perforēta pamatne 1 ROHS atbilstība jā Sānu caurumi jā Savienotāja izpildījums bez savienotāja Virsma cinkots Izmēri

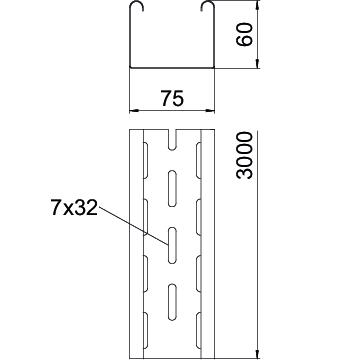

Augstums 60 mm Augstums 2 in Garums 3000 mm Garums 10 ft Izmērs B 75 mm Izmērs L 3000 mm Platums 3 in Platums 75 mm Noslodze
Balstu atstatums 1,0 m 1,3 kN/m Balstu atstatums 1,5 m 0,65 kN/m Balstu atstatums 2,0 m 0,4 kN/m Balstu atstatums 2,5 m 0,25 kN/m Balstu atstatums 3,0 m 0,15 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,8222 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-21T00:00:00.000+0200 CO₂ Footprint (GWP) 2,8222 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati

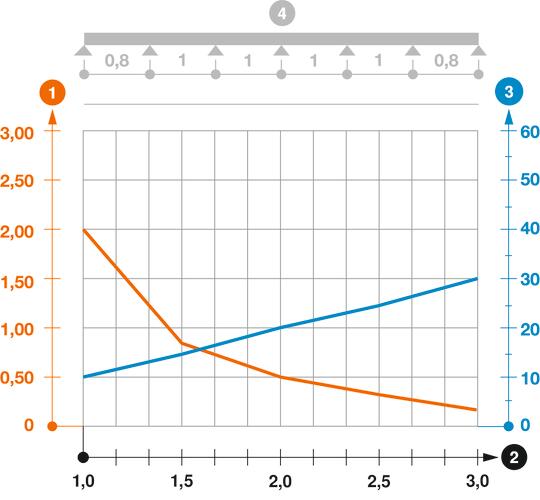

Slodzes diagramma, kabeļu rene, tips RKS 60
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FS
RLVK 60 FS 6067093 10 Gabals
Vāks ar grozāmu aizbīdni FS
DRL 075 FS 6052029 3 m
Starpsiena 60 FS
TSG 60 FS 6062068 3 m - Lejupielādes
-
